1/5Роликова защіпка врізна вузькопрофільна KALE 155B 110/35 mm нікель
Чому обирають цю модель

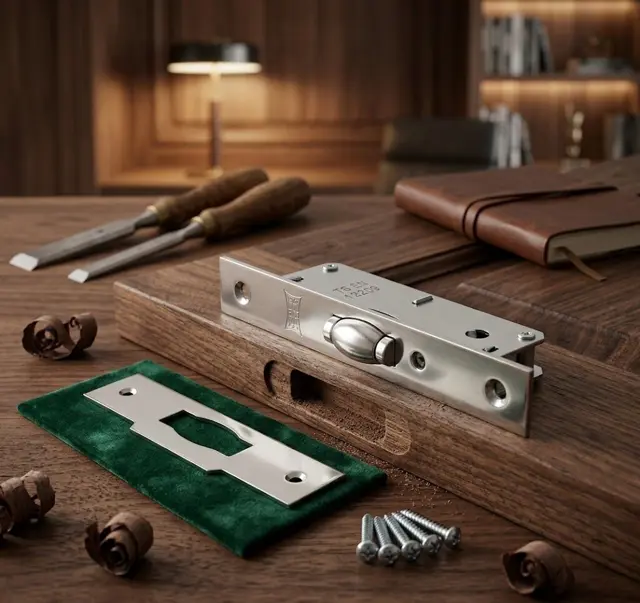

Ролик прокочується по кромці запірної планки, а не зісковзує з неї з тертям. Через це двері зачиняються без клацання і без удару, а планка не розбивається навіть при сотнях відкривань за день. Для торгового залу чи коридору офісу це головна причина ставити саме защіпку такого типу.

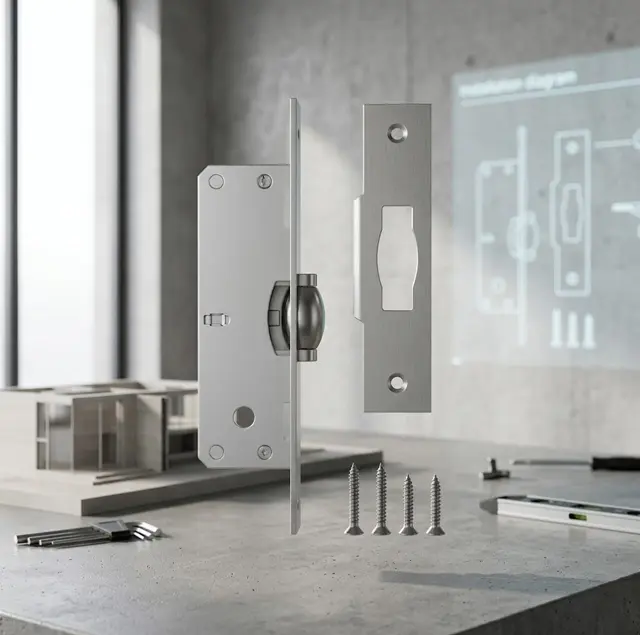

Наскільки глибоко ролик заходить у запірну планку, налаштовують просто на встановлених дверях. Більший виліт — стулка притискається щільніше і не гуляє від протягу; менший — двері відчиняються легшим рухом. Це рятує, коли ущільнювач за сезон сів і між стулкою та коробкою з'явився люфт.
Висота корпусу 110 мм і глибина 35 мм дозволяють врізати защіпку у вузький профіль, де для повноцінного замка місця немає. Той самий габарит підходить і для дерев'яної стулки — гніздо виходить невеликим, полотно майже не послаблюється.

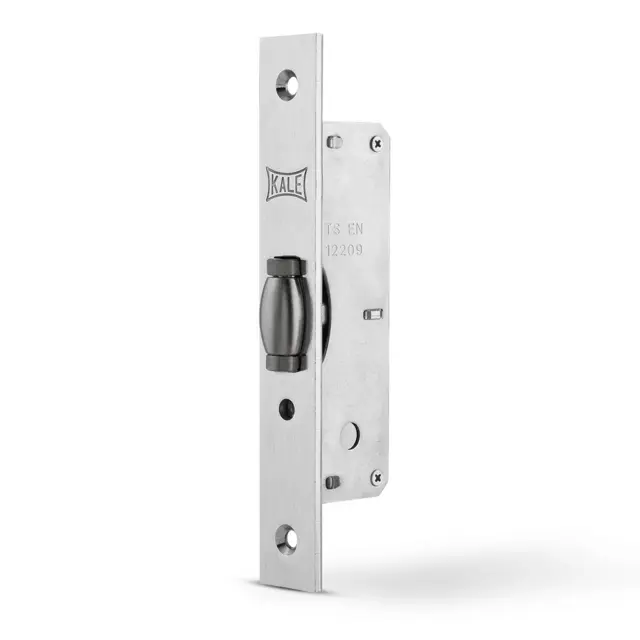

Планка заввишки 158 мм і завширшки 23 мм при товщині 3 мм закриває гніздо повністю, а три міліметри товщини тримають форму і не прогинаються при затягуванні кріплення. Отвори під саморізи рознесені на 130 мм — цю відстань звіряють зі старою планкою перед заміною.
Запірна планка під цей механізм має розмір 113 × 25 мм і ставиться на коробку навпроти ролика. Розміри пари узгоджені заводом, тому глибина заходу ролика й кут кромки збігаються — двері не треба «доводити» плечем.
Опис і характеристики
Роликова защіпка врізна вузькопрофільна KALE 155B 110/35 мм — механізм для металопластикових, алюмінієвих і дерев'яних дверей, які треба тримати зачиненими, але не замикати на ключ. Замість секрету і ригеля тут лише ролик: він утоплюється при закриванні, сам виходить у запірну планку і фіксує стулку.
Корпус заввишки 110 мм і завглибшки 35 мм — компактний вузол, який стає у вузький профіль стулки. Фронтальна планка 158 × 23 мм при товщині 3 мм, отвори кріплення рознесені на 130 мм. Відповідна запірна планка під цей механізм — розміром 113 × 25 мм. Виліт ролика регулюється до 12 мм, тому притиск дверей підганяють точно під ущільнювач.
Це рішення для приміщень із високою прохідністю — торгових залів, офісів, коридорів, службових входів, — де двері мають просто триматися зачиненими і зачинятися тихо. Ролик обертається, а не треться, тому фіксація виходить плавною і безшумною, а запірна планка не розбивається за сезон, як це буває з пружинним язичком. Якщо приміщення треба ще й замикати, у ці самі двері ставлять замок із ригелем, а защіпку — на другу стулку або на внутрішні двері.
Технічні характеристики
| Виробник | KALE KILIT (Туреччина) |
| Модель | 155B |
| Тип механізму | Защіпка роликова |
| Тип монтажу | Врізний, вузькопрофільний |
| Призначення | Металопластикові, алюмінієві, дерев'яні двері |
| Висота корпусу | 110 мм |
| Глибина корпусу | 35 мм |
| Виліт ролика | До 12 мм |
| Фронтальна планка | 158 × 23 мм, товщина 3 мм |
| Відстань між кріпленнями планки | 130 мм |
| Запірна планка | 113 × 25 мм |
| Колір / покриття | Нікель |
Кому підійде і як обрати
- Для дверей у торговий зал, коридор, приймальню чи службове приміщення, які мають бути зачиненими, але не замкненими.
- Для металопластикових і алюмінієвих стулок із вузьким профілем, де повноцінний замок не поміщається.
- Для дерев'яних дверей — коли потрібна тиха фіксація без ручки з механізмом і без ключа.
- На заміну розбитій защіпці: ролик перестав тримати, стулка відходить сама, планка на коробці розбита.
- Не підійде, якщо приміщення треба замикати: у цьому механізмі немає ні ригеля, ні місця під секрет.
Сумісність і монтаж
- Навпроти ролика на коробці має стояти запірна планка розміром 113 × 25 мм. Якщо стара планка ціла і збігається за розміром, її лишають, але глибину заходу ролика тоді перевіряють окремо.
- Перед покупкою зніміть три розміри: висоту фронтальної планки 158 мм, її ширину 23 мм і відстань між отворами кріплення 130 мм. Окремо — глибину гнізда під корпус 35 мм і його висоту 110 мм.
- Установлення в готове гніздо — приблизно півгодини: викрутити саморізи планки, вийняти старий вузол, вставити новий, притягнути планку і виставити виліт ролика. Потрібна хрестова викрутка.
- Не впевнені, що защіпка стане, — надішліть фото торця стулки з прикладеною лінійкою і фото планки на коробці: скажемо, чи збігаються розміри.
Роликова защіпка чи замок: коли не потрібно замикати на ключ
Защіпка тримає двері зачиненими, замок — замикає. Це різні задачі, і плутанина між ними коштує грошей. У торговому залі, коридорі, приймальні чи в дверях між офісними зонами замикати нічого не треба: двері мають просто не відчинятися самі й не грюкати. Там ставлять защіпку — простіший вузол, який нема чому ламатися, бо в ньому немає ні секрету, ні ригеля.
Замок потрібен там, де приміщення закривають: склад, кабінет із документами, вхід з вулиці після робочого дня. Часто на одні двері ставлять і те, і те: защіпку для щоденної роботи, замок — на ніч. У вузькопрофільних дверях це особливо доречно, бо ролик там бере на себе весь денний ресурс і береже механізм замка від зайвих сотень циклів.
Як встановити врізну роликову защіпку у вузький профіль
Гніздо під корпус робиться в порожнині стулки: потрібна висота 110 мм і глибина 35 мм. У торці фрезерують неглибоку вибірку під фронтальну планку 158 × 23 мм, щоб вона лягла врівень — планка завтовшки 3 мм, і якщо вона виступить над торцем, двері не зачиняться щільно, а ролик почне працювати кутом.
Отвори кріплення свердлять по самій планці, використовуючи її як шаблон: міжцентрова відстань 130 мм, стінка профілю тонка, тому зміщений отвір одразу зриває різьбу. Далі на коробку ставлять запірну планку 113 × 25 мм — навпроти ролика, з тим самим відступом від краю, що й корпус. Останній крок завжди один: закрити двері й виставити виліт ролика.
Двері відходять самі або грюкають: як це лікує ролик
Двері, які самі прочиняються, майже завжди мають одну з двох причин: замалий виліт ролика або зміщена запірна планка. Спершу перевірте виліт — тут він регулюється до 12 мм. Збільшуйте потроху і щоразу пробуйте зачинити двері: ролик має входити в планку з відчутним, але легким клацанням, а стулка — не рухатися, якщо її штовхнути пальцем.
Якщо виліт уже на максимумі, а стулка гуляє, дивіться планку на коробці. Вона могла зміститися разом із просілою стулкою або розбитися по кромці — ролик тоді провалюється і вискакує від найменшого поштовху. Планку переставляють на кілька міліметрів або міняють на нову з пари. І тільки після цього має сенс лізти до петель: перекіс стулки видно по нерівному зазору знизу і згори.
Відгуки покупців
Ваш відгук
Дивіться також · KALE
Питання перед покупкою
Чим роликова защіпка відрізняється від замка?
Защіпка тільки тримає двері зачиненими — у ній немає ні ригеля, ні місця під секрет. Замок замикає приміщення. Для торгового залу чи коридору, де замикати нічого не треба, защіпки достатньо.
Як відрегулювати роликову защіпку, якщо двері відходять самі?
Збільшіть виліт ролика: у цій моделі він регулюється до 12 мм. Крутіть потроху і після кожного разу пробуйте зачинити двері — стулка не повинна рухатися від легкого поштовху. Якщо не допомогло, перевірте запірну планку на коробці.
Які розміри звірити перед заміною защіпки?
Висота фронтальної планки 158 мм, ширина 23 мм, відстань між отворами кріплення 130 мм, глибина гнізда 35 мм і висота корпусу 110 мм. Окремо — запірна планка на коробці, під цей механізм потрібна 113 × 25 мм.
Чи можна поставити таку защіпку в дерев'яні двері?
Так, виробник називає металопластикові, алюмінієві та дерев'яні двері. Гніздо виходить невеликим — 110 мм заввишки при глибині 35 мм, тож полотно майже не послаблюється.
Чи потрібна до защіпки дверна ручка?
Механічного зв'язку з ручкою немає: ролик утоплюється сам, коли двері притискають. Тому в парі з ним ставлять стаціонарну ручку-скобу або звичайну нерухому ручку — натискна не потрібна.
Чому ролик тихіший за звичайний язичок?
Ролик обертається і прокочується по кромці запірної планки, а язичок зісковзує з тертям і клацає, коли вискакує в отвір. Через це немає характерного удару, а планка не розбивається навіть при великому потоці людей.
