1/5Корпус замка для китайських комплектів Hi-LUKE Hi-LUKE ML 58/40 mm хром
Чому обирають цю модель

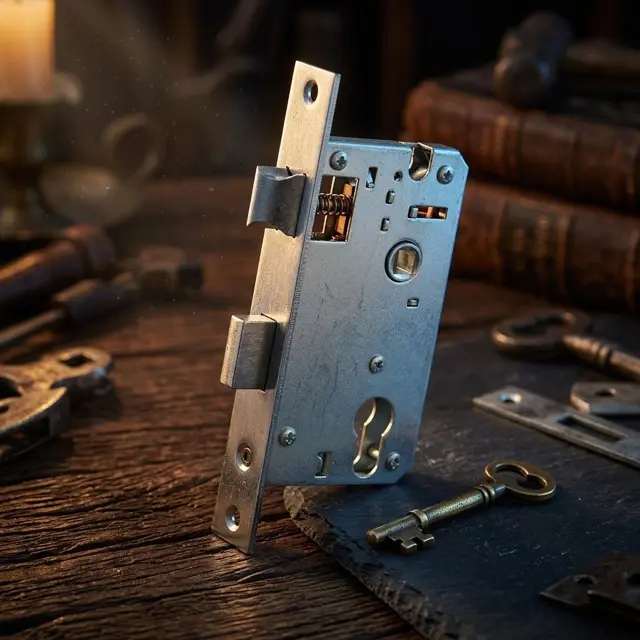

Відстань між центром квадрата ручки і центром циліндра — 58 мм. Це посадка, під яку зроблена більшість комплектів китайського типу з ручками на планці, тож новий корпус лягає в старі отвори, а ручку й накладку не доводиться зсувати чи розсвердлювати полотно.

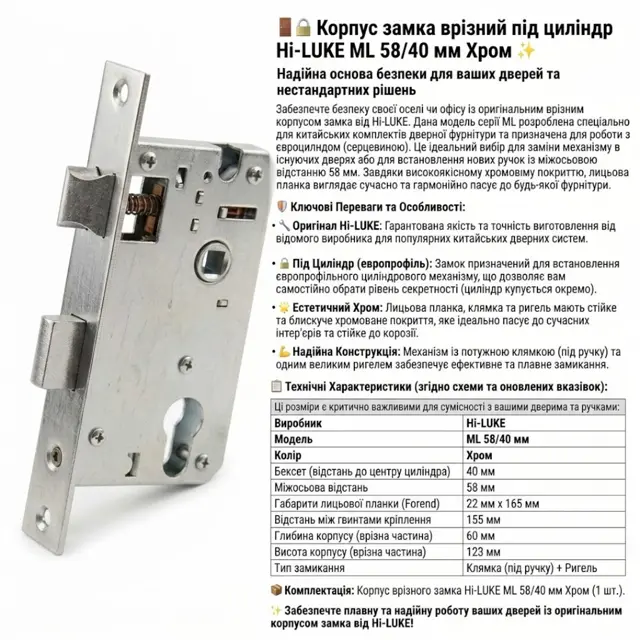

У корпусі два робочі елементи: підпружинена клямка, що ходить від натискання ручки, і ригель, який висувається поворотом ключа. Двері тримаються зачиненими у щоденному режимі й замикаються, коли це потрібно, — одним механізмом, без окремої защіпки.
Отвір під циліндр стандартного європрофілю: у нього стає і простий циліндр з англійським ключем, і серцевина підвищеної секретності. Загубили ключі — міняєте лише циліндр, викрутивши гвинт через торець, а корпус залишається в дверях.

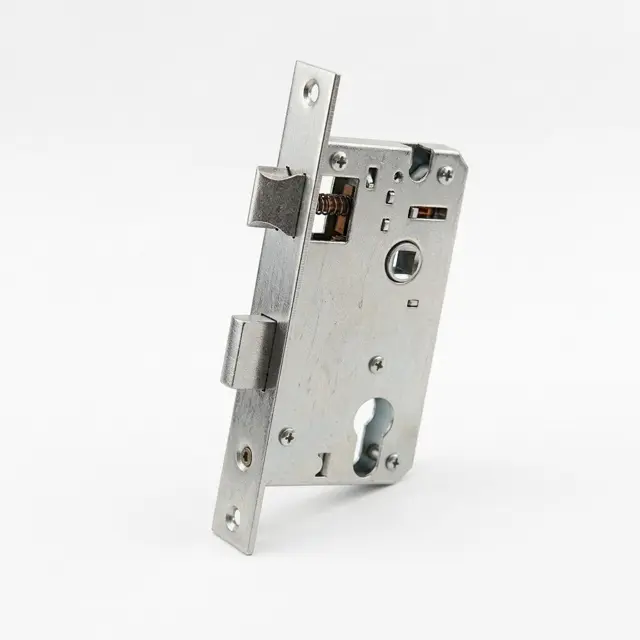

Висота 123 мм і глибина 60 мм — корпус заходить у полотно міжкімнатних і легких вхідних дверей, де масивний замок ставити нікуди. Планка 165 × 22 мм із гвинтами через 155 мм закриває проріз і тримає механізм у торці.
Планка, клямка й ригель мають хромоване покриття: воно не темніє від вологи й не стирається від щоденного тертя об відповідну планку. Візуально механізм поєднується з ручками в хромі, нікелі та сатині, а на торці його майже не видно.
Опис і характеристики
Корпус врізного замка Hi-LUKE ML 58/40 — механізм під циліндр для китайських комплектів дверної фурнітури з міжосьовою відстанню 58 мм. Це саме та коробка, що врізається в торець полотна: усередині клямка, яка ходить від ручки, і ригель, який висувається ключем. Секрет — євроциліндр — у корпус не входить і підбирається окремо.

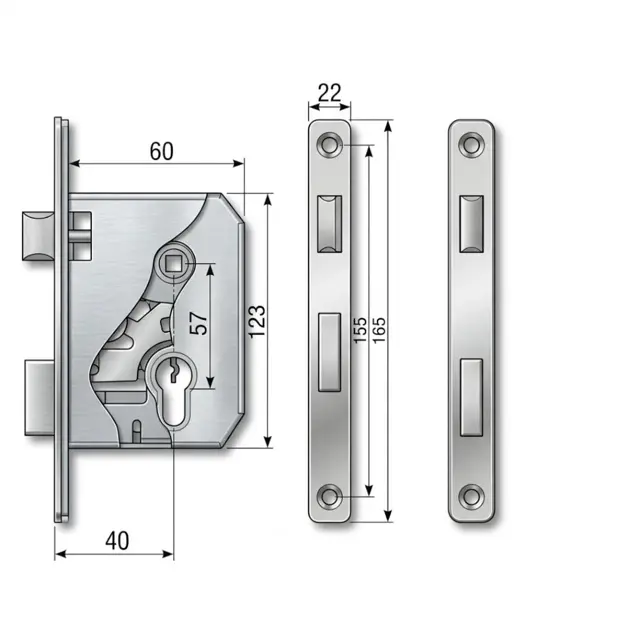

Бексет, тобто відстань від краю планки до центру циліндра, — 40 мм. Врізна частина має висоту 123 мм і глибину 60 мм, лицьова планка — 165 × 22 мм, гвинти кріплення розведені на 155 мм. Планка, клямка й ригель хромовані, тож механізм не виглядає чужим поруч із хромованими або нікельованими ручками на планці.
Беруть цей корпус здебільшого на заміну: у комплектах китайського типу першим здається саме замок, а ручки лишаються цілими. Розміри 58 і 40 мм повторюють ходову посадку таких наборів, тому механізм стає у вже готові отвори полотна, без нових пропилів і зсуву ручки.
Технічні характеристики
| Виробник | Hi-LUKE |
| Модель | ML 58/40 мм |
| Тип установки | Врізний |
| Тип замикання | Клямка (під ручку) + ригель |
| Міжосьова відстань | 58 мм |
| Бексет (до центру циліндра) | 40 мм |
| Висота корпусу (врізна частина) | 123 мм |
| Глибина корпусу (врізна частина) | 60 мм |
| Лицьова планка | 165 × 22 мм |
| Відстань між гвинтами кріплення | 155 мм |
| Секрет | Євроциліндр, докуповується окремо |
| Колір | Хром |
Кому підійде і як обрати
- Заміна зношеного механізму в комплекті китайського типу, де ручки на планці з міжосьовою 58 мм ще в порядку, а замок почав заїдати або перестав ловити ригель.
- Міжкімнатні та дерев'яні двері, які треба замикати на ключ: кабінет, комора, кімната в гуртожитку, підсобка в офісі.
- Легкі вхідні двері квартири або двері тамбура, де основне навантаження несе інший замок, а цей працює як щоденний.
- Складання дверей з нуля під фурнітуру з посадкою 58/40, коли рівень секретності хочеться обрати самому й міняти циліндр без демонтажу корпусу.
- Не варто ставити на важкі вуличні двері як єдиний замок: тут один ригель і компактний корпус, для входу з вулиці потрібен другий рубіж.
Сумісність і монтаж
- Циліндр докуповується: профіль євро, довжину беруть за товщиною полотна разом із накладками, щоб торець не виступав більше ніж на кілька міліметрів.
- Звірте перед покупкою чотири числа старого механізму: міжосьову 58 мм, бексет 40 мм, висоту планки 165 мм і відстань між гвинтами 155 мм. Ще перевірте квадрат штока своєї ручки — він має заходити в клямку без люфту.
- Заміна на такий самий корпус — робота на пів години: зняти ручки, викрутити гвинти планки, витягнути старий механізм, вставити новий, підрівняти паз стамескою, якщо планка не сідає врівень, і зібрати все назад.
- Не впевнені, чи це ваш розмір, — надішліть фото знятого замка й торця дверей із прикладеною лінійкою, підкажемо за міжосьовою і бексетом.
PZ, WC, BB — що означають ці позначки на замках
Три літерні позначки описують, чим саме замикається механізм. PZ — під профільний циліндр, тобто євроциліндр: у планці видно фігурний отвір у формі груші, і саме такий отвір у цієї моделі. WC — під сантехнічний фіксатор: квадратний отвір під вороток, який крутять зсередини ванної. BB — під довгий сувальдний ключ, отвір у планці схожий на класичну замкову шпарину.
Для покупця це найшвидший спосіб не помилитися. Дивитеся на торець своїх дверей: груша — потрібен корпус під циліндр, як Hi-LUKE ML 58/40; квадрат — комплект для санвузла; шпарина — сувальдний. Разом із позначкою завжди перевіряють міжосьову і бексет: той самий тип замикання буває в різних посадках.
Які ручки й накладки підходять до цього замка
Механізм розрахований на ручки з міжосьовою 58 мм — ті, що йдуть у комплектах китайського типу однією планкою, де під ручкою розташований отвір під ключ. Головне — щоб на планці ручки відстань між центром квадрата і центром отвору під циліндр дорівнювала 58 мм, а квадрат штока збігався з квадратом клямки. Довжину штока беруть із запасом під товщину полотна.
Якщо ручки роздільні, на розетках, знадобиться ще накладка на циліндр: вона закриває отвір і торець серцевини. На вхідних дверях краще брати сталеву — вона не дає підхопити циліндр інструментом. Колір ручок і накладок узгоджують із хромованою планкою: хром, нікель і сатин поруч виглядають природно.
Як замінити врізний замок самому
Порядок простий. Зніміть ручки: більшість комплектів тримається на двох гвинтах, які стягують планки з обох боків. Витягніть шток. Викрутіть гвинти лицьової планки в торці й дістаньте корпус — якщо він не йде, підчепіть викруткою за планку, не перекошуючи. Витягніть циліндр, попередньо викрутивши гвинт, що тримає його через торець, і повернувши ключ на кілька градусів.
Далі приміряйте новий корпус насухо, без циліндра: планка має сісти врівень із торцем, а отвори під ключ і квадрат — збігтися з отворами в полотні. Не сідає — знімайте зайве стамескою тонкими шарами. Потім вставте циліндр, поставте шток і ручки та перевірте роботу при відчинених дверях.
Відгуки покупців
Ваш відгук
Дивіться також · HI-LUKE
Питання перед покупкою
Що означає ML 58/40 у назві замка?
ML — серія корпусу під циліндр, 58 — міжосьова відстань між центром квадрата ручки і центром циліндра, 40 — бексет, тобто відстань від краю планки до центру циліндра. Обидва числа в міліметрах.
Чи входить циліндр у комплект?
Ні, у корпусі лише механізм: клямка і ригель. Циліндр євростандарту купують окремо і підбирають за товщиною полотна з накладками. Це зручно: секрет можна замінити пізніше, не виймаючи корпус.
Які ручки підійдуть до цього корпусу?
Ручки з міжосьовою 58 мм — стандартні комплекти китайського типу на планці. Перевірте, щоб квадрат штока збігався з квадратом клямки, а довжини штока вистачало на товщину дверей.
Як виміряти міжосьову і бексет на старому замку?
Зніміть механізм і покладіть на стіл. Міжосьова — відстань між центрами отвору під квадрат і отвору під циліндр, тут 58 мм. Бексет — від краю планки до центру циліндра, 40 мм.
Чи можна ставити цей замок у вхідні двері?
На легкі вхідні або тамбурні двері — так, як щоденний механізм. Для дверей з вулиці як єдиний замок він не призначений: у корпусі один ригель, і потрібен другий рубіж.
Чи підійде корпус до дверей із товстим полотном?
Глибина врізної частини 60 мм, тож потрібен паз такої глибини. Для товстого полотна окремо перевірте довжину квадрата ручки і довжину циліндра — вони мають бути з запасом.
