1/5Корпус замка для китайських комплектів Hi-LUKE Hi-LUKE L 50 mm хром
Чому обирають цю модель

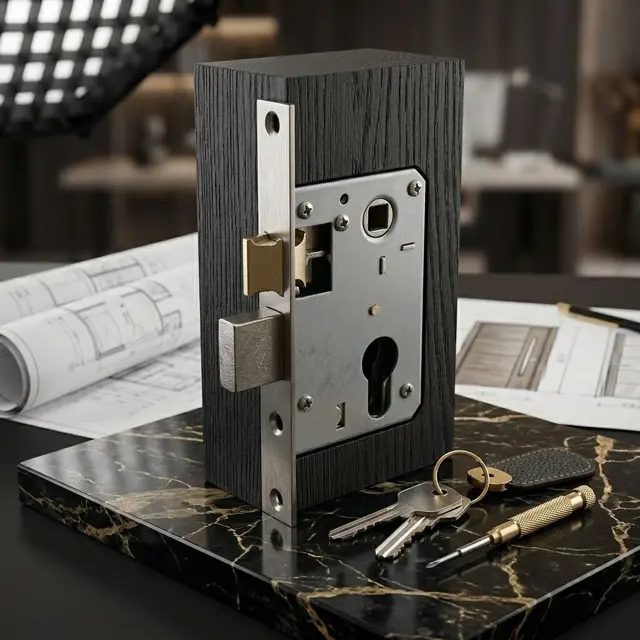

Між центром квадрата ручки і центром отвору під циліндр рівно 50 мм. Це коротша посадка, ніж у більших корпусів, і саме вона стоїть у багатьох комплектах китайського типу, де ключ розташований близько під ручкою.
Підпружинена клямка тримає двері зачиненими у щоденному режимі, ригель замикає їх ключем. Один механізм закриває обидві задачі, тому в полотні потрібен лише один паз, а не защіпка окремо і замок окремо.
Отвір під циліндр європрофілю приймає і простий механізм з англійським ключем, і серцевину вищої секретності. Загубили ключі — міняєте лише циліндр через торцевий гвинт, а корпус залишається на місці, у дверях.
Висота 92 мм і глибина 60 мм дозволяють врізати замок у тонке міжкімнатне полотно і в легкі двері, де більший корпус послабив би торець. Паз виходить невеликим, а полотно зберігає жорсткість навколо врізки.

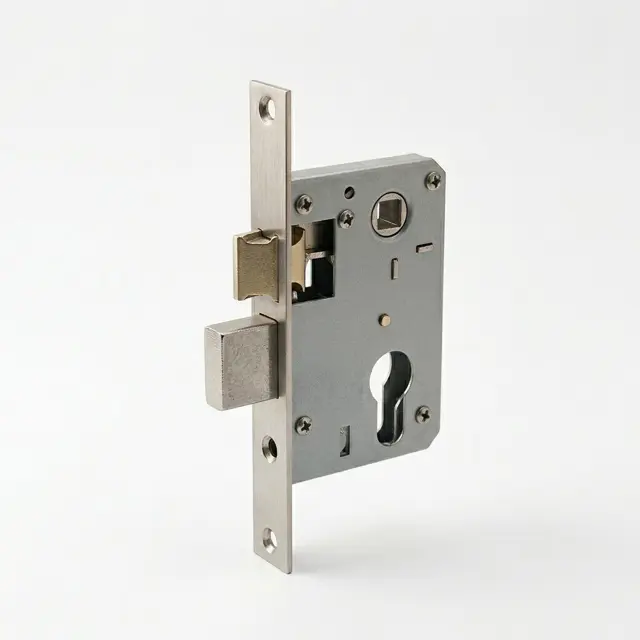

Торцева планка розміром 125 × 20 мм із гвинтами через 110 мм закриває проріз і тримає корпус у торці. Хромоване покриття стійке до тертя об відповідну планку й до вологи, тому воно не облазить у першу зиму.
Опис і характеристики

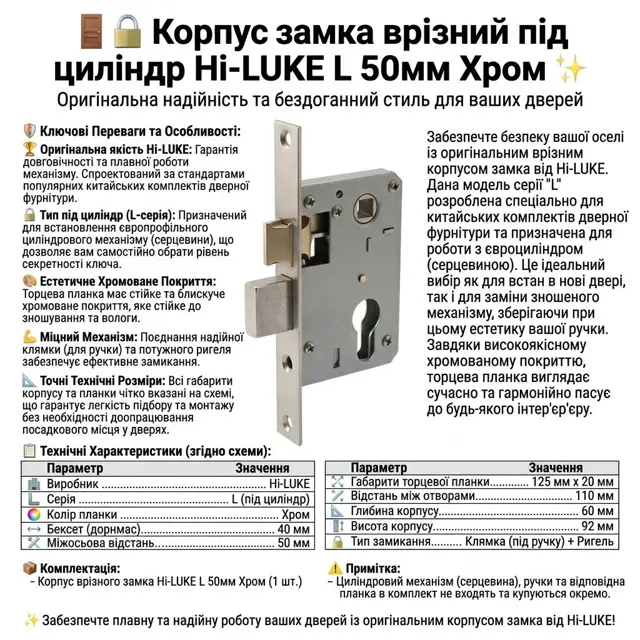

Корпус врізного замка Hi-LUKE серії L — механізм під циліндр із міжосьовою відстанню 50 мм, той самий, що стоїть у комплектах дверної фурнітури китайського типу. Усередині два робочі елементи: клямка, яка ходить від ручки, і ригель, що висувається ключем. Циліндр у корпус не входить і підбирається окремо.
Бексет — 40 мм: стільки від краю торцевої планки до центру отвору під ключ. Врізна частина невисока, 92 мм, при глибині 60 мм, торцева планка — 125 × 20 мм, гвинти кріплення розведені на 110 мм. Габарити навмисно скромні, щоб механізм заходив у тонке полотно, де глибокий і високий паз зробити просто нікуди.
Такий корпус купують здебільшого тоді, коли ручки ще живі, а замок почав клинити або перестав тримати ригель. Розміри 50 і 40 мм повторюють ходову посадку недорогих комплектів, тому механізм стає у вже готові отвори полотна. Планка хромована, тож на торці вона не сперечається ні з нікелем, ні з хромом, ні з сатином.
Технічні характеристики
| Виробник | Hi-LUKE |
| Серія | L (під циліндр) |
| Тип установки | Врізний |
| Тип замикання | Клямка (під ручку) + ригель |
| Міжосьова відстань | 50 мм |
| Бексет (до центру ключа) | 40 мм |
| Корпус (врізна частина) | Висота 92 мм, глибина 60 мм |
| Торцева планка | 125 × 20 мм |
| Відстань між отворами кріплення | 110 мм |
| Секрет | Євроциліндр, докуповується окремо |
| Колір планки | Хром |
Кому підійде і як обрати
- Заміна зношеного механізму в комплекті китайського типу з міжосьовою 50 мм, коли ручки й накладки ще в робочому стані.
- Міжкімнатні та дерев'яні двері, які треба замикати ключем: кабінет, комора, кімната в орендованому житлі, підсобка.
- Тонке полотно, де глибокий паз робити ризиковано: врізна частина заввишки 92 мм і завглибшки 60 мм забирає мінімум матеріалу.
- Двері, для яких хочеться самому обрати рівень секретності: корпус приймає будь-який циліндр європрофілю потрібної довжини.
- Не варто ставити як єдиний замок на вуличні двері: тут один ригель і компактний корпус, розрахований на внутрішні й легкі двері.
Сумісність і монтаж
- Циліндр докуповується окремо: профіль євро, довжину беруть за товщиною полотна з накладками, щоб торець серцевини не виступав більше ніж на кілька міліметрів.
- Перед покупкою звірте на старому корпусі міжосьову 50 мм, бексет 40 мм, висоту планки 125 мм і відстань між її гвинтами 110 мм. Окремо перевірте квадрат штока своєї ручки — він має входити в клямку без люфту.
- Заміна на такий самий корпус займає близько години: зняти ручки, викрутити гвинти планки, витягнути старий механізм, вставити новий, за потреби підрівняти паз стамескою і зібрати все назад.
- Не впевнені, чи це ваш розмір, — надішліть фото знятого замка й торця дверей із прикладеною лінійкою, підкажемо за міжосьовою та бексетом.

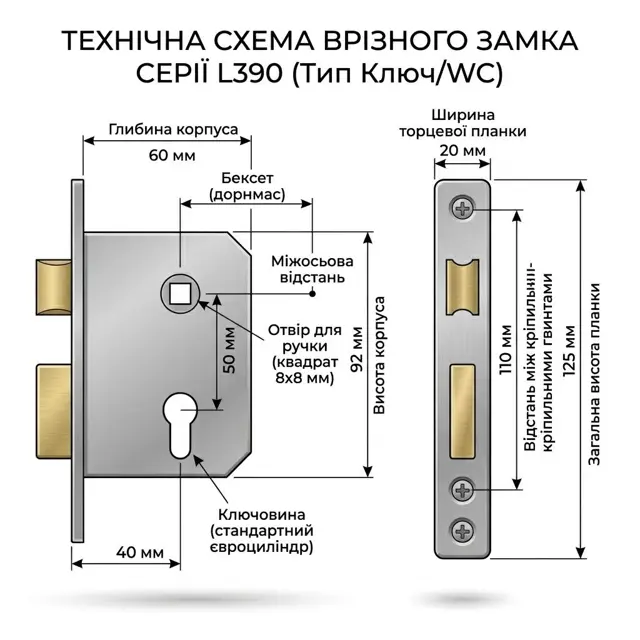

Як виміряти міжосьову відстань і бексет
Міжосьова — це відстань між центром отвору під квадрат ручки і центром отвору під циліндр. У цій серії вона дорівнює 50 мм. Бексет — відстань від зовнішнього краю торцевої планки до центру отвору під ключ, тут 40 мм. Обидва розміри знімають зі старого корпусу, покладеного на стіл: по отворах у полотні виходить неточно, бо вони завжди трохи ширші за самі вузли.
Найпоширеніша помилка — переплутати міжосьову з бексетом і купити корпус, у якого ключ стоїть глибше. Тоді отвір під циліндр у полотні не збігається, і його доводиться розсвердлювати, послаблюючи двері. Другий момент — глибина пазу: вона має бути не меншою за 60 мм, а виїмка під планку — під розмір 125 × 20 мм, щоб планка стала врівень із торцем.
Замок для міжкімнатних чи для вхідних дверей
Механізм із клямкою і одним ригелем — це внутрішній замок. Його завдання: тримати двері зачиненими щодня і замикати кімнату, коли треба. Корпус тонкий, ригель один, ключ короткий — усе розраховане на легке полотно, яке ніхто не намагається віджати монтажкою.
Вхідні двері вимагають іншого: кількох ригелів, глибокого захвату коробки, масивного корпусу й накладки, що прикриває циліндр. Тому Hi-LUKE серії L логічно ставити в міжкімнатні, дерев'яні або легкі двері, а на вході залишити повноцінний замок із ригелями. Виняток — тамбурні двері у під'їзді, де замок працює як побутовий, а не як захист.
Скільки ригелів потрібно для вхідних дверей
Один ригель тримає стулку в одній точці. Для кімнати, комори чи кабінету цього достатньо: там завдання — обмежити доступ, а не витримати злам. Саме тому в компактних корпусах на кшталт цього ставлять один ригель і додають клямку, яка робить основну щоденну роботу.
На вхідних дверях рахунок інший. Там беруть механізми з кількома ригелями по висоті полотна, часто ще й додатковий замок з іншим типом ключа. Ригелі мають заходити в сталеву відповідну планку, прикручену довгими гвинтами до тіла коробки, інакше кількість точок значення не має. Якщо у вас саме такі двері — цей корпус може бути другим, побутовим замком, але не єдиним.
Відгуки покупців
Ваш відгук
Дивіться також · HI-LUKE
Питання перед покупкою
Що означає міжосьова 50 мм у цьому замку?
Це відстань між центром отвору під квадрат ручки і центром отвору під циліндр. За нею підбирають ручку на планці: у комплекту має бути та сама міжосьова, інакше отвори не збіжаться.
Чи входить циліндр у комплект?
Ні, купується окремо. Підходить будь-який циліндр європрофілю, довжину підбирають за товщиною полотна разом із накладками. Заміна циліндра потім робиться одним гвинтом через торець.
Чим бексет відрізняється від міжосьової?
Бексет — відстань від краю планки вглиб полотна до центру отвору під ключ, тут 40 мм. Міжосьова міряється вздовж планки, між центрами ручки і ключа, тут 50 мм. Потрібно збігтися обома числами.
Чи підійде корпус для вхідних дверей?
Як єдиний замок — ні: у ньому один ригель і компактний корпус. Для вхідних дверей потрібен механізм із кількома ригелями, а цей може працювати другим, побутовим замком.
Яка глибина пазу потрібна в полотні?
Не менша за глибину врізної частини — 60 мм, при висоті корпусу 92 мм. Виїмку під планку роблять під 125 × 20 мм, щоб вона стала врівень із торцем дверей.
Чи стане цей корпус замість старого замка з комплекту?
Стане, якщо в старого міжосьова 50 мм і бексет 40 мм. Ще звірте відстань між гвинтами планки — 110 мм — і квадрат штока ручки, який має входити в клямку без люфту.
