Механізм-защіпка 96mm Trion SD 410B-S-2 GP

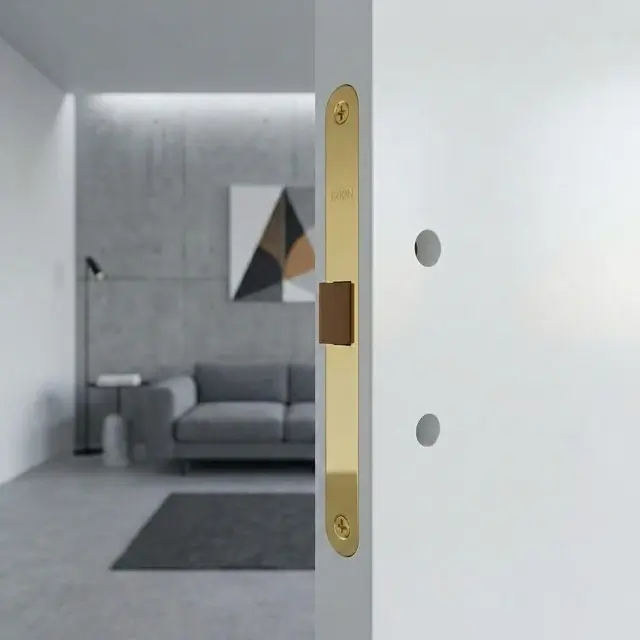

Механізм-защіпка Trion SD 410B-S-2 GP — врізний замок для міжкімнатних дверей із міжосьовою відстанню 96 мм і замиканням під фіксатор WC. Це та деталь усередині полотна, яку в побуті називають просто механізмом або замком-защіпкою: язичок тримає двері зачиненими, ручка його відводить, а поворотник зсередини блокує ручку, коли в кімнаті зайнято. Розмірно це аналог механізму AGB Mediana Evolution, тому він стає в готове посадкове місце більшості міжкімнатних дверей фабричної збірки.

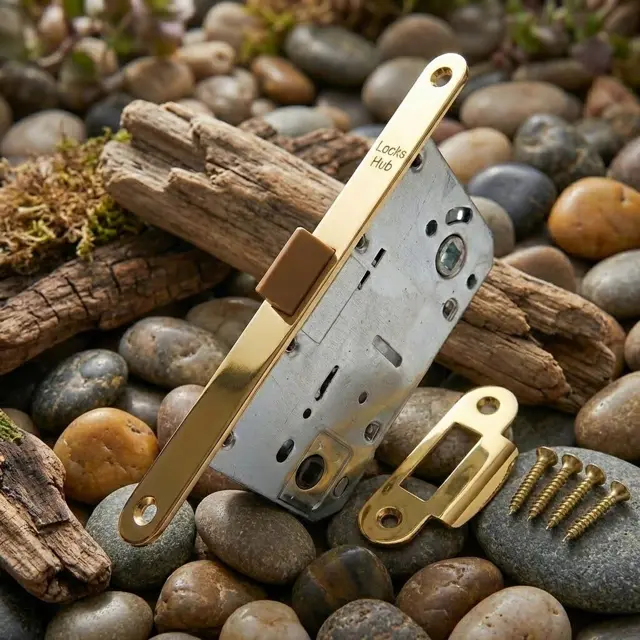

Центральний язичок зроблено з поліаміду — щільного пластику, який не дзвенить об відповідну планку і не дряпає її. Двері зачиняються з м'яким звуком, без металевого клацання, що особливо помітно вночі в спальні чи дитячій. Бексет — 50 мм, ширина торцевої планки — 18 мм, квадрат під ручку — 8 мм, під фіксатор — 6 мм. Колір GP, поліроване золото.

Це виконання під фіксатор, а не під циліндр: ключа тут немає, замикання виконує поворотник із внутрішнього боку, а ззовні в аварійній ситуації двері відмикають монетою або пласкою викруткою через проріз накладки. Для ванної, туалету, спальні та дитячої це саме те, що потрібно. Якщо ж дверям потрібне замикання на ключ, у цій самій розмірності беруть механізм під циліндр, а не WC.

Технічні характеристики

Кому підійде і як обрати

• Двері ванної кімнати й туалету: замикання поворотником без ключа, аварійне відмикання ззовні монетою.
• Спальня, дитяча, кабінет — там, де важлива тиша: поліамідний язичок не клацає при зачиненні.
• Заміна старого механізму тієї самої розмірності: якщо міжосьова 96 мм збігається, полотно фрезерувати не потрібно.
• Комплектація нових міжкімнатних дверей разом із ручкою на розетці та поворотником у тому самому кольорі.
• Не підійде для вхідних дверей і будь-яких дверей, які треба замикати на ключ: у цьому виконанні немає ані циліндра, ані ригеля.

Сумісність і монтаж

• До механізму потрібні дверна ручка з квадратом 8 мм і поворотник WC із квадратом 6 мм на окремій розетці. Накладку під фіксатор беруть у тому ж кольорі, що й ручки, — вона закриває отвір у полотні.
• Перед покупкою виміряйте на старому механізмі міжосьову відстань між центром квадрата ручки і центром фіксатора (має бути 96 мм) та бексет від краю планки до центру квадрата (50 мм). Ширина планки 18 мм — третя цифра для звірки.
• Монтаж у готове посадкове місце — приблизно півгодини: зняти ручки, викрутити саморізи планки, витягнути старий корпус, вставити новий і перевірити хід язичка.
• Сумніваєтесь у розмірності — надішліть фото торця дверей із лінійкою біля планки і фото ручки з боку квадрата, підкажемо, чи цей механізм ваш.

PZ, WC, BB — що означають ці позначки на замках

Три букви в описі врізного замка кажуть, чим саме він замикається. WC — це виконання під поворотник-фіксатор: у полотні є отвір під квадратний шток, ключа немає, замикання лише зсередини. Саме таке виконання у цієї моделі, і саме воно потрібне для ванної, туалету й спальні.

PZ означає отвір під євроциліндр — замок замикається ключем; так роблять кабінети, комори й вхідні двері. BB — старий тип отвору під простий сувальдний ключ, який ще трапляється у дверях старого фонду. Корпус при цьому може бути однакової розмірності, тому, купуючи заміну, дивіться не лише на міжосьову 96 мм, а й на буквене виконання.

Чим відрізняється защіпка від замка

Защіпка (клямка) — це механізм тільки з язичком: він утримує зачинені двері й відводиться натисканням ручки. Замок додає до цього замикання — ригель під ключ або блокування ручки фіксатором. Модель SD 410B-S-2 займає проміжну позицію: у ній є язичок, як у защіпці, і блокування під поворотник, тому в описах її називають і механізмом, і замком-защіпкою під WC.

На практиці вибір такий: у двері між кухнею та коридором вистачить простої защіпки, у ванну й спальню беруть виконання під фіксатор, а туди, де потрібен ключ, — механізм під циліндр. Посадкове місце у всіх трьох випадків схоже, а от отвори в полотні під фіксатор чи циліндр різні, тому перехід з одного типу на інший потребує додаткової фрезеровки.

Які ручки й накладки підходять до цього замка

Ручка потрібна з квадратним штифтом 8 мм — це стандарт для міжкімнатних дверей, під нього зроблена переважна більшість моделей на розетці й на планці. Для комплекту WC ручка йде з окремою круглою чи квадратною розеткою, а поруч ставиться накладка з поворотником, шток якого має квадрат 6 мм. Ручки на суцільній планці з отвором під фіксатор також підходять, якщо їхня міжосьова відстань — 96 мм.

За кольором усе просто: планка механізму GP, поліроване золото, тому ручки, петлі й накладку беруть у тому самому відтінку — з торця дверей планка видна, і різнобій одразу помітний. Перевірте також довжину квадрата: він має проходити крізь полотно й обидві ручки із запасом.
