Механізм-защіпка 96mm Trion SD 410B-S-2 AB

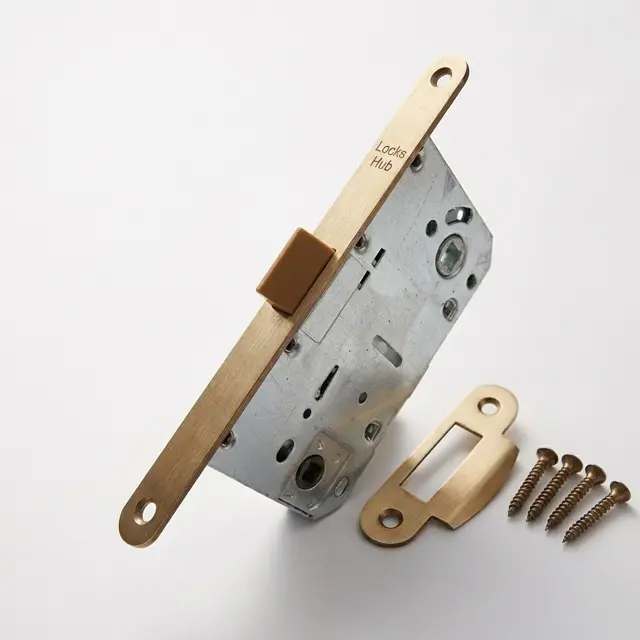

Механізм-защіпка TRION SD 410B-S-2 — врізний замок для міжкімнатних дверей під ручку та фіксатор WC з міжосьовою відстанню 96 мм. Ручка відводить язичок, поворотник висуває засувку — і кімната зачинена зсередини без ключа. Саме таку фурнітуру для дверей шукають для спальні, дитячої та санвузла, коли двері мають зачинятися, але замикати їх ключем непотрібно.

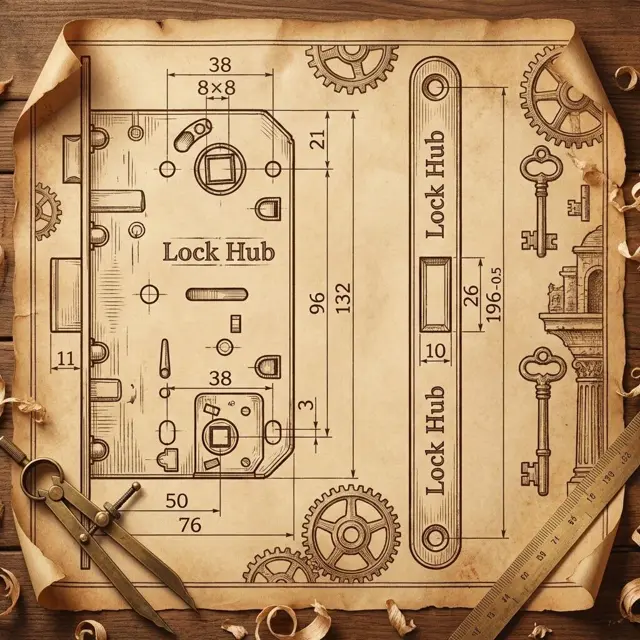

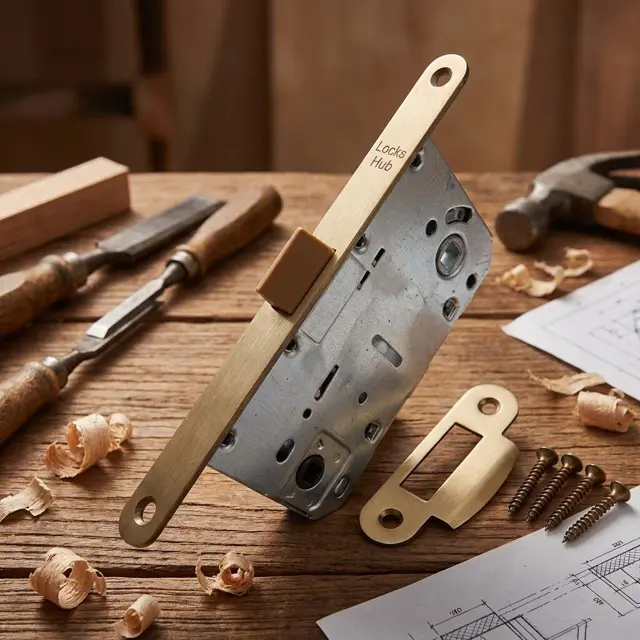

Головна особливість серії — центральний язичок із поліаміду замість металевого. Пластик не дзвенить об відповідну планку, тому двері зачиняються мʼяко й тихо, а сама планка не розбивається з роками. Торцева планка вузька, 18 мм, тож механізм рівно лягає в торець тонкого міжкімнатного полотна й не потребує широкої вибірки.

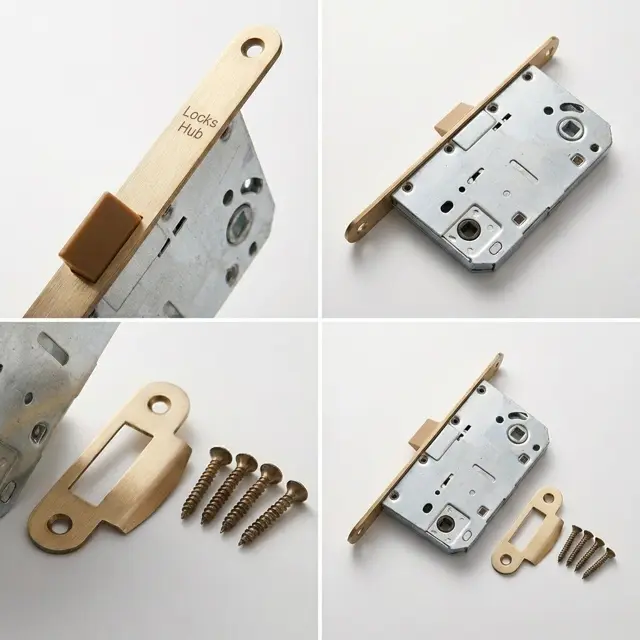

Міжосьова 96 мм — це відстань між центром квадрата під ручку й центром квадрата під фіксатор; вона визначає, яка накладка чи планка сяде на полотно. Разом із корпусом іде відповідна планка й кріплення, а ручку з поворотником добирають окремо під колір і стиль дверей. Механізм випускається в кількох покриттях, тож його підганяють під наявні петлі й ручки.

Технічні характеристики

Кому підійде і як обрати

• Для дверей спальні й дитячої, де важлива тиша: поліамідний язичок не клацає при зачиненні.
• Для ванної кімнати й туалету — під ручку з WC-поворотником, який зачиняє двері зсередини без ключа.
• На заміну зношеного механізму з міжосьовою 96 мм: отвори під ручку й фіксатор у полотні залишаються ті самі.
• У нові міжкімнатні двері, коли фурнітуру збирають комплектом і хочуть однаковий колір планок, петель і ручок.
• Не підійде для дверей, які треба замикати ключем: отвору під циліндр у цьому корпусі немає, тільки квадрат під фіксатор.

Сумісність і монтаж

• До механізму окремо купують ручку на розетках або планці та WC-поворотник. Міжосьова накладки має дорівнювати міжосьовій замка, інакше отвори не збіжаться; найпростіше брати ручку й поворотник одним комплектом.
• Перед покупкою зніміть накладку зі старого механізму й виміряйте відстань між центрами отворів під ручку й фіксатор — має вийти 96 мм. Другий розмір — глибина від краю торця до центру отвору під ручку: він має збігатися з бексетом моделі, вказаним у характеристиках.
• Заміна на місце такого самого корпусу займає чверть години: зняти ручку й накладки, викрутити гвинти торцевої планки, витягнути старий механізм, вставити новий, притягнути й перевірити хід язичка та засувки при відчинених дверях.
• Не впевнені, чи збігаються розміри — надішліть фото полотна зі знятою накладкою, де видно обидва отвори, і фото торця з лінійкою: підкажемо, чи стане цей механізм без переробки.

Як виміряти міжосьову відстань і бексет у міжкімнатних дверях

Міжосьова відстань — це проміжок між центром отвору під ручку й центром отвору під фіксатор чи циліндр. Найточніше її міряти на знятому старому механізмі: приклали лінійку до корпусу й дивитесь на центри квадратів. У цій моделі міжосьова 96 мм, і вона одразу відсіює накладки з іншим кроком отворів.

Бексет міряють в іншій площині: від зовнішнього краю торцевої планки вглиб полотна до центру квадрата під ручку. Це число показує, наскільки далеко від краю дверей стоятиме ручка.

Обидва розміри звіряють до покупки, разом із шириною торцевої планки. Тонка планка легко ляже в паз від ширшої, а зайвий метал по краях закриє накладка ручки; зворотна ситуація вимагає різати паз наново. Тому лінійка перед замовленням економить годину роботи стамескою після нього.

PZ, WC, BB — що означають ці позначки

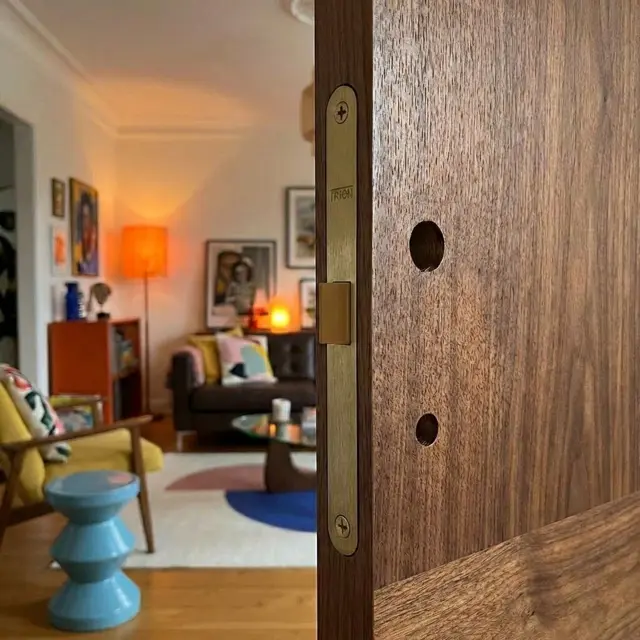

Три позначки описують нижній отвір корпусу, тобто те, чим саме двері зачиняються. WC — квадрат під сантехнічний поворотник: усередині крутите фіксатор, зовні на накладці є проріз для аварійного відкривання. Саме таке виконання має SD 410B-S-2.

PZ — отвір під профільний євроциліндр, тобто під знімну серцевину з ключами: варіант для кабінету, комори чи офісної кімнати, яку замикають зовні. BB — отвір під простий кабінетний ключ з борідкою, класика старих дерев'яних дверей без окремого циліндра.

Замінити одне виконання на інше без роботи по полотну не вийде: отвори мають різну форму й розташування. Тому перед покупкою дивляться не тільки на міжосьову, а й на цю літеру — вона визначає, яку саме накладку й ручку ви зможете поставити.

Магнітний замок — у чому різниця з механічним язичком

У магнітній защіпці язичок втягнутий усередину корпусу й вискакує лише тоді, коли полотно підходить до планки з магнітом. Через це двері зачиняються практично беззвучно, а язичок ніколи не шкребе по коробці.

У механічній защіпці, як у цій моделі, язичок постійно виступає й ховається від скосу при контакті з планкою. Матеріал тут вирішує все: сталевий язичок дає той самий металевий дзвін, а поліамідний працює м'яко й тихо, майже як магнітний, але без залежності від точності припасування.

Практичний висновок: якщо двері рівні й вам потрібна максимальна тиша — можна дивитися в бік магнітних систем. Якщо полотно вже стоїть, коробка не ідеальна, а шум хочеться прибрати без переробок — механізм із поліамідним язичком дає майже той самий ефект і прощає похибки монтажу.
