Механізм-защіпка 70mm Trion 705002 SN

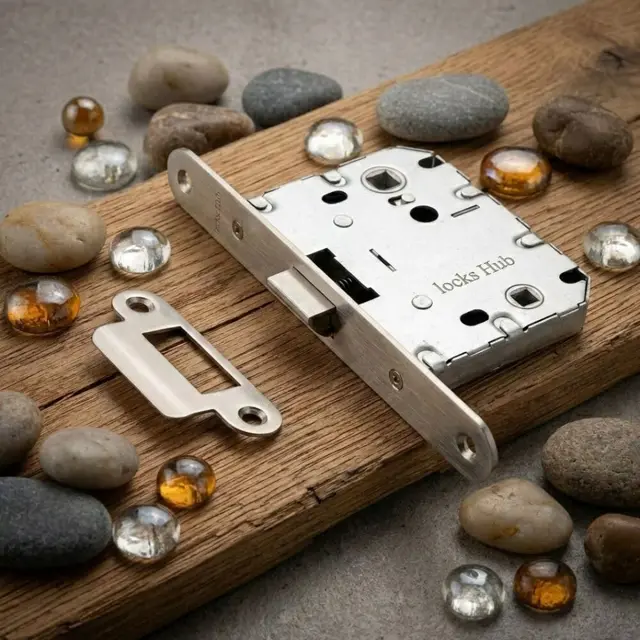

Врізний механізм-защіпка TRION 705002 SN — це замок під сантехнічний фіксатор (WC) для міжкімнатних і деревʼяних дверей: язичок утримує полотно, а поворотник зсередини висуває засув і замикає двері без ключа. Такий механізм ставлять у ванну, туалет, спальню й офісні кімнати — скрізь, де треба зачинитися зсередини, але ключ зайвий. Ззовні двері відчиняються ручкою, а в разі потреби — аварійним шліцом на накладці.

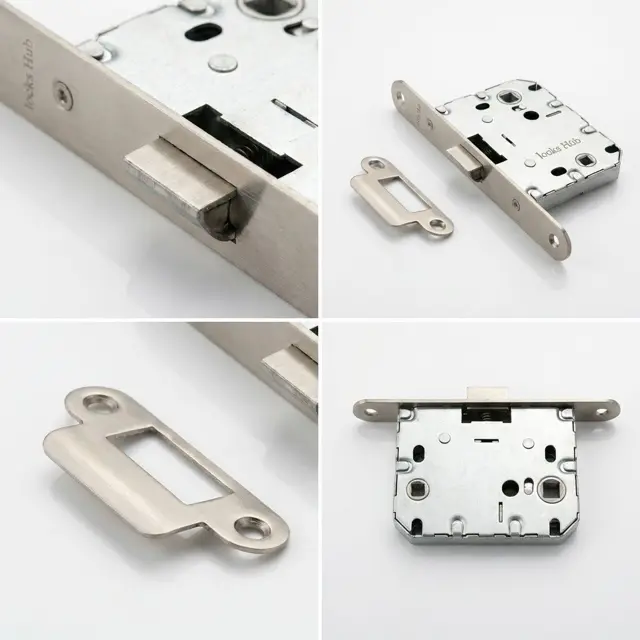

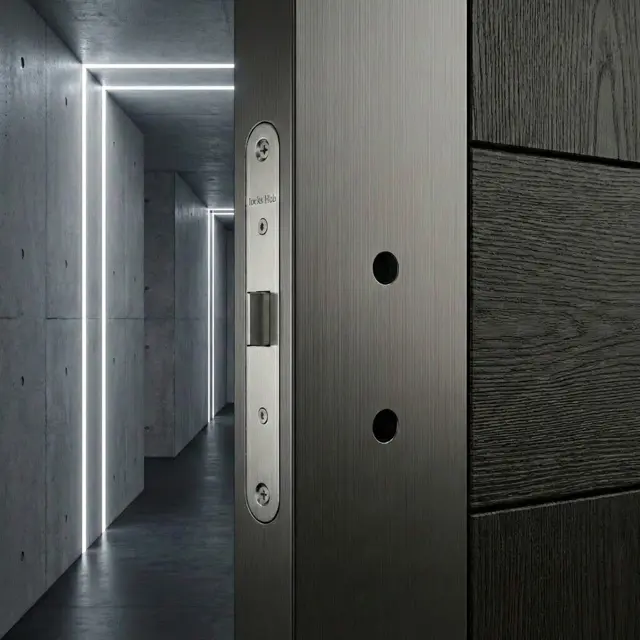

У торцевій планці механізму два отвори: верхній під квадрат ручки 8 мм, нижній під квадрат поворотника 6 мм. Міжосьова відстань між ними — 70 мм, бексет — 50 мм від краю торцевої планки до центру отвору під ручку. Саме ці три цифри визначають, чи стане механізм у ваші двері й яку фурнітуру до нього брати.

Колір SN (Satin Nickel) — сатин, матовий нікель зі стриманим сріблястим відтінком, на якому майже не видно відбитків пальців. Язичок можна переставити на ліві або праві двері, тому одна модель закриває обидва варіанти навішування полотна. Якщо замикання зсередини не потрібне, достатньо простої защіпки, а для дверей, які треба закривати ключем, беруть замок під ключ або під циліндр.

Технічні характеристики

Кому підійде і як обрати

• Для дверей ванної кімнати й туалету — класичний випадок, коли потрібне замикання зсередини без ключа.
• Для спальні та дитячої, якщо хочеться мати можливість зачинитися, не заводячи ключів у домі.
• Для офісних приміщень і переговорних, де двері іноді треба закрити на час розмови.
• На заміну старого WC-механізму з такими самими міжосьовою і бексетом — фурнітура й отвори в полотні лишаються ті самі.
• Не варто ставити на вхідні двері та на кімнати, які треба замикати ключем ззовні: цей механізм закривається тільки зсередини.

Сумісність і монтаж

• Потрібен комплект фурнітури під WC: ручка з квадратом 8 мм і накладка з поворотником під квадрат 6 мм. Це може бути ручка на планці з фіксатором під міжосьову 70 мм або окремі розетки — ручкова й сантехнічна.
• Перед покупкою виміряйте на старому механізмі міжосьову між центрами отворів під ручку й фіксатор і бексет від торця полотна до центру отвору під ручку: має вийти 70 і 50 мм. Звірте також габарити корпусу й довжину торцевої планки.
• Заміна механізму того ж розміру займає близько 15 хвилин: зняти ручку й накладку, викрутити саморізи торцевої планки, витягнути корпус, поставити новий і перевірити хід язичка та фіксатора.
• Не впевнені в розмірах — надішліть фото торця дверей і полотна з боку ручки з прикладеною лінійкою, підкажемо, чи підійде цей механізм.

PZ, WC, BB — що означають ці позначки

Три літери в описі врізного замка кажуть, що саме стоїть під ручкою. WC — механізм під сантехнічний фіксатор: нижній отвір квадратний, у нього заходить поворотник, яким замикаються зсередини. Саме таке виконання в TRION 705002. PZ — виріз під євроциліндр, тобто під личинку з ключем; BB — круглий отвір під простий ключ старого зразка.

Позначку зручно перевіряти на знятому механізмі: подивіться на нижній отвір у корпусі. Квадрат — це WC, фігурний профіль з круглою частиною і вузькою прорізою — PZ, просте кругле вічко — BB. Купуючи фурнітуру, орієнтуйтесь на ту саму літеру: ручка на планці з ключовиною не стане на механізм під фіксатор, і навпаки.

Лівий чи правий замок — як визначити

Сторону дверей визначають так: станьте з того боку, куди полотно відчиняється на вас, і подивіться, де петлі. Петлі праворуч — двері праві, ліворуч — ліві. Це те саме правило, за яким підбирають ручки на планці та засувки з несиметричним корпусом.

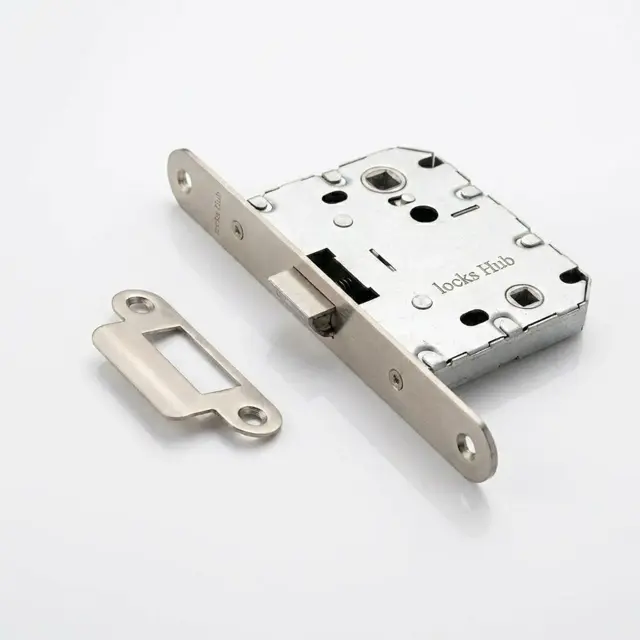

Для цього механізму сторона не критична: язичок реверсивний, його втоплюють у корпус, витягують і вставляють скосом в інший бік. Важливо лише зробити це до врізання й перевірити напрямок скосу на зачинених дверях: скіс має дивитися в бік одвірка, інакше полотно впиратиметься в планку і не зачиниться.

Квадрат 8 мм і 6 мм: яку ручку й фіксатор брати

Механізм працює у звʼязці з двома деталями: ручкою і поворотником. Ручка ставиться на квадратний штифт 8 мм — це стандарт міжкімнатної фурнітури, тож підходять моделі на круглій і квадратній розетці та на планці. Поворотник тонший, під квадрат 6 мм, і продається у складі сантехнічної накладки: зсередини — вертушка, зовні — заглушка з аварійним шліцом.

Довжину штифтів перевіряйте за товщиною полотна: закороткий квадрат не дістає до механізму, задовгий упирається в розетку й не дає ручці дотиснутися. Якщо купуєте ручку на планці, звіряйте міжосьову відстань між отворами планки з міжосьовою механізму — 70 мм, інакше отвори не збіжаться.
