Механізм-защіпка 70mm Trion 705002 GP

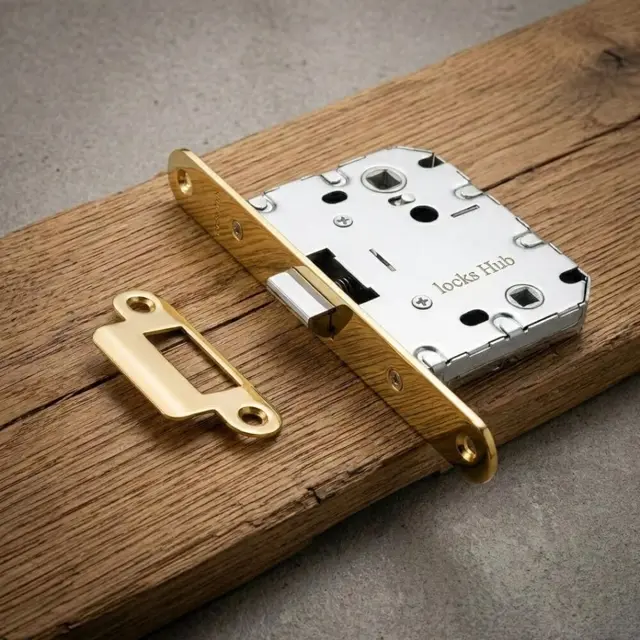

Врізний механізм-защіпка TRION 705002 GP — це замок під поворотник для деревʼяних міжкімнатних дверей: язичок тримає зачинене полотно, а фіксатор зсередини блокує ручку. Верхній отвір у корпусі призначений для квадрата ручки, нижній — для квадрата поворотного механізму, яким зачиняються зсередини. Так оснащують двері ванної, туалету, спальні та кабінету.

Розмір 70 мм у назві — це міжосьова відстань, тобто проміжок між центром отвору під ручку і центром отвору під фіксатор. Саме її звіряють, коли добирають ручку на планці або комплект розеток із поворотником: якщо міжосьова фурнітури не збігається з механізмом, отвори в полотні не зійдуться. Язичок перевертається під ліві та праві двері, тому модель універсальна.

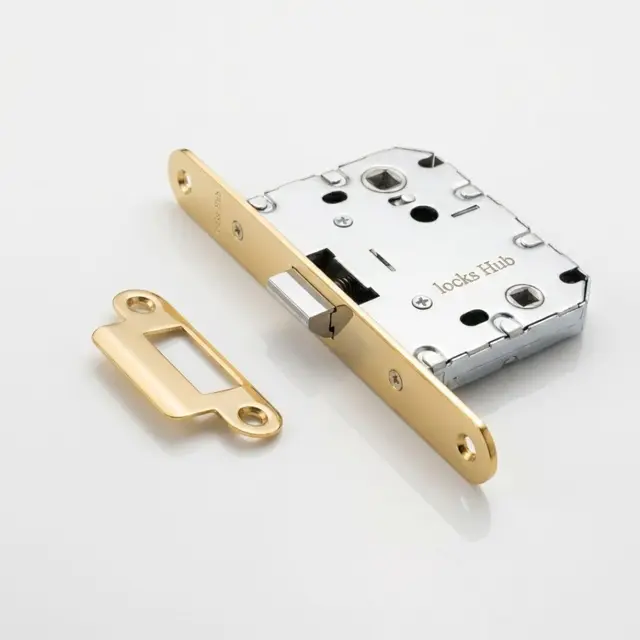

Покриття GP — поліроване золото: яскравий глянець, який добирають до латунних і позолочених ручок, петель та накладок. У комплекті сам корпус, відповідна планка на одвірок і саморізи, тож для встановлення лишається докупити тільки ручку з поворотником. Якщо замикання зсередини вам не потрібне, простіше взяти защіпку з одним отвором під ручку, а для дверей під ключ — врізний замок із ригелем.

Технічні характеристики

Кому підійде і як обрати

• Для дверей ванної кімнати й туалету, де потрібне замикання зсередини без ключа.
• Для спальні, дитячої та кабінету — коли двері іноді треба зачинити, але заводити ключі в домі не хочеться.
• Для деревʼяних міжкімнатних полотен із готовим пазом під врізний механізм.
• Під фурнітуру в золотому й латунному покритті: планка з комплекту збігається з ручками та петлями за кольором.
• Не варто ставити на вхідні двері й на комору, яку замикають ззовні: механізм працює тільки зсередини і не має ригеля.

Сумісність і монтаж

• До механізму потрібна ручка з квадратним штифтом і сантехнічна накладка з поворотником: зсередини вертушка, ззовні заглушка з аварійною прорізю під монету.
• Якщо берете ручку на довгій планці, звірте міжосьову відстань між її отворами з механізмом — має бути 70 мм. Для ручок на розетках цей розмір задають самі отвори в полотні.
• Перед заміною виміряйте на старому механізмі бексет — від торця полотна до центру отвору під ручку, а також висоту й ширину корпусу. Ці розміри мають збігтися, інакше корпус не сяде в паз.
• Не впевнені, чи підійде, — надішліть фото торця дверей зі старим механізмом і фото полотна з боку ручки, підкажемо за розмірами.

Міжосьова відстань 70 мм: як виміряти перед заміною

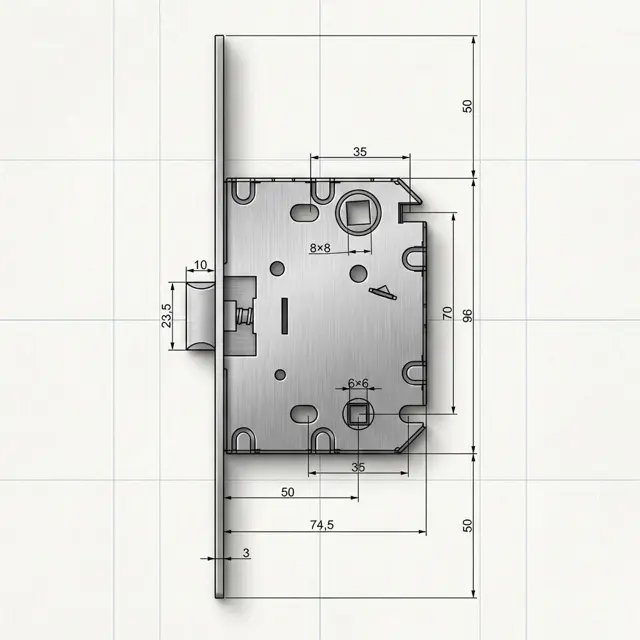

Міжосьова — це відстань між центрами двох отворів у механізмі: під квадрат ручки і під квадрат фіксатора. У цієї моделі вона 70 мм. Міряти треба саме від центру до центру, а не між краями отворів: різниця виходить помітна, і фурнітура на планці потім не збігається з полотном.

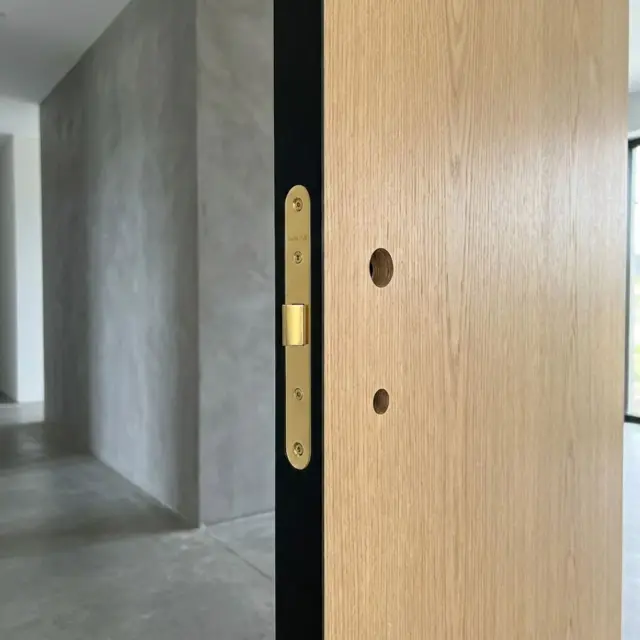

На дверях цей розмір видно без розбирання: від центру ручки до центру поворотника. Якщо ви міняєте механізм і плануєте залишити стару фурнітуру, спершу зміряйте міжосьову на ній — коли цифри збігаються, ручку й накладку знімати з обліку не треба, вони стануть на місце. Додатково перевірте бексет і габарити корпусу, щоб новий механізм увійшов у наявний паз.

Як переставити язичок на ліві або праві двері

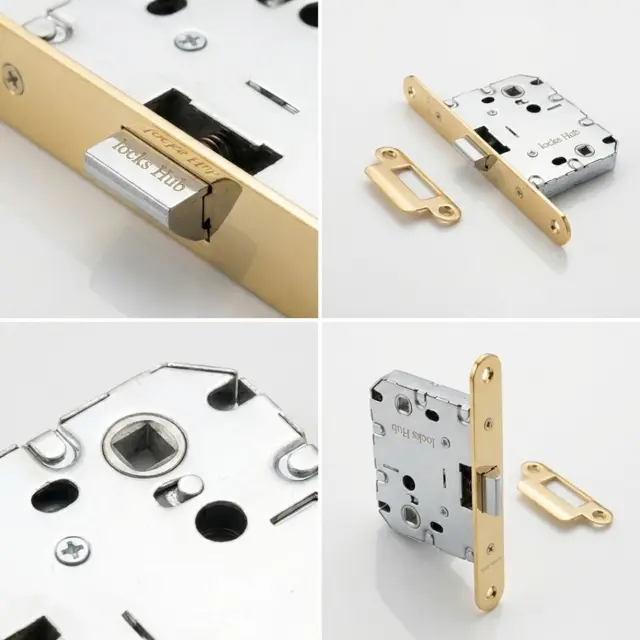

Скіс язичка має дивитися в бік, куди зачиняються двері: тоді полотно наїжджає на відповідну планку, язичок утоплюється сам і клацає у виріз. Якщо скіс дивиться в інший бік, двері впираються в планку й не зачиняються — це найчастіша причина «нового бракованого механізму».

Перевертається язичок за кілька секунд і без розбирання корпусу: утопіть його всередину до клацання, витягніть уперед, розверніть і вставте назад до фіксації. Робіть це до врізання, поки механізм не в полотні. Після перестановки натисніть ручкою кілька разів — хід має бути плавним, а повернення пружиною чітким.

Скільки ригелів потрібно для вхідних дверей і чому тут їх немає

У цього механізму ригелів немає взагалі: він утримує двері язичком і блокує ручку фіксатором. Для міжкімнатних дверей цього досить — задача не в захисті, а в приватності. Ригель, тобто сталевий язик, що висувається в коробку, потрібен там, де двері мають протистояти зусиллю.

У вхідних дверях дивляться саме на ригелі: скільки їх, на яку довжину вони виходять і в якому напрямку працюють. Чим більше точок замикання і чим глибше вони заходять у коробку, тим складніше відтиснути полотно. Тому міжкімнатний механізм на вхідні двері не ставлять навіть тимчасово — там потрібен інший клас замків, під циліндр або під сувальдний ключ.
