Замок врізний додатковий сувальдний CLASS 10.01

Додатковий врізний замок сувальдного типу CLASS 10.01 — механізм для вхідних металевих і посилених дерев'яних дверей, який ставлять другою точкою замикання. Заскочки й ручки в ньому немає: його єдина робота — вивести ригелі в коробку і надійно тримати полотно, поки вас немає вдома. Основний замок при цьому лишається на своєму місці й далі відповідає за щоденне користування дверима.

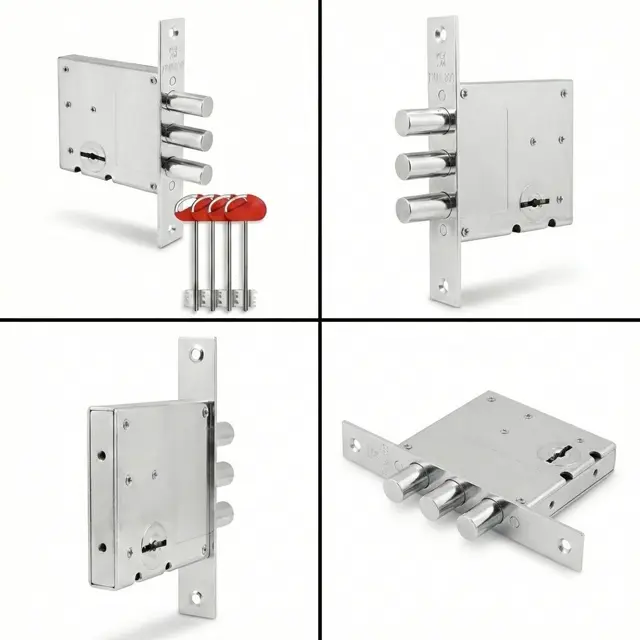

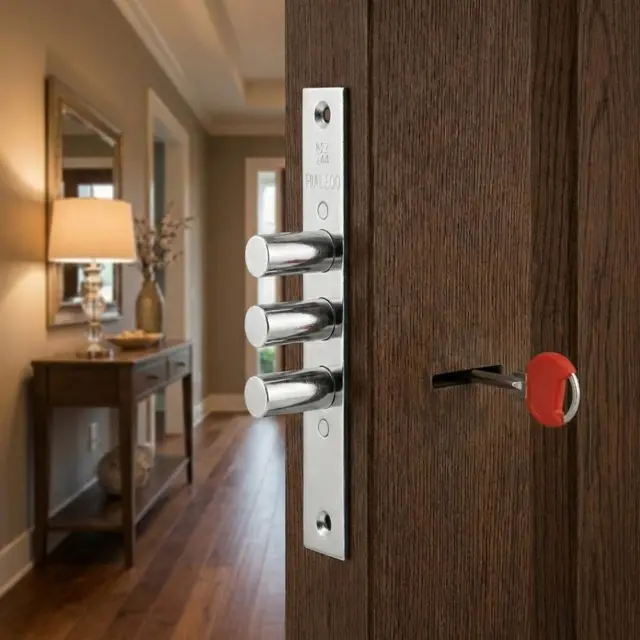

Цифри тут говорять самі за себе. Бексет 50 мм — відстань від краю торцевої планки до центру ключового отвору, найтиповіший розмір для верхніх замків. Три сталеві ригелі діаметром 14 мм виходять у планку на 26 мм за два повних оберти ключа. Секрет сувальдний, під довгий ключ-метелик, окремої серцевини немає. У комплекті 5 ключів і кріплення.

Корпус компактний, тому замок влазить у більшість стандартних металевих дверей, де для великого механізму просто немає місця між листами. Посадкові розміри в моделі 10.01 такі самі, як у поширених замків десятої серії, тому її часто беруть на заміну старого верхнього механізму: гніздо, отвори під кріплення і положення ключової свердловини збігаються, полотно переробляти не треба.

Технічні характеристики

Кому підійде і як обрати

• Другим замком на вхідні металеві двері квартири чи будинку — у пару до основного механізму з ручкою.
• На заміну зношеного верхнього замка десятої серії з такими самими посадковими розмірами: гніздо й отвори збігаються.
• Для дверей із вузьким внутрішнім простором, куди габаритний корпус не влазить, — тут виручають компактні розміри.
• На посилені дерев'яні вхідні двері будинку, гаража чи господарської будівлі.
• Не підійде як єдиний замок: без заскочки причинені двері нічим не утримуються, тому основний механізм із язичком і ручкою потрібен обов'язково.

Сумісність і монтаж

• Додатково знадобляться хіба що накладки на замкову щілину з обох боків полотна і відповідна планка на коробку, якщо стара не збігається з розташуванням ригелів.
• Перед покупкою зніміть старий замок і зміряйте бексет: від зовнішнього краю торцевої планки до центру ключового отвору має вийти 50 мм. Звірте також довжину й ширину планки, крок кріпильних отворів і глибину гнізда в полотні.
• Установлення в підготовлене гніздо — приблизно година: завести корпус, притягнути планку гвинтами, поставити накладки, перевірити хід ключа при відчинених дверях і лише потім підганяти відповідну планку.
• Сумніваєтесь, чи стане замок на місце старого — надішліть фото знятого механізму поруч із лінійкою і фото торця дверей, підкажемо по бексету, планці та посадковому місцю.

Як зняти розміри зі старого замка перед заміною

Порядок простий: спочатку викрутіть гвинти торцевої планки і витягніть старий механізм із полотна, а вже потім міряйте. По накладках і на око розміри не знімають — накладка часто зміщена відносно реального отвору, і саме через це купують не той замок. Перший розмір — бексет, від зовнішнього краю планки до центру ключової свердловини; у цій моделі 50 мм.

Далі зміряйте довжину і ширину торцевої планки, відстань між її кріпильними отворами та габарити корпусу — висоту, довжину і товщину. Останнє критично для металевих дверей: між зовнішнім і внутрішнім листами місця буває обмаль.

Защіпка, ригель, сувальда — що є що в замку

Защіпка, або заскочка, — це скошений язичок, який сам заскакує в планку, коли двері причиняють, і відводиться натиском ручки. Вона тримає полотно закритим, але не замкненим. Ригель — те, що виходить у коробку тільки від повороту ключа: у цій моделі це три сталеві стрижні діаметром 14 мм, і саме вони приймають на себе спробу відкрити двері силою.

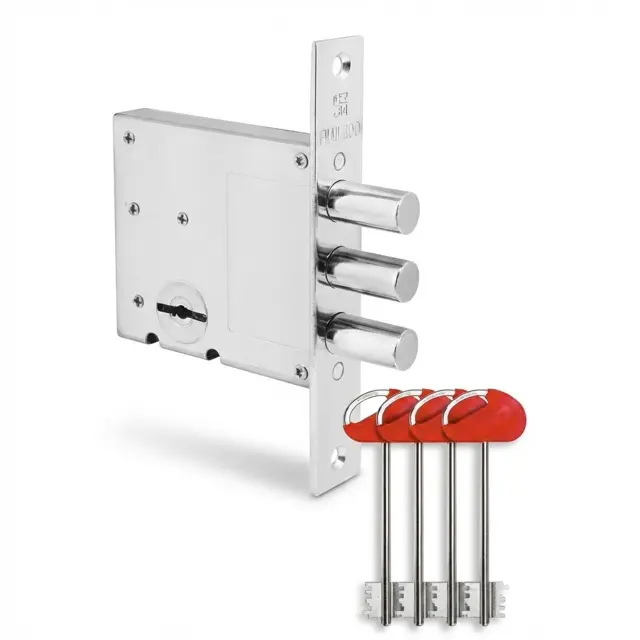

Сувальди — набір фігурних пластин усередині корпусу. Ключ-метелик своїми виступами піднімає кожну пластину на свою висоту, і лише коли всі стали в потрібне положення, відкривається шлях для руху ригелів. Звідси й назва механізму, і його головна риса: секрет не винесений у знімну серцевину, а живе всередині. У цій моделі защіпки немає взагалі — тільки сувальдний секрет і ригелі, тому вона й називається додатковою.

Як замінити врізний замок самому

Якщо посадкове місце збігається, заміна верхнього замка під силу будь-кому з викруткою. Зніміть декоративні накладки з обох боків, викрутіть гвинти торцевої планки і витягніть корпус, підчепивши його викруткою за планку. Не поспішайте викидати старий механізм: приклавши новий поруч, ви одразу побачите, чи збігаються бексет, планка і крок кріпильних отворів.

Новий замок заводьте в гніздо без ударів — корпус має зайти вільно, від молотка гнеться планка і перекошується механізм. Спочатку прикрутіть планку двома гвинтами не до кінця, перевірте ключем повний хід ригелів при відчинених дверях, і лише переконавшись, що все працює рівно, затягніть кріплення і поставте накладки.
