1/5Замок врізний під євроциліндр 85мм Trion ETC 855004 AB
Чому обирають цю модель

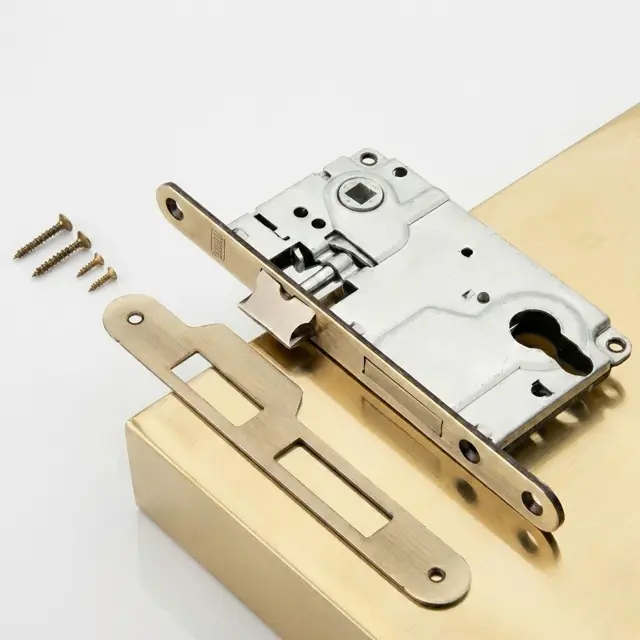

85 мм між центром квадрата ручки і центром циліндра — найпоширеніший європейський розмір. Під замок підходить майже будь-яка ручка на планці або комплект роздільних ручок із накладкою під циліндр. Рідкісну фурнітуру шукати не доведеться: цей розмір є в більшості серій.
Бексет (дормас) 50 мм — відстань від краю лицьової планки до центру отвору під циліндр. Такий розмір відсуває ручку далі від краю дверей, що зручно на широких полотнах і на дверях із товстим притвором. При заміні старого замка цей розмір звіряють першим.
Замок працює зі стандартною серцевиною під профіль PZ. Ви ставите циліндр того класу, який потрібен саме вам, а якщо загубилися ключі — міняєте лише серцевину за кілька хвилин, не чіпаючи корпус замка й не переробляючи двері.
Язичок перекидається на потрібну сторону перед монтажем, тому одна модель стає і на двері, що відчиняються вліво, і на ті, що вправо. Не треба вгадувати сторону при купівлі й повертати замок, якщо помилилися з орієнтацією полотна.

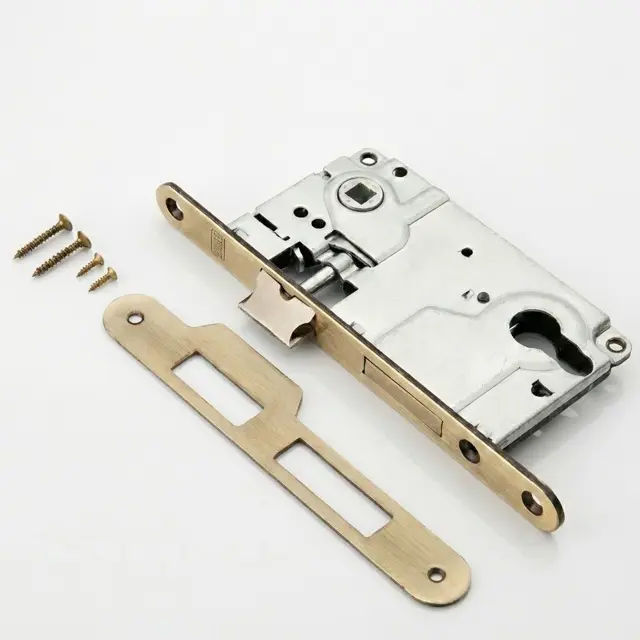

Це не легкий кімнатний механізм: корпус помітно важчий, ригельна система розрахована на постійне користування і на двері, які зачиняють із зусиллям. Такий замок тримає полотно з масиву або полегшені металеві двері, де тонкий кімнатний замок розбовтується за сезон.
Опис і характеристики
Врізний замок під циліндр Trion ETC 855004 — посилений механізм для вхідних дерев'яних, полегшених металевих і масивних міжкімнатних дверей. Це той вузол, який у побуті звуть просто дверним замком: він тримає полотно зачиненим, працює в парі з натискною ручкою і замикається на ключ через євроциліндр. Корпус важкий, розрахований на щоденне навантаження, а не на легкі кімнатні полотна.
Розміри тут найпоширеніші європейські: міжосьова відстань 85 мм (від центру квадрата ручки до центру отвору під циліндр) і бексет 50 мм (від краю лицьової планки до центру того ж отвору). Саме ці два числа зашиті в позначення 8550. Замикання — висувний прямокутний ригель, заскочка реверсивна, тож механізм однаково стає на ліві й праві двері. Серцевину ви обираєте самі й міняєте окремо від корпусу.
Ця модель для випадків, коли простий міжкімнатний замок уже замалий, а сувальдний ще не потрібен: двері в котельню, комору, майстерню, вхід у прибудову, дачний будиночок, кабінет із документами. Порівняно зі звичайним замком-защіпкою тут міцніший корпус і глибша врізка. Серія ETC 855004 випускається в кількох кольорах лицьової планки, щоб замок не вибивався з фурнітури дверей.
Технічні характеристики
| Бренд | Trion |
| Модель | ETC 855004 |
| Тип | Врізний замок під циліндр (PZ), посилений |
| Міжосьова відстань | 85 мм |
| Бексет (дормас) | 50 мм |
| Тип замикання | Висувний прямокутний ригель |
| Заскочка | Реверсивна, переставляється під ліві та праві двері |
| Профіль отвору | Під євроциліндр (PZ) |
| Циліндр | Не входить, підбирається окремо під товщину дверей |
| Колір лицьової планки | AB — антична (стара) бронза |
| Призначення | Вхідні дерев'яні та полегшені металеві, масивні міжкімнатні двері |
Кому підійде і як обрати
- Для вхідних дерев'яних дверей будинку, прибудови, літньої кухні чи дачі — там, де потрібен міцний замок під ключ, а не проста защіпка.
- Для полегшених металевих дверей: тамбур, вхід у підсобку, двері в котельню чи майстерню.
- Для масивних міжкімнатних дверей із масиву, які треба замикати на ключ, — кабінет, комора, кімната з інструментом.
- На заміну старого замка тієї ж геометрії: якщо в дверях уже стоїть механізм із міжосьовою 85 мм і бексетом 50 мм, цей стане на його місце без переробки полотна.
- Не варто брати як єдиний замок на вуличні металеві двері — там потрібен сувальдний замок або друга точка замикання.
Сумісність і монтаж
- Докупити треба лише циліндр під профіль PZ і ручки. Довжину серцевини рахуйте так, щоб з кожного боку вона виступала за накладку буквально на пару міліметрів.
- Перед покупкою звірте два розміри на старому замку: міжосьову — від центру квадрата під ручку до центру отвору під ключ (має вийти 85 мм), і бексет — від краю лицьової планки до центру того ж отвору (50 мм). Міряйте по знятому замку, а не по накладці.
- Врізка в готове гніздо — приблизно година: прикрутити корпус через лицьову планку, вставити циліндр і стягнути гвинтом через торець, поставити ручки, підігнати відповідну планку на коробці.
- Не впевнені, чи стане замок у ваші двері — надішліть фото знятого механізму й торця полотна з лінійкою біля лицьової планки, підкажемо по міжосьовій, бексету і довжині циліндра.
Як виміряти міжосьову відстань і бексет
Міжосьова відстань — проміжок між центром квадратного отвору під ручку і центром отвору під циліндр. У цій моделі це 85 мм. Найпростіше виміряти по знятому замку: прикладіть лінійку, знайдіть середину квадрата і середину круглого отвору під ключ. Якщо замок ще в дверях, міряйте від центру розетки ручки до центру замкової щілини.
Бексет (дормас) — глибина посадки, тобто відстань від зовнішнього краю лицьової планки до центру отвору під циліндр; тут вона 50 мм. Помилка в бексеті гірша за помилку в міжосьовій: якщо в полотні вже просвердлені отвори під ручку і ключ, замок з іншим бексетом просто не збіжиться з ними. Позначення 8550 і є цією парою чисел — 85 та 50.
Реверсивна засувка: як переставити язичок
Скошений язичок заскочки має дивитися скосом у бік, куди зачиняються двері, — інакше полотно не заскочить у планку, а впреться в неї. Саме тому замки бувають ліві й праві. Тут заскочка реверсивна: язичок перекидається на потрібну сторону, і одна деталь обслуговує обидва варіанти дверей.
Робиться це до врізки, на столі. Утопіть язичок пальцем, витягніть з гнізда, поверніть скосом у потрібний бік і вставте назад до клацання; у частині виконань його спершу тримає маленький гвинт на торці. Розкривати корпус не потрібно.
Які ручки й накладки підходять до цього замка
Під міжосьову 85 мм є два робочі варіанти. Перший — ручки на довгій планці, де отвір під квадрат і отвір під ключ уже рознесені на 85 мм: така планка закриває обидві дірки в полотні й прощає неточності врізки. Другий — роздільні ручки на розетках плюс окрема накладка на циліндр: виглядає сучасніше, але вимагає акуратніших отворів.
Накладка має бути під профіль PZ — витягнута щілина у формі вісімки. Кругла під англійський ключ або широка під сувальдний сюди не стане. Колір фурнітури підбирайте під лицьову планку замка: саме вона видніється на торці відчинених дверей, і незбіг відтінку помітний одразу. Ручки, накладку і петлі беріть в одному покритті.
Відгуки покупців
Ваш відгук
Дивіться також · TRION
Питання перед покупкою
Що означає 855004 у назві замка?
Перші чотири цифри — посадкові розміри: 85 мм міжосьова і 50 мм бексет. Далі йде позначення модифікації корпусу всередині серії ETC. При підборі заміни орієнтуйтесь саме на 85 і 50.
Як виміряти міжосьову відстань на дверях?
Це відстань від центру квадратного отвору під ручку до центру отвору під циліндр. Міряйте по знятому замку або від середини розетки ручки до середини замкової щілини. У цієї моделі має вийти 85 мм.
Що таке бексет і чому важливо, що він 50 мм?
Бексет — відстань від краю лицьової планки до центру отвору під циліндр, тут 50 мм. Саме він визначає, чи збіжиться новий замок із уже просвердленими отворами під ручку і ключ. Механізм з іншим бексетом стане лише з переробкою дверей.
Чи підійде цей замок на ліві двері?
Так. Заскочка реверсивна: язичок перекидається скосом у потрібний бік перед врізкою, тому механізм стає і на ліві, і на праві двері. Розбирати корпус для цього не треба.
Чи входить циліндр у комплект?
Ні, серцевина під профіль PZ підбирається окремо — за товщиною дверей і потрібним рівнем секретності. Це радше плюс: при втраті ключів ви міняєте тільки циліндр.
На які двері можна ставити цей замок?
На вхідні дерев'яні та полегшені металеві, а також на масивні міжкімнатні, які треба замикати на ключ. Для вуличних металевих дверей як єдиний замок його брати не варто.
