Замок врізний під євроциліндр 85\60мм KING із циліндром 5 ключів PB

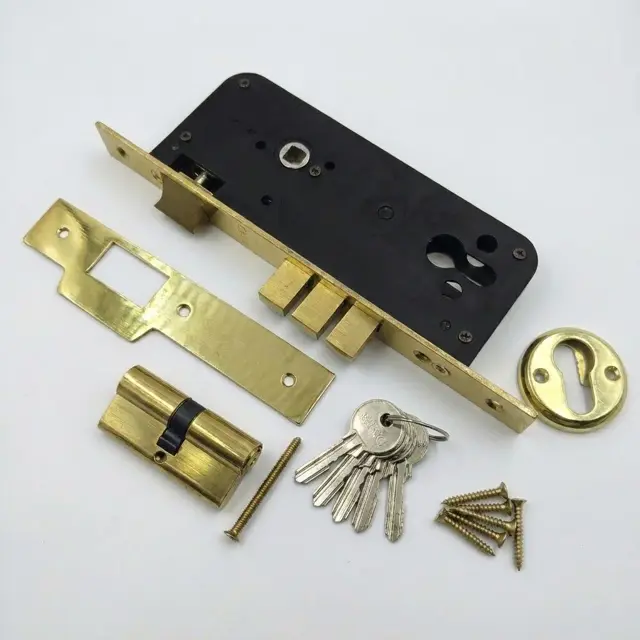

Врізний замок під євроциліндр KING 85/60 PB — готовий комплект для міжкімнатних і дерев'яних дверей: механізм, циліндр у колір замка і 5 ключів в одній коробці. Купувати серцевину окремо не треба, і не буде типової ситуації, коли замок уже стоїть у полотні, а личинки потрібного розміру під рукою немає. Це рішення для тих, хто ставить фурнітуру за один захід.

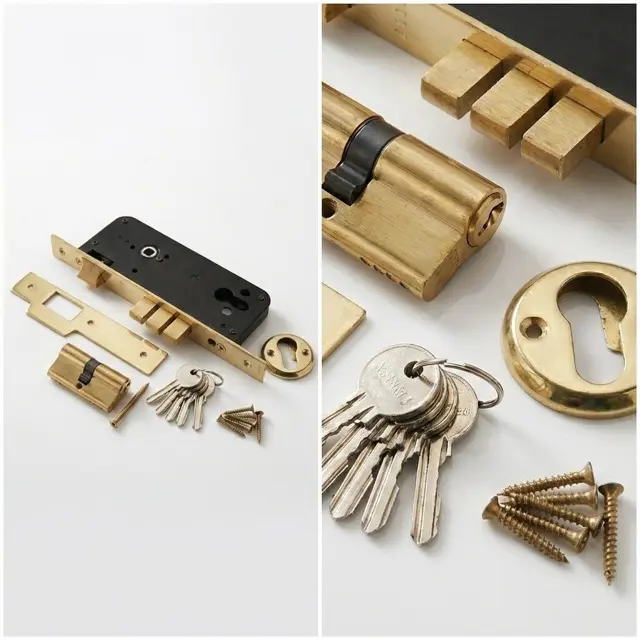

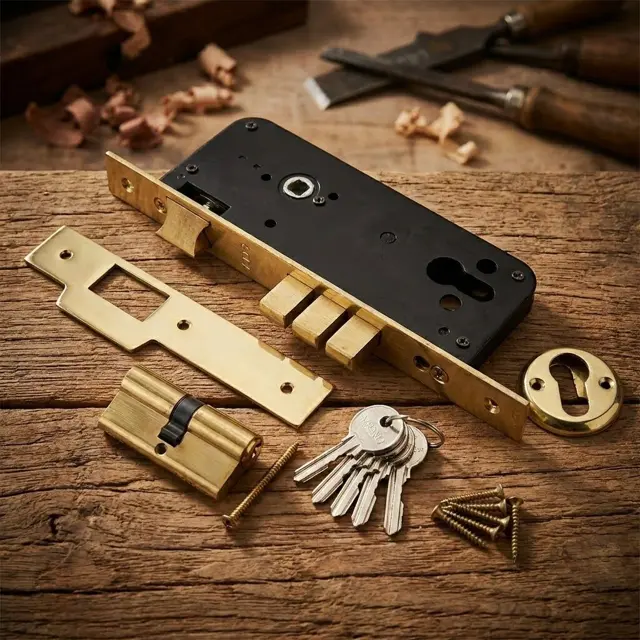

Розміри тут ключові: міжосьова відстань — 85 мм, бексет (дормас) — 60 мм. Перше число — відстань між центром квадрата ручки і центром отвору під циліндр, найпоширеніший європейський стандарт, під який зроблено ручки на планці. Друге — глибина від краю торцевої планки до центру отвору; 60 мм більше за звичні 45–50 мм, тому ручка відсувається далі від краю полотна. Це саме те, що потрібно дверям із притвором або широким профілем.

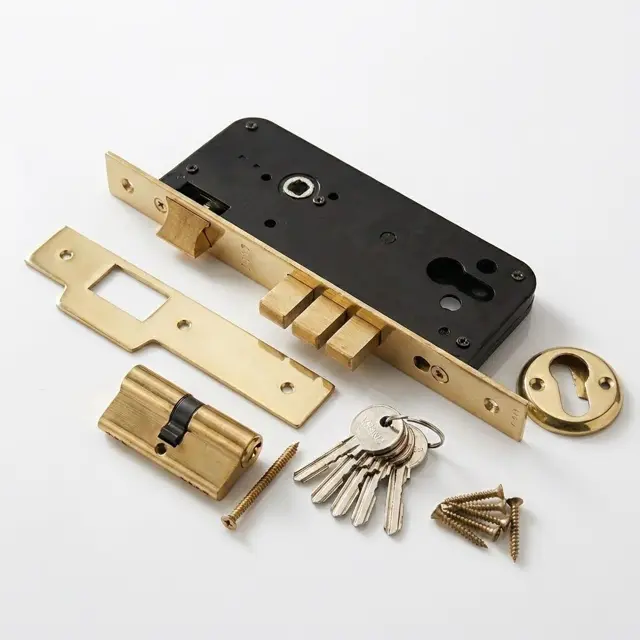

Замикання виконує сталевий ригель, а щодня двері тримає реверсивна заскочка: язичок перевертається перед монтажем, тож комплект однаково підходить лівим і правим дверям. Колір PB — полірована латунь, глянцеве золото, причому не лише на планці, а й на самому циліндрі, тому вузол виглядає зібраним. У коробці, крім механізму й циліндра з ключами, є зворотна планка на коробку і саморізи.

Технічні характеристики

Кому підійде і як обрати

• Міжкімнатні двері з притвором або широкою обв'язкою, де стандартної глибини врізання не вистачає і ручка виходить надто близько до краю.
• Кабінет, комора, кімната в гуртожитку — приміщення, які треба замикати ключем, а не лише прикривати.
• Комплектація нових дерев'яних дверей, коли фурнітуру ставлять з нуля і зручно взяти замок із циліндром одразу.
• Заміна старого замка тієї самої розмірності: якщо міжосьова 85 мм і бексет 60 мм збігаються, полотно не переробляють.
• Не підійде для тонких профільних дверей: при бексеті 60 мм корпус глибокий, і в алюмінієву чи металопластикову раму він просто не влізе.

Сумісність і монтаж

• Ручку беріть на планці з міжосьовою 85 мм і квадратом під штифт стандартної міжкімнатної розмірності. Колір PB, полірована латунь, тому ручки й петлі логічно підбирати в тому самому глянцевому золоті.
• Звіряти зі старим замком треба обидва розміри одразу: спочатку міжосьову між центрами отворів, потім глибину врізання від краю планки. Саме друга цифра найчастіше не збігається — 60 мм трапляється рідше за 45–50 мм.
• Монтаж у готовий паз — близько години: витягнути старий корпус, вставити новий, наживити гвинти планки, поставити циліндр і закріпити його гвинтом через торець, потім перевірити хід ключа й язичка при відчинених дверях.
• Сумніваєтесь у розмірах — надішліть фото торця дверей із лінійкою і фото старої ручки з планкою, підкажемо, чи цей комплект стане без переробки.

Як виміряти міжосьову відстань і бексет

Обидві цифри знімають із торця дверей або зі старого замка, і обидві потрібні. Міжосьова — відстань між центром квадратного отвору під ручку і центром круглого отвору під циліндр; тут вона 85 мм. Бексет (дормас) — від краю торцевої планки вглиб, до центру того самого отвору; у цій моделі 60 мм. Міряти зручно лінійкою по вийнятому механізму: так видно центри отворів.

Якщо замок ще в дверях, зніміть ручку й накладку циліндра: центри отворів у полотні збігаються з центрами в корпусі. Похибка в кілька міліметрів критична — при неспівпадінні міжосьової не стане ручка на планці, а при неспівпадінні бексета доведеться заново фрезерувати паз у полотні. Тому цифри записують до покупки, а не після.

PZ, WC, BB — що означають ці позначки

Позначка описує отвір у корпусі замка, тобто чим саме він замикається. PZ — під євроциліндр: у полотні є фігурний отвір, куди вставляється серцевина з ключем. Це виконання у цієї моделі, і саме тому в комплекті йде циліндр. WC — під поворотник-фіксатор, замикання лише зсередини, ключа немає: типове рішення для ванної. BB — отвір під простий сувальдний ключ, який ще трапляється в дверях старого фонду.

Розмірність корпусу при цьому може бути однаковою, тому при заміні важливо дивитися не лише на міжосьову й бексет, а й на тип отвору. Перехід з одного виконання на інше в готових дверях означає нову фрезеровку полотна: отвір під циліндр і отвір під фіксатор мають різну форму і різний діаметр.

Реверсивна засувка: як переставити язичок

Скіс язичка завжди має дивитися в той бік, куди зачиняються двері: тоді полотно наїжджає на зворотну планку, язичок ховається і клацає в отвір. Якщо скіс стоїть навпаки, двері впираються в планку й не зачиняються — це не брак, а просто неправильна орієнтація.

Переставляють язичок до монтажу, поки замок у руках: його висувають, повертають на пів оберту і відпускають — він фіксується у новому положенні. Після цього кілька разів натисніть на нього пальцем: язичок має м'яко ховатися і повертатися пружиною. Ставте корпус у двері так, як він працюватиме, і тільки потім затягуйте гвинти торцевої планки.
