1/6Замок врізний під циліндр 3 ригелі 60/85 мм Fuaro V10/C-3R14
Чому обирають цю модель
Сталеві ригелі діаметром 14 мм виходять на 26 мм і заходять у планку коробки по всій довжині корпусу, а не в одній точці. Полотно тримається в трьох місцях, тому його важче відтиснути ломом чи вигнути біля замка. Для металевих дверей квартири це той рівень замикання, який і потрібен від основного замка.
Відстань від осі ручки до центру циліндра 85 мм — найпоширеніший стандарт для замків під євроциліндр. Під неї випускають ручки на планці, роздільні ручки на розетках із накладкою PZ і броненакладки, тож із підбором фурнітури проблем не буде, а стара ручка з ваших дверей із тією самою міжосьовою стане на місце.
Бексет (дорнмас) — відстань від торцевої планки до осі циліндра. У цього замка 60 мм: циліндр і ручка стоять далі від краю полотна, ніж у компактних моделях, тому рука не чіпляє коробку, а сам циліндр не опиняється впритул до лиштви. Якщо у ваших дверях старий замок теж має бексет 60 мм, нові отвори свердлити не доведеться.
Окрім ригелів, у замку є засувка з ходом 13 мм, яка відкривається натискною ручкою з обох боків. Удень двері зачиняються самі від легкого поштовху і не розчиняються від протягу, а на ніч чи виходячи з дому ви додатково висуваєте ригелі ключем. Це звична схема «ручка плюс ключ», до якої не треба звикати.

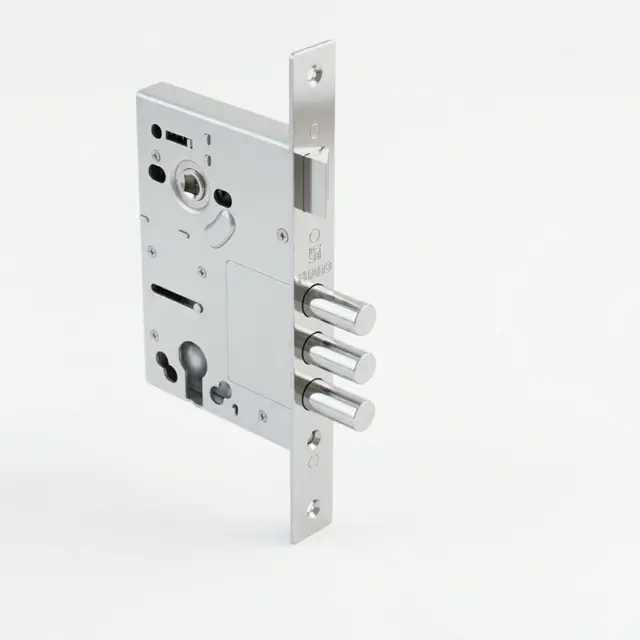

Торцева планка завдовжки 230 мм і шириною 26 мм із кріпильними отворами через 206 мм — розміри, з якими замок ставлять у готовий паз без розширення. Якщо старий механізм мав таку саму планку і корпус 145 × 90 мм, заміна зводиться до кількох гвинтів.
Що в коробці
- Корпус (механізм) замка Fuaro V10/C-3R14 — 1 шт.
Опис і характеристики
Врізний замок під циліндр Fuaro V10/C-3R14 — основний (нижній) замок для металевих і дерев'яних вхідних дверей із міжосьовою відстанню 85 мм і бексетом 60 мм. Це циліндровий механізм із засувкою під натискну ручку: ручка відкриває засувку, а ключ у євроциліндрі висуває три сталеві ригелі. Такий замок беруть, коли старий механізм у дверях зносився, заїдає або в ньому зламався ригель, а коробка й полотно ще в нормі — новий корпус стає на те саме місце без переробки дверей.
Три ригелі діаметром 14 мм виходять із корпусу на 26 мм і глибоко заходять в отвори відповідної планки на коробці. Засувка з ходом 13 мм тримає полотно зачиненим без ключа, поки ви вдома. Корпус має розмір 145 × 90 мм, торцева планка — 230 × 26 мм при товщині 2,5 мм, відстань між кріпильними отворами планки — 206 мм. Це типова геометрія замків під євроциліндр, тому модель беруть на заміну «один в один».
Fuaro V10/C-3R14 (у побуті — замок фуаро) — правильний вибір для квартирних металевих дверей, дерев'яних дверей приватного будинку, дверей у тамбур чи офіс, де потрібен один надійний нижній замок із ручкою і засувкою. На відміну від компактних механізмів для міжкімнатних дверей, тут повноцінний трьохригельний замок із ключем. Циліндр, ручки і накладки беруться окремо — під міжосьову 85 мм і євроциліндр профілю DIN.

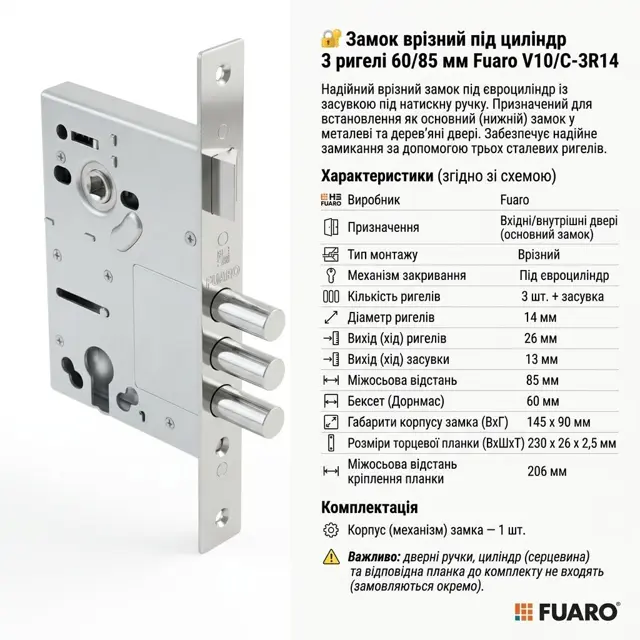

Технічні характеристики
| Виробник | Fuaro |
| Модель | V10/C-3R14 |
| Тип | Врізний замок під євроциліндр із засувкою під ручку |
| Призначення | Основний (нижній) замок для вхідних металевих і дерев'яних дверей |
| Кількість ригелів | 3 + засувка |
| Діаметр ригелів | 14 мм |
| Хід ригелів | 26 мм |
| Хід засувки | 13 мм |
| Міжосьова відстань | 85 мм |
| Бексет (дорнмас) | 60 мм |
| Корпус (В × Г) | 145 × 90 мм |
| Торцева планка (В × Ш × Т) | 230 × 26 × 2,5 мм |
| Міжосьова кріплення планки | 206 мм |
Кому підійде і як обрати
- Для металевих вхідних дверей квартири, де потрібен основний нижній замок із ручкою, засувкою і трьома ригелями під євроциліндр.
- Для дерев'яних вхідних дверей приватного будинку, дачі чи дверей у тамбур і на технічний поверх — врізається в полотно стандартної товщини під планку 26 мм.
- На заміну зношеного замка з міжосьовою 85 мм і бексетом 60 мм: старий заїдає, ригелі не доходять, ключ провертається з зусиллям — новий корпус стає в готовий паз.
- Для офісних і службових дверей, які замикають на ключ щодня, а вдень тримають на засувці.
- Не варто брати для міжкімнатних дверей: це замок для входу з ригелями під ключ, а для кімнат потрібен компактний механізм під фіксатор або магнітну засувку.
Сумісність і монтаж
- Докупити треба євроциліндр профілю DIN потрібної довжини, ручки на планці або на розетках із накладкою PZ під міжосьову 85 мм і, для вуличних дверей, броненакладку. Стара фурнітура з такою самою міжосьовою підійде.
- Перед покупкою звірте три розміри старого замка: міжосьову між ручкою і циліндром (85 мм), бексет від планки до осі циліндра (60 мм) і планку (230 × 26 мм). Довжину циліндра рахуйте за товщиною полотна разом із накладками.
- Заміна займає до години: викрутити планку, витягнути старий корпус, зняти циліндр і ручки, вставити новий замок, закріпити планку, поставити циліндр і ручки, перевірити хід ключа при відчинених дверях. Інструмент — хрестова викрутка, за потреби напилок для підгонки паза.
- Не впевнені, чи стане у ваші двері — надішліть фото торця дверей із лінійкою і старого замка, підкажемо, чи підходить саме ця модель.
Як виміряти старий замок: міжосьова відстань і бексет
Міжосьова відстань — це відстань між центром квадрата ручки і центром отвору під циліндр. Виміряйте її по старому замку або просто по дверях: від середини стрижня ручки до середини циліндра. У Fuaro V10/C-3R14 вона 85 мм — якщо у вас теж 85, накладки й ручки з дверей залишаються. Якщо число помітно інше, шукайте замок під свою міжосьову або будьте готові переробляти отвори під фурнітуру.
Бексет, або дорнмас, — відстань від зовнішньої площини торцевої планки до осі циліндра, тут 60 мм. Виміряти найпростіше на витягнутому старому замку: лінійка від планки до центру отвору під циліндр. Третій розмір — планка: 230 × 26 мм, товщина 2,5 мм, отвори кріплення на відстані 206 мм. Якщо всі три збігаються, замок стане в паз без переробки; коротша за паз планка — не страшно, довша — паз доведеться підрізати.
Які ручки, накладки і циліндр підходять до Fuaro V10/C-3R14
Замок під євроциліндр — отже, підходить будь-яка серцевина профілю DIN із кріпленням гвинтом через торець, ключ-ключ або ключ-вертушка. Довжину циліндра підбирають за товщиною полотна разом із ручками чи накладками, щоб він не виступав назовні більш ніж на кілька міліметрів: виступаючий циліндр — найслабше місце дверей. Найточніше — зняти старий циліндр і виміряти обидві половини від кріпильного отвору.
Ручки беруть під міжосьову 85 мм: або ручка на планці з отвором PZ, або роздільний варіант — ручка на розетці плюс накладка PZ на циліндр. Для дверей на вулицю додайте броненакладку: вона ставиться на ті самі отвори і закриває серцевину від висвердлювання.
Як замінити врізний замок у металевих дверях самому
Відчиніть двері й зафіксуйте їх, щоб не гойдалися. Викрутіть гвинт циліндра в торцевій планці, вставте ключ, трохи поверніть і витягніть циліндр. Зніміть ручки і накладки, викрутіть гвинти планки старого замка і витягніть корпус із паза — якщо сидить щільно, підважте викруткою біля планки, а не за ригелі.
Вставте новий корпус у паз, перевірте, що отвори під квадрат ручки і під циліндр збігаються з отворами в полотні, і прикрутіть планку. Поставте циліндр, закрутіть його гвинт, надіньте ручки. При відчинених дверях кілька разів прокрутіть ключ на повний хід і натисніть ручку — усе має йти без зусилля. Лише після цього зачиняйте двері й дивіться, чи ригелі заходять у планку коробки.
Відгуки покупців
Ваш відгук
Дивіться також
Питання перед покупкою
Що означає 60/85 у назві замка Fuaro V10/C-3R14?
Це бексет і міжосьова відстань: 60 мм — від торцевої планки до осі циліндра, 85 мм — від осі ручки до центру циліндра. Саме ці два числа треба звірити зі старим замком перед покупкою.
Як виміряти міжосьову відстань замка?
Від центру квадрата ручки до центру отвору під циліндр. Можна міряти по старому замку або просто по дверях лінійкою. Для цієї моделі має бути 85 мм.
Чи йде в комплекті циліндр і ручка?
Ні, у коробці лише корпус замка. Циліндр профілю DIN, ручки під міжосьову 85 мм і накладки підбираються окремо — стара фурнітура з такою самою міжосьовою підійде.
Чи підійде цей замок для дерев'яних дверей?
Так, він призначений для металевих і дерев'яних вхідних дверей. У дерев'яному полотні під корпус 145 × 90 мм вибирають паз під планку 230 × 26 мм, у металевих дверях зазвичай паз уже є.
Чи можна замінити врізний замок самому?
Так, якщо розміри збігаються зі старим: викрутити циліндр, зняти ручки, викрутити планку, витягнути старий корпус і поставити новий у зворотному порядку. Потрібна хрестова викрутка, часу — до години.
Лівий чи правий цей замок?
У характеристиках виробника сторонність не вказана окремо. Перед покупкою надішліть фото дверей зсередини і торця зі старим замком — підкажемо, чи стане модель у ваш отвір і як орієнтувати засувку.
