AGB Art. Е302009907 Комплект пластин до шаблону для врізки петель Eclipse 3.0
Чому обирають цю модель
Край вікна зі сталі не зношується від копіювального кільця, тож гнізда залишаються точними на довгій дистанції.
Контур вікна відповідає петлям AGB Eclipse 3.0 — немає потреби підганяти гнізда стамескою.
На пластині нанесено стрілку, щоб її не встановили у шаблон перевернутою.
Габарити 67 × 179 мм — пластина легко зберігається разом із шаблоном і не займає місця в кейсі.
Пластини зроблені тим самим виробником, що й петлі, тож геометрія узгоджена.
Опис і характеристики
AGB Art. Е302009907 — комплект пластин до шаблону для врізки петель Eclipse 3.0. Пластини встановлюють у шаблон, і вони задають точний контур гнізда під петлю: фрезер з копіювальним кільцем іде по вікну пластини, а в торці полотна чи коробки виходить гніздо потрібної форми.

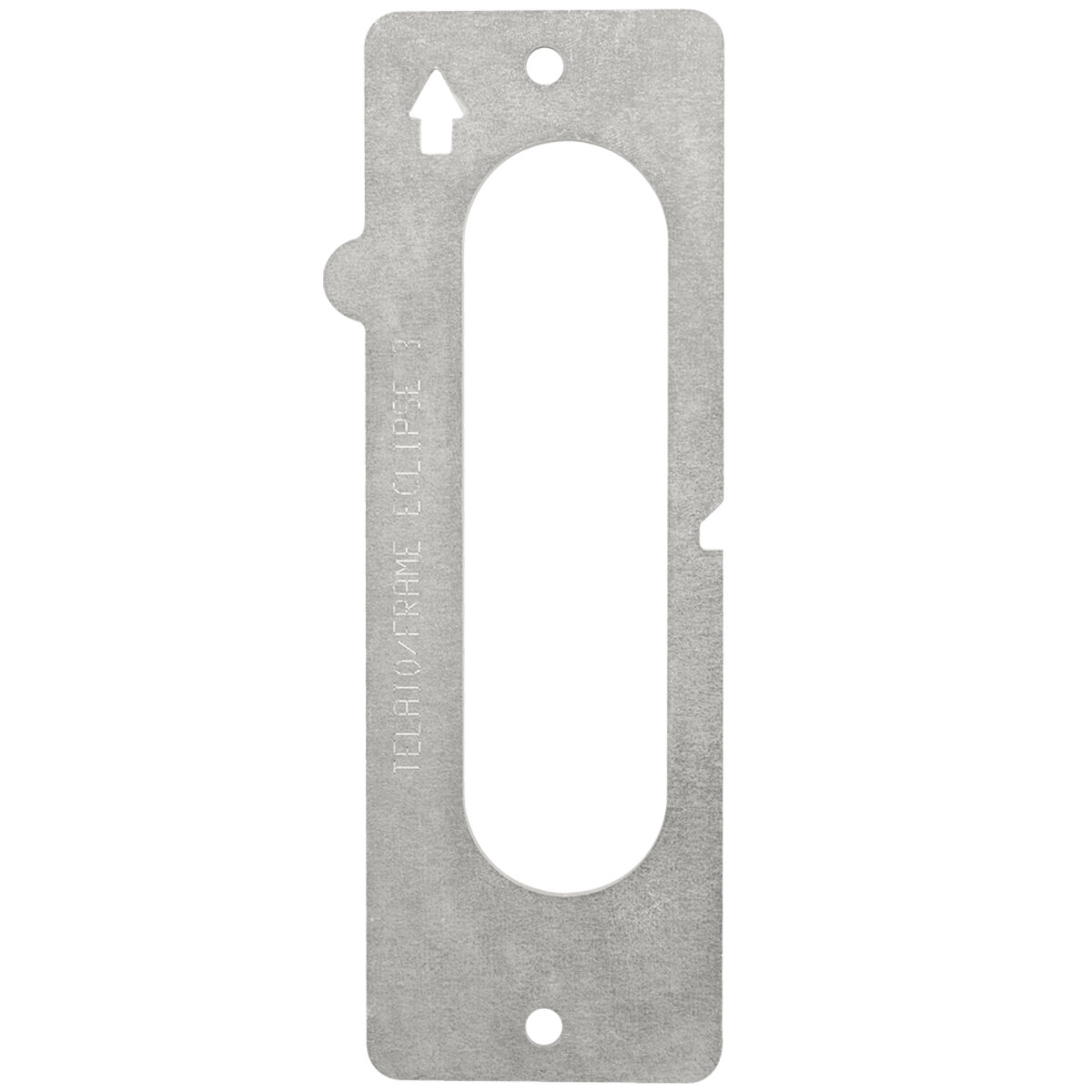

За даними постачальника: виробник — AGB, Італія; матеріал — сталь; габарити — 67 мм завширшки і 179 мм завдовжки. На фото — сталева пластина з видовженим овальним вікном, монтажними отворами по краях, стрілкою для правильної орієнтації і виступами для фіксації в шаблоні.
Сталь обрано не випадково: копіювальне кільце фрезера постійно ковзає по краю вікна, і дерев'яний чи пластиковий копір з часом стерся б. Сталева пластина тримає контур незмінним сотні врізок.
У каталозі є дві позиції пластин для Eclipse 3.0 з різними артикулами — під різні виконання петель, тому підбирайте пластину за артикулом своєї петлі.
Технічні характеристики
| Виробник | AGB |
| Країна | Італія |
| Артикул | Е302009907 |
| Призначення | пластини до шаблону для врізки петель Eclipse 3.0 |
| Матеріал | сталь |
| Ширина | 67 мм |
| Глибина (довжина) | 179 мм |
Кому підійде і як обрати
- Монтажники, які працюють з шаблоном AGB і ставлять петлі Eclipse 3.0.
- Цехи, що виготовляють двері під приховані петлі AGB.
- Майстри, у яких шаблон уже є, а потрібна пластина під інший типорозмір петлі.
- Не підходить без шаблону — пластина є вставкою, а не самостійним інструментом.
- Не для петель інших серій чи виробників.
Сумісність і монтаж
- Звірте артикул пластини з моделлю петлі Eclipse 3.0, яку будете ставити.
- Пластина встановлюється в шаблон AGB для врізки петель Eclipse.
- Діаметр копіювального кільця і фрези узгодьте з інструкцією AGB до шаблону.
- Перед роботою перевірте орієнтацію пластини за стрілкою.
Як встановити пластину в шаблон
Пластину вкладають у посадкове місце шаблону так, щоб стрілка вказувала в бік, передбачений інструкцією, і закріплюють. Після цього шаблон з пластиною кладуть на торець полотна, вирівнюють за розміткою і фіксують. Фрезер ставлять на пластину так, щоб копіювальне кільце лягло у вікно, і ведуть по контуру. Пластину не варто знімати й ставити під час врізки однієї партії — так усі гнізда вийдуть ідентичними.
Як обрати між двома пластинами для Eclipse 3.0
Обидві позиції — пластини для серії Eclipse 3.0, але з різними артикулами під різні виконання петель. Найпростіше — подивитися артикул петлі, яку ви ставите, і надіслати його менеджеру: ми підкажемо, яка пластина потрібна. Купувати пластину навмання не варто — гніздо, вирізане не під ту петлю, доведеться виправляти, а на дорогому полотні це складно.
Типові помилки при фрезеруванні
Найчастіше помиляються з глибиною: гніздо роблять за один прохід, фреза перегрівається і рве деревину. Правильно — кілька проходів зі збільшенням глибини. Друга помилка — слабко закріплений шаблон: під час роботи він зсувається, і контур гнізда «пливе». Третя — фрезерування з копіювальним кільцем не того діаметра: гніздо виходить більшим або меншим, ніж потрібно.
Зберігання пластин
Тримайте пластини в кейсі разом із шаблоном, підписавши кожну її артикулом. Сталь не боїться вологи так, як дерево, але після роботи пластину варто очистити від смоли та стружки — налиплий бруд по краю вікна змінює контур гнізда.
Відгуки покупців
Ваш відгук
Дивіться також · AGB
Питання перед покупкою
Для чого потрібні пластини AGB Е302009907?
Це копіри, які встановлюють у шаблон для фрезерування гнізд під петлі AGB Eclipse 3.0.
З якого матеріалу пластини і який їх розмір?
Сталь, 67 × 179 мм, виробництво Італія.
Чим ця пластина відрізняється від сусідньої позиції для Eclipse 3.0?
Обидві для Eclipse 3.0, але під різні виконання петель. Підбирайте за артикулом петлі.
Чи можна отримати пластини AGB у Камʼянці-Подільському?
Так, відправляємо Новою поштою у відділення або поштомат Камʼянця-Подільського; вартість доставки покаже кошик.
Чи можна працювати з пластиною без шаблону?
Ні, пластина встановлюється в шаблон AGB.
Чи підійде пластина для петель Eclipse старших серій?
Вона розрахована на Eclipse 3.0. Для інших серій уточніть у менеджера.
Як відбувається оплата і повернення?
Оплата при отриманні у відділенні Нової пошти, карткою онлайн або частинами від ПриватБанку. 14 днів на обмін чи повернення, якщо товар не використовували — умови на сторінці Обмін і повернення.
