Mottura Art. 30601VD50C5 Замок накладний 5-риг з натискним циліндром, з ручкою зсередини

Mottura Art. 30601VD50C5 — бічний накладний замок для вхідних дверей з п'ятьма точками замикання, натискним циліндром ззовні і ручкою зсередини. Це старша модель у порівнянні з трьохригельною: більше ригелів — більше точок фіксації полотна в коробці.

Дані постачальника: відстань до ключового отвору (видалення) — 63 мм, діаметр зовнішнього натискного циліндра — 50 мм, оздоблення — фарбування в коричневий колір, у серійній комплектації — 3 ключі. На фото видно корпус із п'ятьма ригелями, окремий приймач з отворами під них, чорну ручку на корпусі, шестигранну накладку і ключі.

Натискний циліндр — характерне рішення серії Mottura: зовнішня частина замка має вигляд круглого циліндра, через який замок відмикають ключем, а зсередини ним керують ручкою без ключа.

Позначка VD відрізняє цю позицію від дзеркальної 30601VS50C5 — сторону дверей визначають до замовлення.

Технічні характеристики

Кому підійде і як обрати

• Вхідні двері приватного будинку, де потрібна посилена фіксація полотна і зручне замикання зсередини.
• Двері квартири як додатковий замок з високою кількістю точок замикання.
• Металеві чи дерев'яні вхідні двері з міцною основою під накладний корпус.
• Не підійде для дверей, яким потрібне виконання VS, — оберіть 30601VS50C5.
• Не для легких міжкімнатних полотен — замок розрахований на вхідні двері.

Сумісність і монтаж

• Звірте сторону дверей з виконанням VD; надішліть менеджеру фото дверей зсередини.
• Розмітку отвору під циліндр робіть з урахуванням видалення 63 мм і діаметра циліндра 50 мм.
• Коробка має бути достатньо міцною і широкою для приймача п'яти ригелів.
• Перевірте товщину полотна, щоб циліндр правильно вийшов на зовнішню площину.

Чому кількість ригелів має значення

Коли двері намагаються віджати, навантаження припадає на ригелі та приймач. Що більше ригелів, то ширше розподіляється зусилля і то важче вигнути полотно в одній точці. П'ять ригелів цього замка — помітний крок порівняно з трьохригельною моделлю. Для приватного будинку, де двері виходять на вулицю, така посилена фіксація особливо доречна.

Як правильно розмітити двері

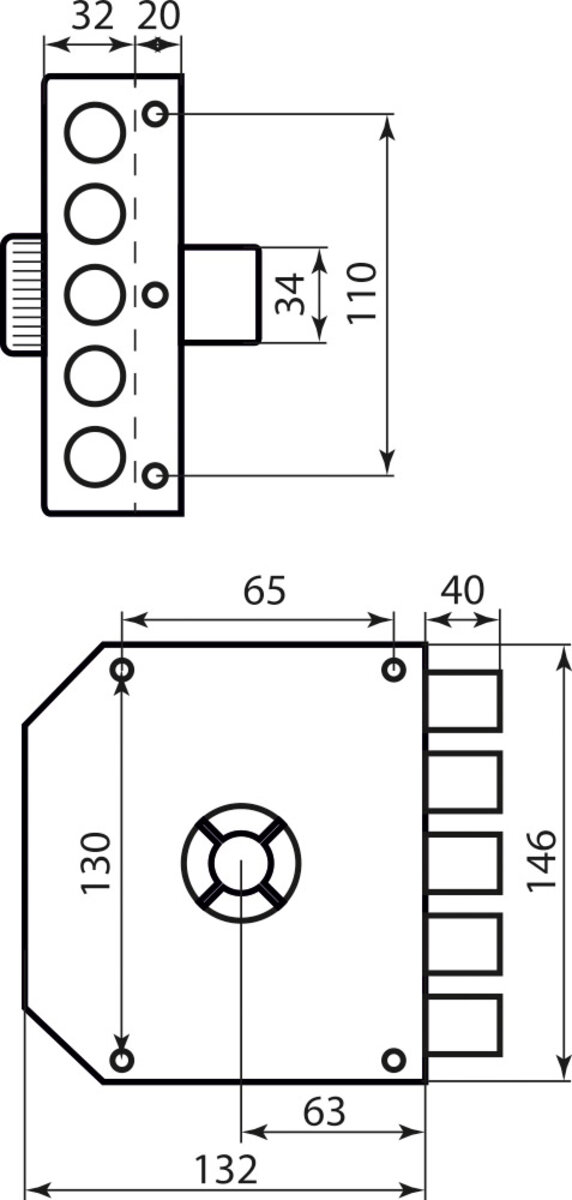

Відстань до ключового отвору 63 мм визначає, на якій відстані від краю корпусу проходить циліндр. Діаметр натискного циліндра 50 мм — це розмір отвору, який свердлять у полотні. Тому розмітку роблять від корпусу замка, приклавши його до полотна. Помилка в кілька міліметрів призведе до перекосу циліндра, і ключ повертатиметься з зусиллям. Якщо ви не маєте досвіду, монтаж краще довірити майстру.

Монтаж приймача

Приймач для п'яти ригелів довгий, і його кріплять до тіла коробки міцними шурупами або болтами. Спершу встановіть корпус, потім при відчинених дверях висуньте ригелі, зачиніть двері і позначте положення приймача. Після кріплення перевірте, що всі ригелі заходять без тертя: навіть один ригель, що чіпляє, робить роботу ключа і ручки важкою.

Обслуговування

Раз на рік змащуйте ригелі тонким шаром мастила, перевіряйте кріплення корпусу і приймача. Циліндр обслуговують спеціальним засобом для циліндрів. Ключі зберігайте окремо від зв'язки з іншими ключами, якщо замок стоїть на вулиці, — так менше шансів загубити їх усі разом.
