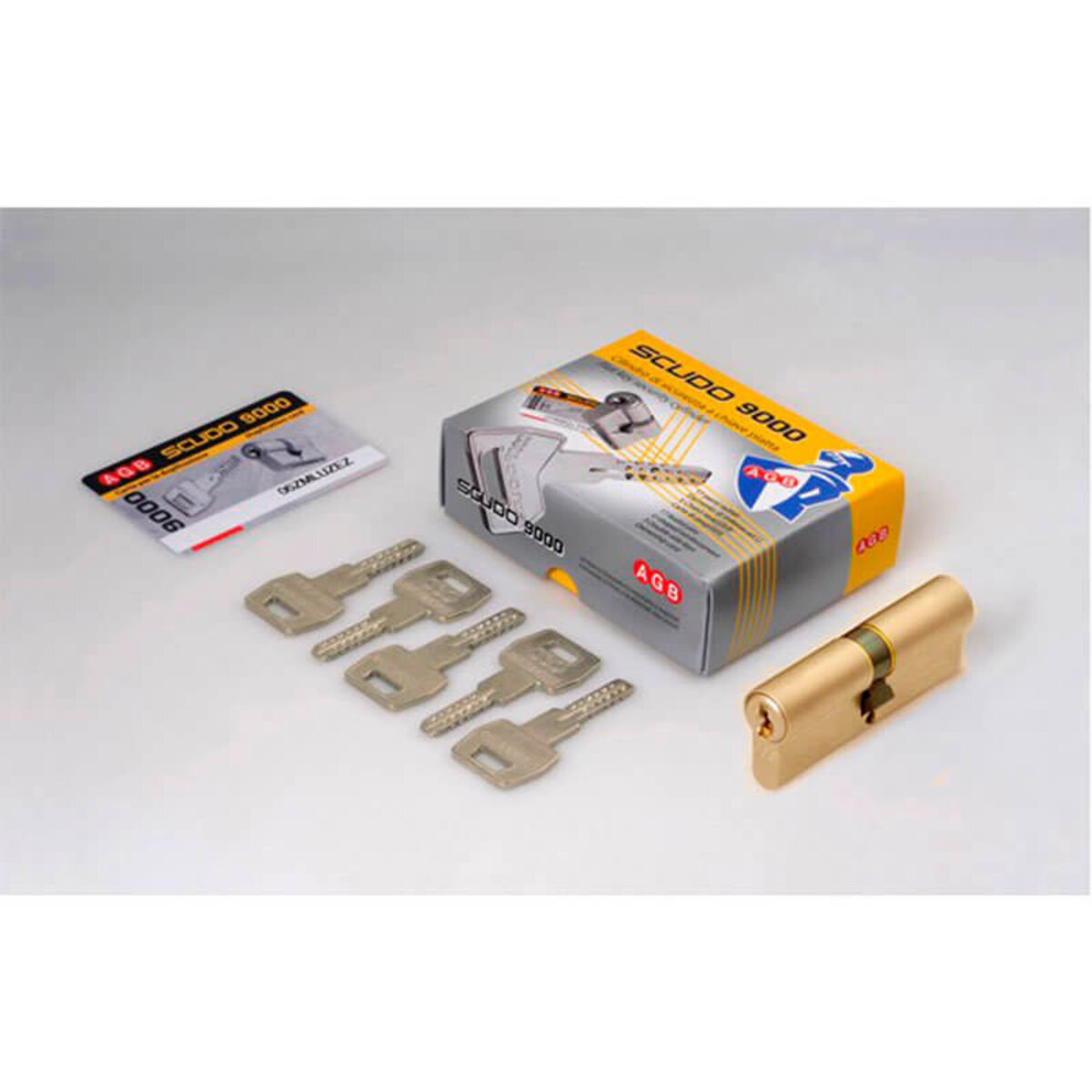

AGB Art. C920105040 Циліндр Scudo 9000 100mm пол.латунь

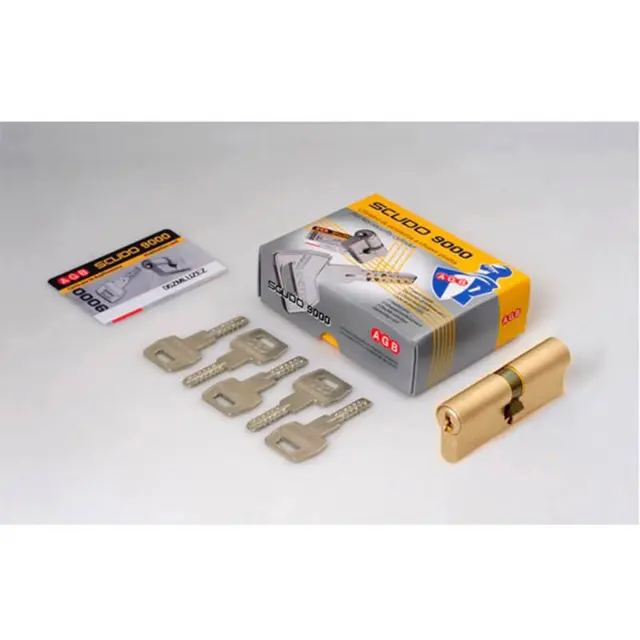

AGB Scudo 9000 з артикулом C920105040 — латунна серцевина загальною довжиною 100 мм. Серед латунних Scudo 9000 на 100 мм вона має свій артикул, а отже й свою розбивку сторін відносно кулачка. Її підбирають, коли треба замінити циліндр у товстих вхідних дверях із золотистою фурнітурою і зробити це так, щоб обидва торці стали врівень з накладками.

Механізм секретний: виробник називає плоский двосторонній ключ і сімнадцять радіальних пінів та контрпінів із загартованої нержавіючої сталі. Покриття — полірована латунь. Тип сторін (ключ-ключ чи поворотник) назва не вказує, тож звіряйте його разом з розбивкою за артикулом C920105040.

Добра новина для тих, хто хоче обійтися без майстра: європрофільний циліндр міняється звичайною викруткою. Нижче — покрокова інструкція і перелік того, що перевірити після заміни.

Технічні характеристики

Кому підійде і як обрати

• Товсті вхідні двері з латунною фурнітурою, де зовнішня і внутрішня сторони мають різну товщину.
• Заміна циліндра своїми руками після переїзду чи втрати ключів.
• Двері, на яких стара серцевина виступала з одного боку через невідповідну розбивку.
• Не варто брати, якщо розбивка ваших дверей не збігається з цим артикулом.
• Не для хромованої фурнітури — візьміть варіант у нікелюванні.
• Ситуація, коли майстра чекати довго, а змінити ключі потрібно сьогодні, — заміна такого циліндра доступна і без досвіду.

Сумісність і монтаж

• Виміряйте старий циліндр: загальна довжина 100 мм і обидві сторони від центру кулачка.
• Порівняйте виміри з даними артикула C920105040, а при сумнівах — надішліть нам фото з лінійкою.
• Довшу сторону асиметричного циліндра ставлять туди, де накладка або обшивка товща.
• Уточніть тип сторін перед замовленням — у назві він не вказаний.

Покрокова заміна серцевини

Відчиніть двері й знайдіть у торці полотна, навпроти циліндра, довгий стяжний гвинт. Викрутіть його повністю. Вставте старий ключ і поверніть його приблизно на чверть оберту так, щоб кулачок сховався в корпус, — циліндр почне виходити, якщо злегка потягнути за ключ. Вийміть серцевину. Новий циліндр вставте тим самим боком назовні, що й старий, з кулачком у сховане положення, і вкрутіть стяжний гвинт до упору без надмірного зусилля.

Що перевірити, перш ніж зачинити двері

Не поспішайте зачиняти двері після монтажу. При відчиненому полотні кілька разів замкніть і відімкніть замок новим ключем з обох боків, переконайтеся, що ригелі виходять повністю, а ключ вільно виймається. Подивіться, чи торці стоять урівень з накладками. І лише тоді зачиняйте двері та повторіть перевірку — так ви уникнете ситуації, коли опинилися зовні з неробочим замком.

Типові помилки при самостійній заміні

Найчастіше циліндр ставлять навпаки — довшою стороною всередину, і зовні торець западає. Друга помилка — перетягнутий стяжний гвинт, від якого корпус перекошується і ключ іде туго. Третя — спроба вийняти серцевину, не повернувши ключ: кулачок тримає її в замку. Якщо щось пішло не так, зупиніться і напишіть нам — підкажемо, як діяти.
