AGB Art. A004021506 Механізм віконний мод. 402 (L1400-1600mm, Bs15mm)

Механізм віконний AGB мод. 402, артикул A004021506, — центральний запірний пристрій стулки, тобто довга планка з редуктором під ручку, що встановлюється в паз по краю стулки. Коли ви повертаєте віконну ручку, саме цей механізм передає рух до всіх запірних периметральних елементів вікна — цапф, які заходять за запірні планки на рамі й притискають стулку.

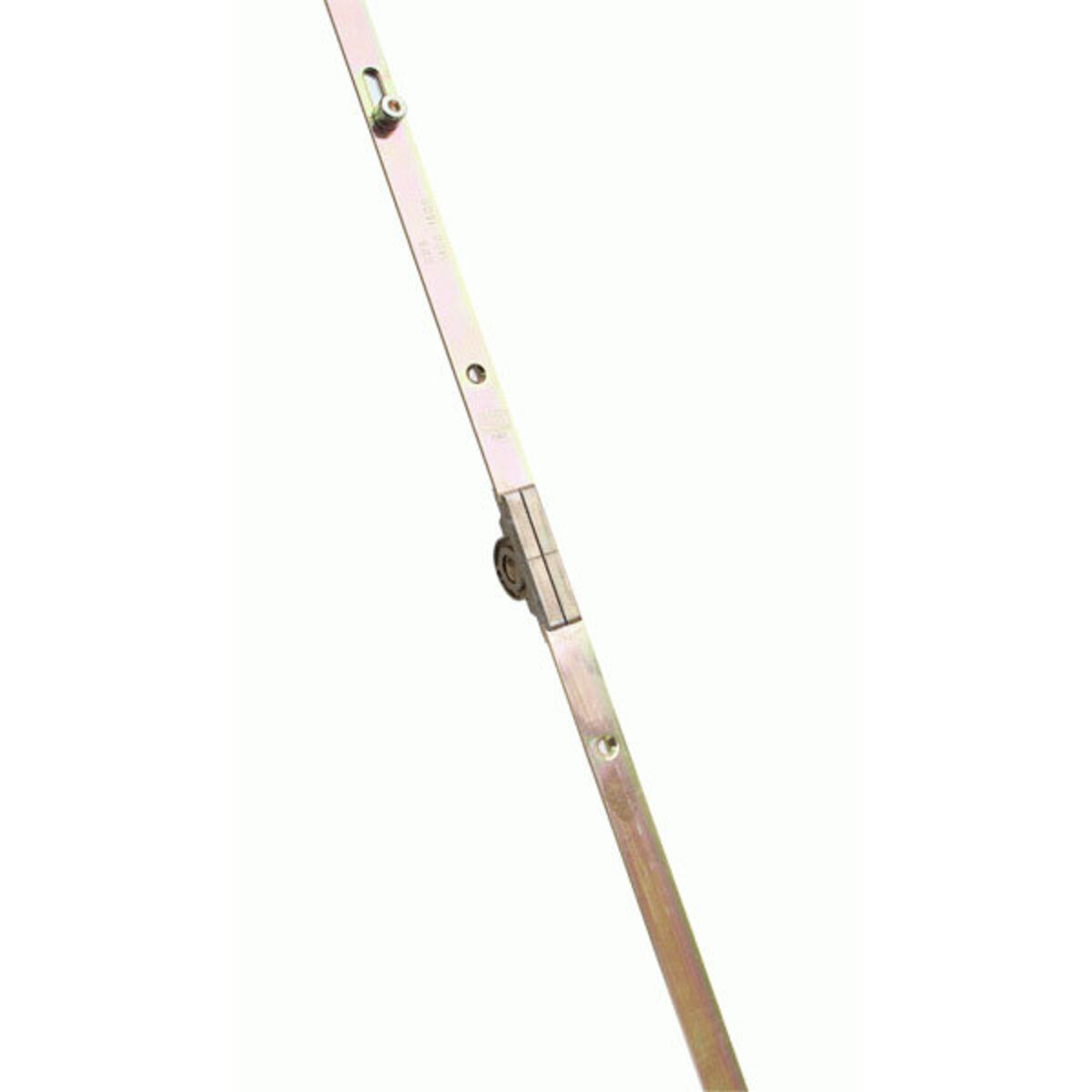

Позначення в назві: L1400–1600 мм — діапазон довжини, під який розрахований цей механізм (його обирають за висотою стулки), а Bs15 мм — дорн, тобто відстань від краю стулки до осі ручки. Обидва параметри потрібно звірити з вашим вікном до покупки. На фото — металева планка з механізмом під квадрат ручки по центру і рухомими елементами по довжині.

Такий механізм замінюють, коли ручка провертається вхолосту, вікно перестало щільно зачинятися, заклинює в одному з положень або поламався редуктор під ручкою. Сама стулка при цьому лишається, змінюється лише запірна частина.

Механізм — це деталь фурнітурної системи, тож мова йде про заміну «один в один»: важливі не лише довжина і дорн, а й сумісність з рештою фурнітури на стулці.

Технічні характеристики

Кому підійде і як обрати

• Заміна зламаного центрального механізму на вікні з фурнітурою AGB.
• Вікно, ручка якого провертається вхолосту або заклинює в одному положенні.
• Стулка, що перестала щільно притискатися, через знос механізму.
• Майстри з ремонту вікон, яким потрібен механізм з артикулом A004021506.
• Не підходить, якщо у вас фурнітура іншої системи або висота стулки й дорн не відповідають L1400–1600 і Bs15.

Сумісність і монтаж

• Зніміть стару планку або знайдіть на ній маркування — звірте виробника, модель і артикул.
• Поміряйте висоту стулки, під яку потрібен механізм, і перевірте, що вона в діапазоні L1400–1600 мм.
• Поміряйте дорн: відстань від краю стулки до центру отвору під ручку має бути 15 мм.
• Переконайтеся, що решта фурнітури стулки (кутові передачі, запори) сумісна з механізмом AGB.

Як зрозуміти, що зламався саме механізм

Якщо ручка вільно крутиться і нічого не відбувається — найчастіше зношений редуктор механізму або зламано зачеплення з ручкою. Якщо ручка повертається, але вікно не притискається по всьому периметру, проблема може бути як у механізмі, так і в кутових передачах чи регулюванні цапф. Перш ніж купувати, огляньте стулку відкритою: подивіться, чи рухаються всі цапфи при повороті ручки.

Які параметри звірити перед покупкою

Три головні речі: виробник і модель фурнітури, діапазон довжини L і дорн Bs. Модель і артикул часто вибиті на самій планці механізму. Довжину визначає висота стулки — механізм має відповідати діапазону L1400–1600 мм. Дорн міряють від краю стулки до центру квадрата під ручку; тут це 15 мм. Якщо хоч один параметр не збігається, механізм не стане правильно.

Самостійно чи з майстром

Заміна центрального механізму вимагає зняття стулки або щонайменше ручки й накладок, викручування кріплень і точної установки нової деталі в паз фурнітури. Якщо ви раніше не працювали з віконною фурнітурою, краще довірити роботу майстру: неправильне встановлення призводить до продування, перекосу стулки або заклинювання. Майстер також відрегулює притиск після заміни.

Як продовжити життя механізму

Двічі на рік, навесні й восени, змащуйте рухомі елементи фурнітури спеціальним мастилом для вікон і кілька разів проверніть ручку в усі положення. Не тягніть стулку за ручку в напівповернутому положенні — це головна причина поломок редуктора. Якщо стулка почала чіплятися за раму, відрегулюйте її, а не прикладайте силу до ручки.
