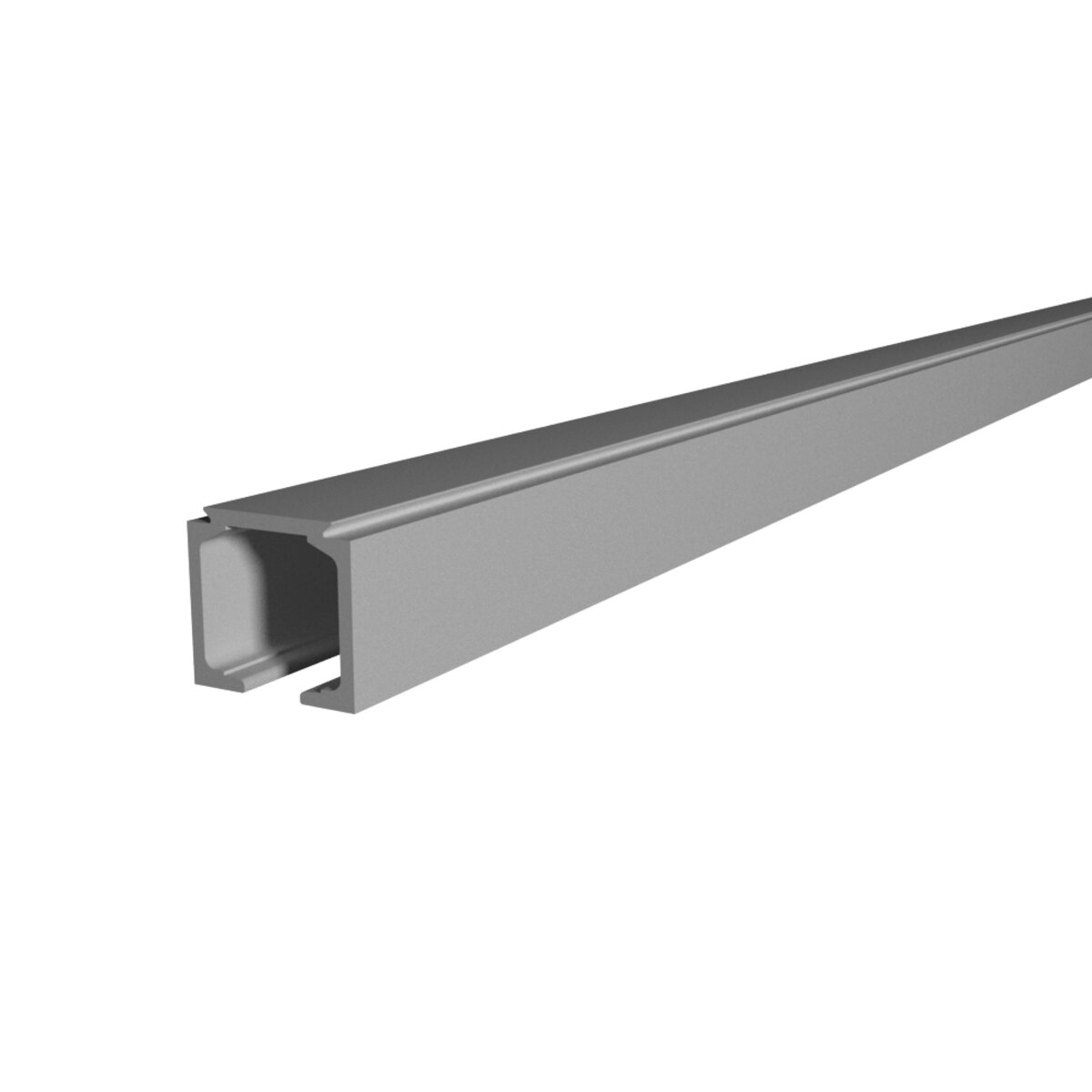

Koblenz Art.Kart 1 Направляюча 6м

Koblenz Art. Kart 1 — алюмінієва напрямна довжиною 6 м для розсувних систем лінійки Kart. Це базовий профіль без секції під доводчик, який купують «у запас»: монтажники ріжуть його під конкретні прорізи на об'єкті, а власники будинків обладнують одним профілем кілька розсувних дверей чи довгу розсувну перегородку.

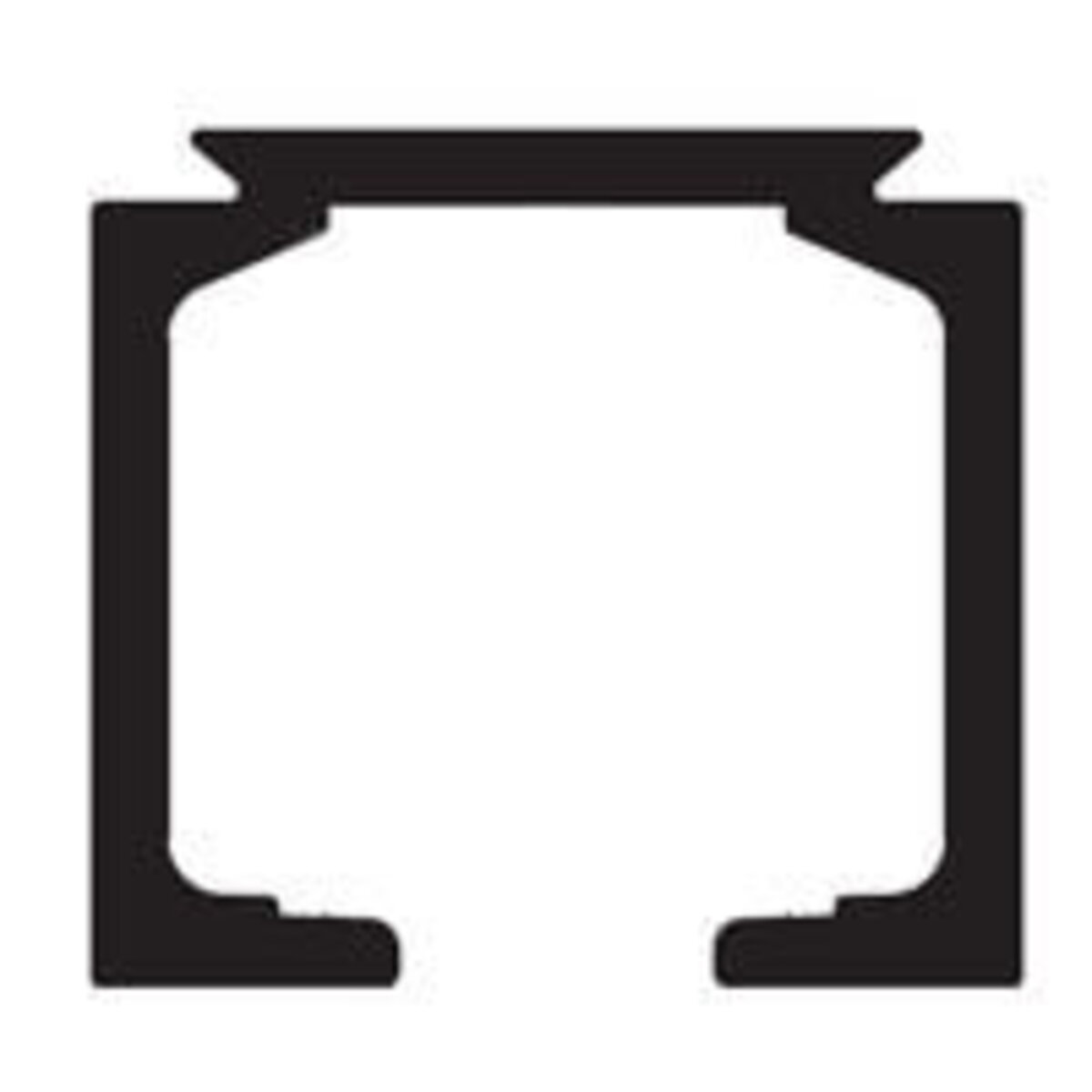

Профіль Koblenz — алюмінієвий, виготовлений в Італії. Замість звичайного фото товар показано кресленням перерізу: видно коробчастий профіль з верхньою площиною для кріплення до стелі, двома внутрішніми поличками-доріжками для роликів і пазом знизу, через який проходять кронштейни візків. Ролики рухаються всередині, тож доріжки кочення захищені від пилу і механічних пошкоджень.

Якщо вам потрібна м'яка зупинка полотна, зверніть увагу на версію Kart 1 ABS — вона має додаткову секцію під доводчики.

Технічні характеристики

Кому підійде і як обрати

• Квартира чи будинок з кількома розсувними дверима однієї системи.
• Довга розсувна перегородка з кількох полотен.
• Монтажники, які ріжуть профіль під прорізи на об'єкті.
• Офіс з серією однакових розсувних дверей.
• Не обирайте, якщо плануєте доводчики ABS: для них потрібна версія профілю з позначкою ABS.

Сумісність і монтаж

• Візки й аксесуари беріть з лінійки Koblenz Kart.
• Для доводчиків ABS потрібен інший профіль — Kart 1 ABS.
• Ріжте пилкою по алюмінію з дрібним зубом і зачищайте торці.
• Уточніть у менеджера доставку довгомірного вантажу.

Як читати переріз профілю

Креслення перерізу показує, як рейка працює. Верхня широка площина — місце кріплення до стелі чи кронштейна. Внутрішні полички по боках — доріжки, по яких котяться ролики візків. Нижній паз — проріз, через який проходить кронштейн, що тримає полотно. Ширина паза і форма поличок визначають, які візки підходять, тому профіль і візки беруть з однієї лінійки.

На кресленні також добре видно, що профіль симетричний відносно паза: візки можна ставити з будь-якого боку, а рейку — кріпити без прив'язки до напрямку руху полотна. Це спрощує монтаж, коли на одній довгій рейці працюють кілька полотен.

Прихований монтаж у стелю

Плоска верхня площина профілю дозволяє вбудувати рейку в нішу підвісної стелі або в паз у гіпсокартоні. Тоді над прорізом не видно ні рейки, ні візків — полотно ніби висить у повітрі. Нішу роблять трохи ширшою за профіль, з урахуванням можливості зняти полотно для обслуговування. Над нішею має бути міцна основа — бетонна плита або закладний брус.

Якщо прихований монтаж робиться в гіпсокартонній стелі, закладну під профіль ставлять ще до обшивки, а нішу формують так, щоб профіль сідав урівень з поверхнею. Після шпаклювання й фарбування краї ніші захистіть малярним скотчем, поки встановлюєте візки й полотно.

Різання і маркування відрізків

Перед різанням складіть список прорізів з потрібною довжиною напрямних і перевірте суму. Ріжте торцювальною пилою з диском для кольорових металів або ножівкою по металу з дрібним зубом, тримаючи профіль затиснутим, щоб не пом'яти його. Після різу зачистіть задирки і підпишіть кожен відрізок маркером на верхній площині.
