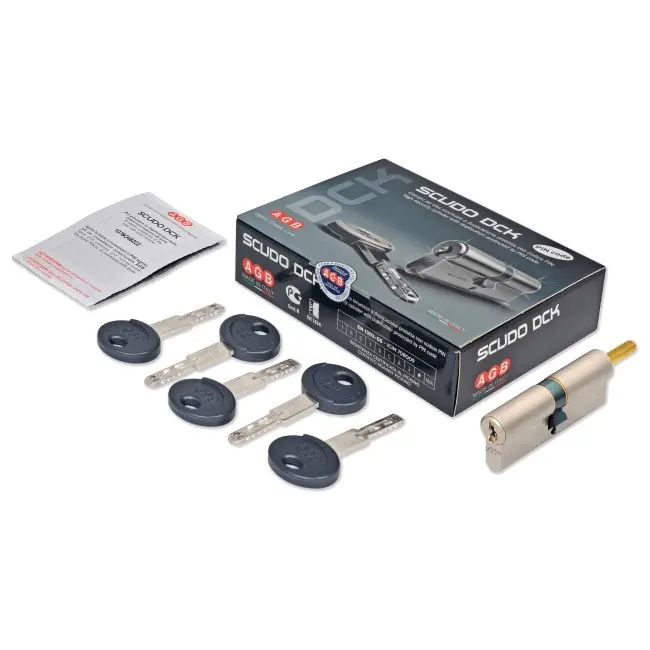

Циліндр (серцевина) замка AGB ScudoDCK/80мм, 45/35, шток-ключ, матовий нікель

Циліндр AGB ScudoDCK 80 мм 45/35 шток-ключ — серцевина з ключем з одного боку і штоком з іншого. Шток — це стрижень, на який зсередини надягається вертушка чи поворотник з комплекту дверної фурнітури. Ця серцевина потрібна, коли в дверях уже стояла серцевина зі штоком і її треба замінити: ключ загубили, механізм зносився або ви переїхали.

Довжина корпусу 80 мм, половини 45 і 35 мм від осі кулачка. Покриття — матовий нікель, артикул виробника C12416.40.30, бренд AGB (Італія). Вертушки в комплекті немає — вона лишається з вашої фурнітури.

Багато хто дізнається, що в дверях стоїть серцевина зі штоком, лише знявши стару. Нижче — як розпізнати її заздалегідь, щоб замовити правильну заміну з першого разу.

Асиметрія 45/35 підходить для дверей, де одна сторона на кілька міліметрів товща. Розташування штоку на цьому артикулі звіряємо до відправки.

Технічні характеристики

Кому підійде і як обрати

• Заміна зношеної серцевини зі штоком, коли фурнітура в доброму стані.
• Двері з накладкою, у якої зсередини знімна вертушка під шток.
• Полотно, де одна сторона має 45 мм від центру гвинта до площини фурнітури, а друга — 35 мм.
• Переїзд у квартиру, де треба оновити секретність, не змінюючи вигляд дверей.
• Не беріть, якщо вертушка вбудована в стару серцевину і знімається разом з нею, — тоді вам потрібна серцевина з вертушкою.

Сумісність і монтаж

• Замок під європрофільний циліндр.
• Вертушка фурнітури повинна бути розрахована на шток.
• Корпус 80 мм; шток виходить за торець і в довжину не рахується.
• Напишіть, де у вас товща сторона, — підтвердимо, що шток опиниться всередині.

Як зрозуміти, що у вас серцевина зі штоком

Подивіться на внутрішню вертушку. Якщо вона кріпиться до накладки чи розетки гвинтом або фіксатором і знімається окремо, а під нею видно металевий стрижень, — у дверях серцевина зі штоком. Якщо ж вертушка — одне ціле з корпусом серцевини і не знімається, — це звичайна серцевина з вертушкою. Інша ознака: у документації до накладки вказано, що вона потребує циліндра зі штоком.

Як поміряти стару серцевину

Зніміть вертушку фурнітури, викрутіть гвинт кріплення в торці дверей і витягніть серцевину, повернувши ключ. Поміряйте від центру отвору під гвинт до кожного торця корпусу. Шток не враховуйте. Якщо вийшло 45 і 35 мм, ця позиція — пряма заміна. Сфотографуйте стару серцевину збоку — фото допоможе звірити довжину і форму штоку.

Монтаж і що робити, якщо вертушка не тримається

Корпус заводять у замок так, щоб шток дивився в приміщення, а замкова щілина — на сходову клітку чи вулицю. Отвір під гвинт має збігтися з отвором у планці замка — тоді гвинт закручується легко, без перекосу. Затягніть його помірно. Вертушку фурнітури насадіть на шток до упору й зафіксуйте. Перевірте ключ і вертушку при відчинених дверях: ригель має висуватися повністю.

Перевірте, чи вертушка повністю насаджена на шток і чи затягнутий її фіксатор або гвинт. Якщо вертушка все одно прокручується або форма штоку не збігається з гніздом вертушки, не підточуйте й не підгинайте деталі — так можна зіпсувати і серцевину, і фурнітуру. Надішліть фото старої серцевини та вертушки, і ми підкажемо сумісну позицію.
