Циліндр (серцевина) замка AGB Mod. 5000 PS/60мм, 30/30, шток-ключ, матовий нікель

Циліндр AGB Mod. 5000 PS 60 мм 30/30 шток-ключ — серцевина з ключем з одного боку і штоком з іншого. Шток — це металевий стрижень, на який надягається поворотник з дверної фурнітури: ручки на планці, броненакладки з вертушкою чи дизайнерської розетки. Сама вертушка в комплект серцевини не входить.

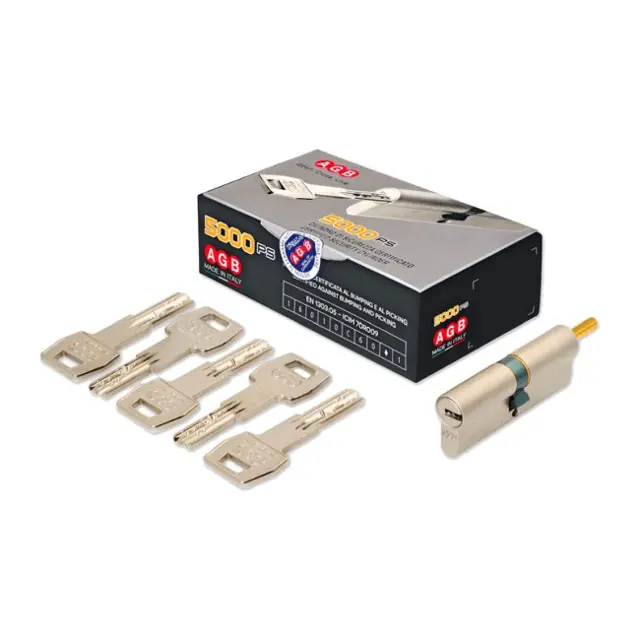

Довжина корпусу 60 мм, половини однакові — 30 і 30 мм від осі кулачка. Покриття — матовий нікель, артикул виробника CA2416.25.25, бренд AGB з Італії. На фото комплекту видно шток золотистого кольору, плоскі ключі серії Mod. 5000 PS та фірмову коробку.

Такі серцевини обирають, коли фурнітура на дверях уже має свій поворотник, і хочеться, щоб він працював замість звичайної вертушки. Тоді з боку приміщення дизайн дверей лишається цілісним.

Розмір 60 мм — для тонких полотен з однаковою товщиною обох сторін: міжкімнатні двері з замком під циліндр, двері кабінету, офісу чи підсобного приміщення.

Технічні характеристики

Кому підійде і як обрати

• Двері з ручкою на планці, у якій є поворотник під циліндр зі штоком.
• Двері, де стара серцевина зі штоком зношена, а фурнітура в доброму стані.
• Тонке полотно з замірами по 30 мм від осі гвинта до накладок.
• Інтер'єр, де вертушка має бути того ж кольору й форми, що й ручка.
• Не підходить, якщо у фурнітурі немає поворотника під шток — тоді потрібна серцевина з вбудованою вертушкою.

Сумісність і монтаж

• Замок під європрофільний циліндр.
• Поворотник вашої фурнітури має бути розрахований на циліндр зі штоком; звірте це до покупки.
• Від осі гвинта до площини накладки з кожного боку близько 30 мм.
• Шток з'єднується з поворотником усередині накладки — переконайтеся, що отвір накладки під нього.

Ручка на планці з поворотником: як це працює

Деякі ручки виготовляються на довгій планці, у нижній частині якої є отвір під циліндр. Зсередини на такій планці замість отвору стоїть поворотник. Щоб він керував замком, у дверях має бути серцевина зі штоком: шток проходить у поворотник, і, повертаючи його, ви повертаєте кулачок серцевини. Ззовні ж працює ключ. Без штоку поворотник просто не з'єднається з механізмом.

Як підібрати заміну старої серцевини зі штоком

Вийміть стару: викрутіть гвинт у торці, зніміть поворотник фурнітури, якщо він заважає, поверніть ключ і витягніть серцевину. Поміряйте від центру отвору під гвинт до кожного торця корпусу (без штоку). Якщо обидва виміри по 30 мм, ця позиція підходить. Порівняйте також, як шток виходить зі старої серцевини, і, якщо є сумнів, надішліть фото менеджеру.

Встановлення і що робити, якщо поворотник прокручується

Вставте нову серцевину штоком у бік приміщення, ключовою частиною — назовні. Закріпіть гвинтом. Поставте поворотник фурнітури на шток і закріпіть накладку. Перевірте роботу при відчинених дверях: ключ і поворотник мають повертатися без зусиль і висувати ригель повністю.

Якщо поворотник крутиться, а замок не реагує, найімовірніше, він не насаджений на шток повністю або накладка зміщена. Зніміть накладку, вирівняйте поворотник на штоку й знову зафіксуйте. Не застосовуйте силу — так можна пошкодити шток.
