Циліндр (серцевина) замка AGB Mod. 5000 PS/90мм, 30/60, ключ-ключ, матовий нікель

Серцевина AGB Mod. 5000 PS 90 мм з розподілом 30/60 — циліндр під ключ з обох боків для дверей, у яких один бік товщий за інший аж на три сантиметри. Такий розподіл обирають для металевих дверей із масивною броненакладкою чи захисним щитом ззовні, коли всередині лише ручка на тонкій розетці.

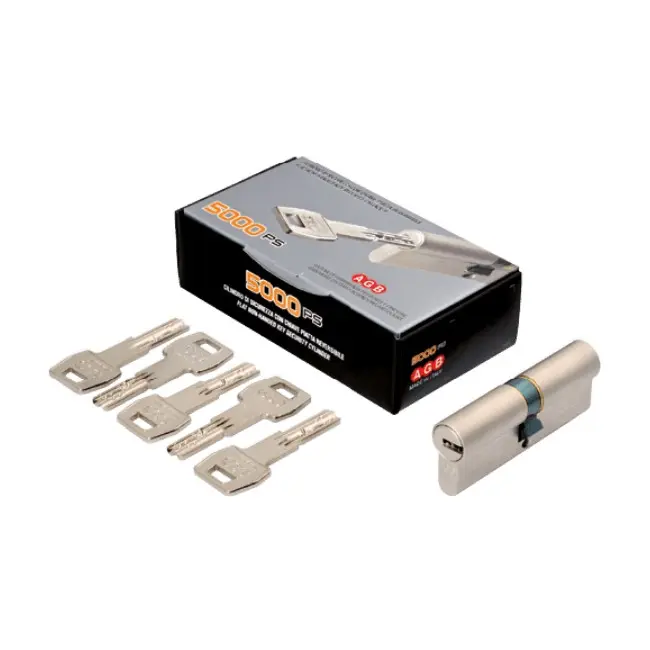

Від осі гвинта кріплення корпус іде на 30 мм в один бік і на 60 мм в інший, сумарна довжина — 90 мм. Свердловина під ключ на обох торцях. Покриття — матовий нікель. На фото серцевина поряд із фірмовою упаковкою серії; у наборі, за даними постачальника, — циліндр, п'ять ключів і кріпильний гвинт. Артикул виробника CA0016.25.55, бренд італійський.

З усіх розмірів серії цей — один із найбільш асиметричних. Тут не можна покладатися на загальну довжину: потрібні два окремі заміри і чітке розуміння, з якого боку товщина більша. Інакше серцевина вилізе з одного боку на кілька сантиметрів.

Матовий нікель на металевих дверях виглядає стримано і добре поєднується з броненакладками в сріблястому, сатиновому чи хромованому кольорі.

Технічні характеристики

Кому підійде і як обрати

• Металеві вхідні двері з масивною броненакладкою ззовні та тонкою розеткою зсередини.
• Двері з захисним щитом лише з вуличного боку.
• Будинок, гараж чи склад, де зсередини теж замикають ключем.
• Заміна наявної серцевини 30/60 з втраченими ключами.
• Не підійде, якщо різниця між сторонами ваших дверей невелика — для них є менш асиметричні розміри.

Сумісність і монтаж

• Заміри від центру кріпильного гвинта до площини накладки: близько 60 мм з боку броненакладки, близько 30 мм з протилежного.
• Половина 60 мм іде з товщого боку; при помилці торець виступить на кілька сантиметрів.
• Виступ над площиною накладки — максимум 2–3 мм.
• Для врізних замків під євроциліндр із кріпильним гвинтом у торці дверей.

Чому броненакладка вимагає довгої половини

Броненакладка — товста сталева пластина, яку ставлять на зовнішній бік дверей поверх циліндра. Вона додає товщини саме з вулиці, тому половина серцевини з цього боку має бути довшою. Якщо поставити симетричний циліндр, ключ із вулиці не дістане до механізму або ввійде неповністю, а зсередини серцевина стирчатиме. Розподіл 30/60 розрахований саме на таку різницю.

Як міряти двері з броненакладкою

Відчиніть двері, знайдіть гвинт кріплення на торці. Від його центру відміряйте до зовнішньої площини броненакладки — це довгий бік. Потім від центру гвинта до площини внутрішньої розетки — це короткий бік. Якщо вийшло близько 60 і 30 мм, серцевина 30/60 стане рівно. Запишіть, який бік зовнішній, щоб не переплутати при встановленні.

Монтаж сильно асиметричного циліндра

Перед встановленням покладіть серцевину на торець дверей так, щоб отвір під гвинт збігся з гвинтом кріплення, і подивіться, де закінчуються її торці. Довгий має лягти на площину броненакладки, короткий — на розетку. Тільки після цього вставляйте ключ, вирівнюйте кулачок і заводьте циліндр у гніздо. Перевірте роботу при відчинених дверях з обох боків.
