Шаблон для завіси 3D/14мм и 3D/16мм

Шаблон для завіси 3D/14мм і 3D/16мм — це кондуктор, який задає точне положення й напрям свердління отворів під штирі ввертних петель. З ним отвори в полотні й коробці виходять на правильній відстані від краю й строго перпендикулярно, і петля стає рівно з першого разу — без підгонки, повторного свердління й зіпсованих полотен.

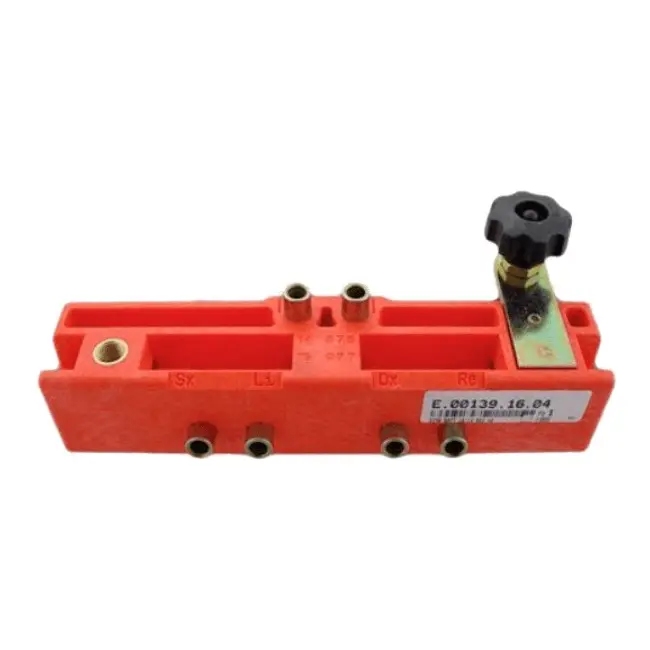

За даними постачальника: бренд CELESTE, артикул виробника E00139.16.04, шаблон призначений для завіс 3D/14мм і 3D/16мм із регулюванням по висоті, вильоту й притиску. На фото — масивний корпус червоного кольору з металевими втулками-напрямними для свердла, затискачем із чорною ручкою-барашком для фіксації на полотні та маркуванням сторін: Sx/Li і Dx/Re — для лівих і правих дверей.

Такий інструмент потрібен насамперед майстрам і монтажникам, які регулярно ставлять ввертні петлі, але й для разового монтажу кількох дверей він виправдовує себе: помилка у свердлінні під ввертну петлю коштує набагато дорожче.

Технічні характеристики

Кому підійде і як обрати

• Монтажники дверей, які ставлять ввертні завіси 3D/14мм чи 3D/16мм.
• Столярні майстерні, що виготовляють полотна й коробки під ввертні петлі.
• Самостійний монтаж кількох дверей у будинку, коли хочеться зробити без помилок.
• Не потрібен, якщо ви ставите карткові чи накладні петлі — там інший принцип кріплення.
• Не розрахований на ввертні петлі інших типорозмірів чи систем.

Сумісність і монтаж

• Переконайтеся, що ваші петлі — 3D/14мм або 3D/16мм; під інші завіси шаблон не призначений.
• Підберіть свердло потрібного діаметра під штирі вашої петлі — шаблон задає положення й напрям, а не діаметр свердла.
• Перевірте, що затискач шаблону охоплює товщину вашого полотна чи коробки.
• Визначте руку відкривання дверей заздалегідь, щоб використовувати правильну сторону шаблону.

Чому без шаблону ввертну петлю ставити ризиковано

Ввертна петля тримається лише на штирях у просвердлених отворах. Якщо отвір пішов під кутом або зміщений на пару міліметрів, петля стає з перекосом: полотно чіпляє коробку, притиск нерівний, регулювання не допомагає. Виправити це можна тільки заглушуванням отворів і повторним свердлінням — а на дорогому полотні такий слід лишається назавжди.

Шаблон прибирає цей ризик: втулки задають і точку, і напрям, і відстань від краю, тож отвори виходять правильними незалежно від досвіду.

Як працювати з шаблоном

Розмітьте висоту петлі на полотні й коробці. Встановіть шаблон, вирівнявши його по розмітці, і затягніть барашок затискача. Свердліть крізь втулки, тримаючи дриль рівно й не форсуючи подачу, щоб не перегріти втулки. Після свердління зніміть шаблон, видаліть стружку з отворів і вкручуйте петлю.

Для коробки повторіть ту саму процедуру, використовуючи відповідну сторону шаблону. Перед першим робочим свердлінням зручно потренуватися на обрізку бруса.

Догляд за інструментом

Після роботи очищайте втулки від стружки й пилу, щоб наступного разу свердло йшло вільно. Зберігайте шаблон у сухому місці, затискач не залишайте затягнутим надовго. Не використовуйте шаблон як упор для ударів — корпус розрахований на точне позиціювання, а не на навантаження.
