Замок під циліндр для міжкімнатних дверей AGB Mediana Evolution PZ 18/85/50 матовий хром

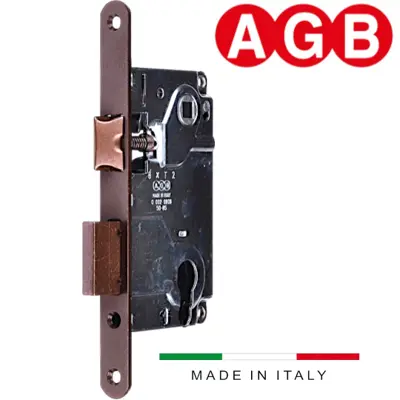

Замок під циліндр для міжкімнатних дверей AGB Mediana Evolution PZ — італійський врізний механізм із міжосьовою відстанню 85 мм і бексетом 50 мм. Це та деталь, яку ховають усередину дверного полотна: защіпка тримає стулку зачиненою, а ключем через циліндр висувається ригель. Позначка PZ у назві означає, що замок працює в парі з євроциліндром, який купують окремо і підбирають під товщину дверей та потрібний рівень секретності.

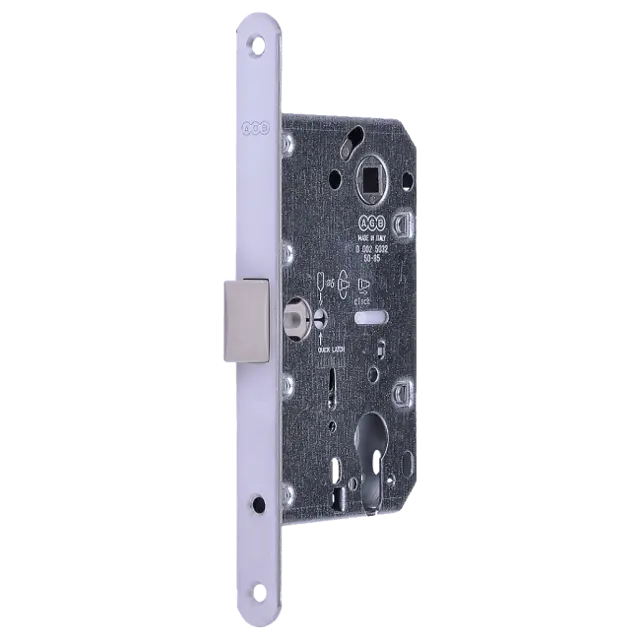

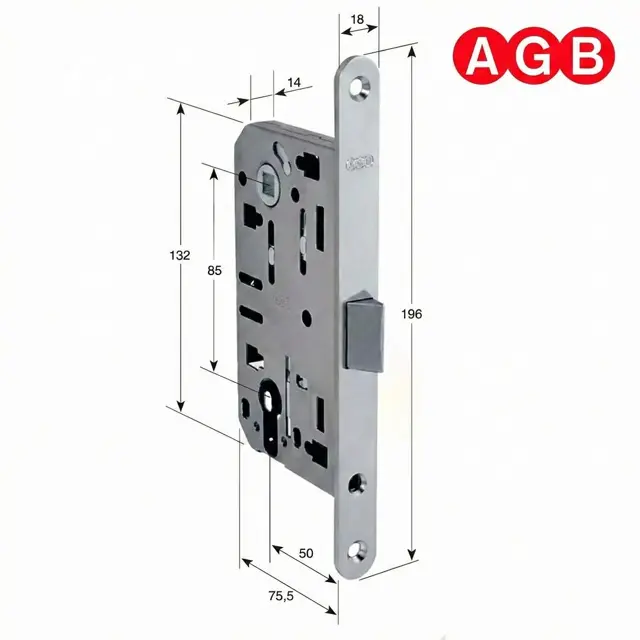

Корпус має висоту 132 мм і глибину 75,5 мм, торцева планка — 18 мм завширшки і 196 мм заввишки. Це найпоширеніший формат врізки для міжкімнатних і дерев'яних дверей, тому механізм здебільшого стає в готове гніздо без переробки полотна. Центральний язичок у серії Evolution зроблений не з металу, а з поліаміду, тож двері зачиняються м'яко і без різкого клацання.

Такий замок беруть у кабінет, спальню чи гардеробну — скрізь, де двері мають замикатися ключем, а не просто фіксатором. Від моделі під сантехнічну заверту він відрізняється саме отвором під циліндр і міжосьовою відстанню, а від глухої защіпки — наявністю ригеля. Виробник AGB робить дверну фурнітуру в Італії понад 70 років, і Mediana Evolution — його базова серія для міжкімнатних дверей.

Технічні характеристики

Кому підійде і як обрати

• Для міжкімнатних дверей із дерева, МДФ чи шпону, які мають замикатися на ключ: кабінет, спальня, гардеробна.
• На заміну старого механізму з міжосьовою 85 мм і бексетом 50 мм — нове гніздо фрезерувати не треба.
• Не для вхідних і металевих дверей: тут один ригель і легкий корпус, силового запирання ця модель не дає.
• Не варто брати для санвузла — там потрібне виконання під сантехнічний фіксатор, а не під циліндр.

Сумісність і монтаж

• Докупіть євроциліндр і пару накладок PZ під колір ручок: серцевина в комплект не входить, її беруть за товщиною полотна.
• Звірте три розміри: міжосьову 85 мм, бексет 50 мм і ширину торцевої планки 18 мм.
• Врізка займає близько години: фрезерують паз під корпус, свердлять наскрізні отвори, прикручують планку і ставлять відповідну планку на коробку. Потрібні фреза або стамеска, дриль і хрестова викрутка.
• Не впевнені, чи стане замок у ваші двері — надішліть фото торця полотна зі старим механізмом і лінійкою, підкажемо за розмірами.

Як виміряти міжосьову відстань і бексет

Міжосьова відстань — це проміжок між центром квадратного отвору під ручку і центром отвору під ключ. Прикладіть лінійку до торцевої планки старого замка і виміряйте від середини одного отвору до середини другого: у цієї моделі має вийти 85 мм. Якщо цифра помітно інша, замок у те саме гніздо не стане — доведеться шукати відповідний розмір або переробляти врізку.

Бексет міряють інакше: від зовнішньої площини торцевої планки вглиб полотна, до центру квадрата під ручку. Тут це 50 мм, і саме він визначає, наскільки далеко від кромки опиниться ручка. Третій розмір — планка: 18 мм завширшки, 196 мм заввишки. Записуйте всі три цифри в тому ж порядку, як їх позначають у назві: 18/85/50.

PZ, WC, BB — що означають ці позначки

Три літери в назві врізного замка говорять про те, чим його замикають. PZ — отвір під євроциліндр, тобто під знімну серцевину з ключем; саме таке виконання у цієї моделі. WC — отвір під сантехнічний фіксатор, ту саму заверту, яку крутять зсередини ванної. BB — класичний отвір під ключ із борідкою, на міжкімнатних дверях сьогодні рідкість.

Плутанина починається, коли до замка PZ беруть накладку WC. Форма отвору різна: під циліндр вона схожа на замкову щілину з круглою верхньою частиною, під фіксатор — просте кругле гніздо під шток. Тому накладки й ручки на планці завжди беруть із тією самою позначкою, що й замок. У серії Mediana Evolution є обидва виконання, і міжосьова в них різна, тож поміняти одне на інше в готовому гнізді не вийде.

Які ручки й накладки підходять до цього замка

До замка PZ потрібні ручка з квадратним штифтом і пара накладок під циліндр. Ручка може бути на розетці або на довгій планці — головне, щоб у планки міжосьова збігалася із замковою, тобто 85 мм. З ручками на розетках простіше: розетка під ручку і накладка під ключ ставляться окремо, тож будь-яка відстань лягає без підбору.

Накладку беруть саме з фігурним отвором PZ. Її товщину враховуйте, коли рахуєте довжину циліндра: серцевина має виступати за накладку зовсім трохи. Колір накладок і розеток підбирайте під колір торцевої планки, щоб на дверях не було двох різних відтінків металу. Після встановлення перевірте головне: ручка повертається без зусилля і сама вертається у вихідне положення, а защіпка повністю ховається в корпус.
