Замок-защіпка для міжкімнатних дверей AGB Mediana Evolution WC 18/96/50 чорний

Замок-защіпка для міжкімнатних дверей AGB Mediana Evolution WC 18/96/50 — врізний механізм під сантехнічний фіксатор, ту саму заверту, якою замикаються зсередини ванна й туалет. Позначка WC означає, що замість отвору під ключ у корпусі кругле гніздо під шток завертки: двері замикають зсередини поворотом, а ззовні за потреби відмикають монеткою або викруткою через проріз накладки.

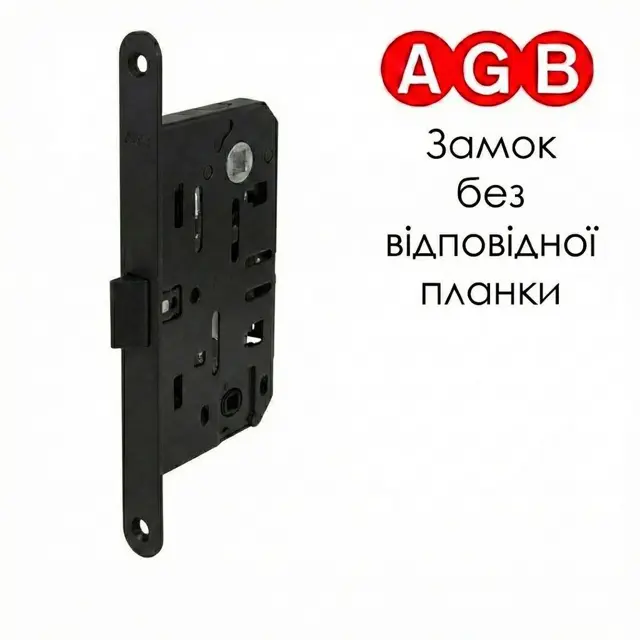

Міжосьова відстань тут 96 мм, бексет 50 мм, торцева планка 18 мм завширшки і 196 мм заввишки, корпус 132 мм заввишки і 75,5 мм завглибшки. Ці цифри й записані в назві як 18/96/50 — за ними механізм підбирають на заміну. Центральний язичок відлитий із поліаміду, тому двері зачиняються м'яко і без металевого клацання.

Механізм ставлять у санвузол, ванну, спальню й будь-яку кімнату, де потрібна приватність, але не потрібен ключ. Від виконання під циліндр він відрізняється і типом отвору, і міжосьовою відстанню, тому просто поміняти одне на інше в тому ж пазі не вийде. Серію Mediana Evolution випускає італійська компанія AGB.

Технічні характеристики

Кому підійде і як обрати

• Для дверей санвузла і ванної кімнати, де замикаються зсередини заверткою, а не ключем.
• Для спальні й дитячої: приватність є, а ризику замкнути двері й загубити ключ немає.
• На заміну старого механізму з міжосьовою 96 мм і бексетом 50 мм — гніздо в полотні залишається те саме.
• Не підійде, якщо кімнату треба замикати ззовні: для цього потрібне виконання під циліндр, з іншою міжосьовою відстанню.

Сумісність і монтаж

• Потрібні ручка з квадратним штифтом і пара накладок під фіксатор: з одного боку заверта, з другого — накладка з прорізом для аварійного відкривання.
• Звірте зі старим замком три розміри: 96 мм між осями, 50 мм бексет і 18 мм по ширині планки. Найчастіша помилка при заміні — переплутати цю міжосьову з міжосьовою виконання під циліндр: вони різні.
• Врізка стандартна: паз під корпус, наскрізні отвори під штифт ручки і шток фіксатора, планка врівень із торцем, відповідна планка на коробці. Інструмент — фрезер або перо з дриллю, стамеска, викрутка; часу близько години.
• Не впевнені, який механізм у ваших дверях, — надішліть фото торця з прикладеною лінійкою і фото ручки з боку кімнати, підкажемо за розмірами й типом отвору.

Як виміряти міжосьову відстань і бексет

Міжосьова відстань — це проміжок між центром квадратного отвору під ручку і центром другого отвору, у механізмі WC — під шток фіксатора. Виміряти її найпростіше на торці полотна, від середини одного отвору до середини другого. Тут має вийти 96 мм.

Бексет міряють перпендикулярно: від зовнішньої площини торцевої планки вглиб полотна до центру квадрата під ручку. Тут це 50 мм. Помилка з бексетом видно одразу після врізки — ручка стає або надто близько до кромки, або надто далеко, і отвори в полотні перестають збігатися з розетками.

Записуйте розміри в тому ж порядку, як їх подають у назві: ширина планки, міжосьова, бексет — для цього замка це 18/96/50. Якщо міжосьова у старого механізму менша, значить стояло виконання під циліндр, і замінити його на WC без переробки отворів не вийде.

Чим відрізняється защіпка від замка

Проста защіпка має лише язичок і відкривається натисканням ручки з обох боків — замкнути нею двері неможливо. Замок під циліндр має ще й ригель, що ходить від ключа. Цей механізм посередині: язичок для щоденного користування є, а замикання виконує не ключ, а сантехнічний фіксатор — тому в назві й стоїть слово защіпка поруч зі словом замок.

Практична різниця в тому, звідки можна замкнути двері. У виконанні WC — тільки зсередини: повернули заверту, і язичок блокується. Ззовні двері відкриваються аварійно, через проріз у накладці, монеткою або пласкою викруткою. Це зроблено навмисно: у ванній людині може стати зле, і двері мають відчинятися без ключа й без зламу.

Які ручки й накладки підходять до цього замка

Комплект складається з ручки з квадратним штифтом і пари накладок WC: із боку кімнати — поворотна заверта, з боку коридору — накладка з прорізом під монету. Якщо берете ручку на довгій планці, її міжосьова має бути 96 мм, як у замка. З ручками на окремих розетках простіше: розетку і накладку прикручують незалежно, і відстань підганяти не треба.

Накладку під фіксатор не можна замінити накладкою під циліндр: у них різна форма отвору, і шток заверти в фігурний проріз просто не стане. Штифт ручки має бути достатньої довжини, щоб пройти крізь полотно й обидва квадратні отвори корпусу; зайве вкорочують ножівкою.

Після складання перевірте два моменти: заверта повертається до упору і язичок блокується, а проріз аварійного відкривання ззовні збігається з пазом штока.
