Замок врізний під ручку циліндровий ASTEX AT Lock-252R 3 ригеля ф 16 мм, защіпка универсальна

Врізний замок під ручку і циліндр ASTEX AT Lock-252R — основний дверний замок для металевих та посилених дерев'яних дверей, той самий «нижній» механізм, що працює в парі з натискною ручкою. Ручка відводить защіпку, ключ у циліндрі висуває три сталеві ригелі — і полотно стає в коробку намертво.

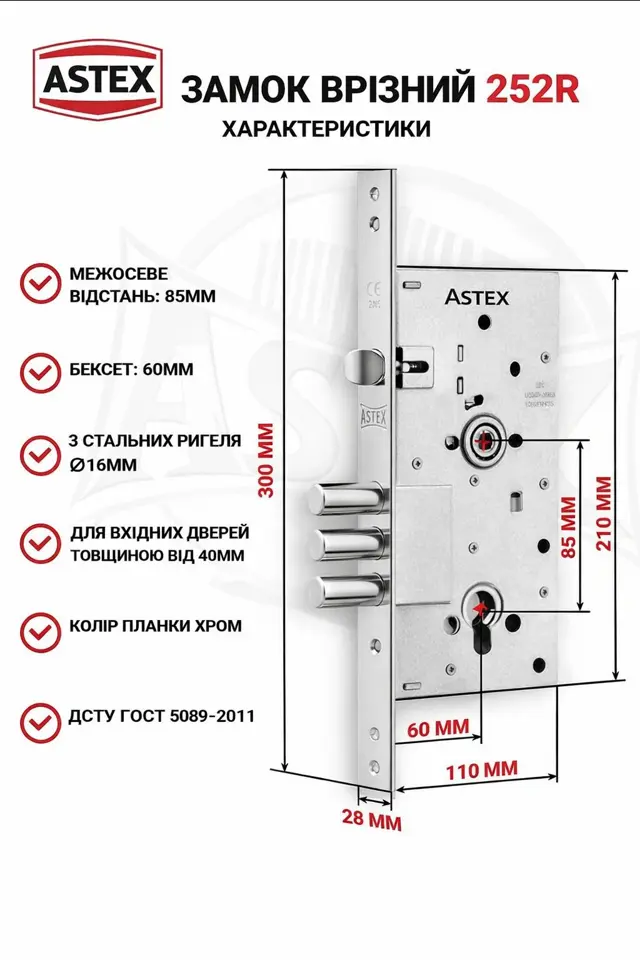

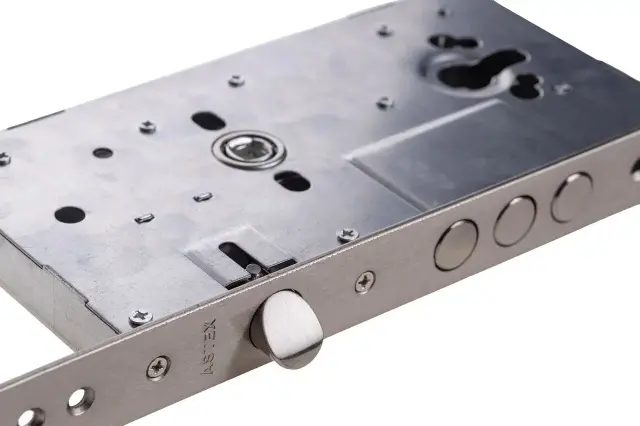

Корпус замка має габарити 210 × 110 мм, торцева планка — 300 × 28 мм завтовшки 3 мм, квадрат під ручку 8 × 8 мм. Міжосьова відстань між квадратом ручки і центром циліндра — 85 мм, бексет — 60 мм: це поширена розкладка серії 252, під яку зроблено більшість ручок на планці. Три ригелі діаметром 16 мм заходять у відповідну планку коробки, защіпка універсальна, реверсивна.

Цю модель беруть, коли міняють зношений замок тієї самої серії один в один або збирають двері з нуля. Секретність у корпус не вшита: механізм іде під звичайний євроциліндр, тож рівень захисту ви обираєте окремо — серцевиною потрібного класу. Потрібен другий рубіж — до основного замка додають верхній додатковий, а циліндр ззовні закривають броненакладкою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей квартири чи офісу, де потрібен основний замок під ручку: защіпка тримає полотно вдень, ригелі — вночі.
• Для посилених дерев'яних дверей у будинку та на технічних входах, якщо торець полотна дозволяє врізати корпус глибиною 110 мм.
• На заміну зношеного замка тієї ж серії: ключ провертається важко, ригелі виходять не до кінця, защіпка залипає.
• Для дверей, які перевішують на інший бік: реверсивна защіпка знімає питання лівий чи правий замок.
• Не варто брати на тонкі міжкімнатні двері — під бексет 60 мм і корпус такої глибини там немає місця.

Сумісність і монтаж

• Докупити треба серцевину під євроциліндр і ручку з квадратом 8 мм — на планці під міжосьову 85 мм або на розетках з окремою накладкою.
• Перед покупкою зніміть старий замок і звірте три розміри: від краю планки до центру квадрата — 60 мм, від квадрата до центру циліндра — 85 мм, висота планки — 300 мм. Інші цифри означають, що замок не стане без переробки полотна.
• Монтаж у готове гніздо займає близько півгодини: витягти старий корпус, вставити новий, вкрутити циліндр гвинтом через торець і поставити ручку. Інструмент — хрестова викрутка й шестигранник для стяжок.
• Не впевнені в розмірах — надішліть фото торця дверей із лінійкою біля планки і фото старого замка, підкажемо, чи стане ця модель на місце.

Як виміряти міжосьову відстань і бексет

Міжосьова відстань — проміжок між центром квадратного отвору під ручку і центром отвору під циліндр на торцевій планці. У цієї моделі вона 85 мм. Міряти найзручніше знятим замком: приклали лінійку до планки, знайшли середину квадрата і середину круглого отвору. Якщо замок ще в дверях, міряйте по накладці — від центру квадрата ручки до центру ключового отвору.

Бексет — глибина посадки, відстань від лицьової площини планки до центру квадрата, тут 60 мм. Обидві цифри звіряють до покупки, бо вони не регулюються: помилка в міжосьовій — і отвір під циліндр не збіжиться з накладкою, помилка в бексеті — і ручка стане надто близько до краю полотна.

Скільки ригелів потрібно вхідним дверям

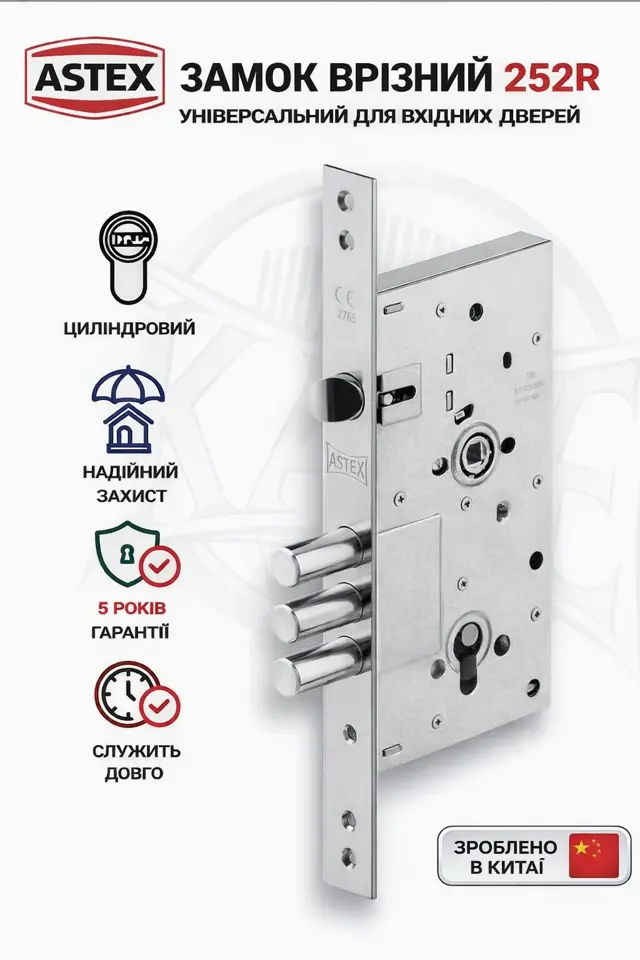

Кількість ригелів — це кількість точок, у яких полотно тримається за коробку. Один ригель тримає в одній точці, і при спробі віджати двері все зусилля йде саме туди. Три ригелі діаметром 16 мм розносять навантаження по висоті замка, тому полотно важче відігнути монтажкою.

Для вхідних дверей розумний мінімум — основний замок з кількома ригелями плюс окремий додатковий механізм вище або нижче. Не плутайте кількість ригелів із кількістю обертів ключа: ригелі виходять одночасно, а обертами регулюється глибина виходу. Якщо вони йдуть із натягом, зміщують відповідну планку, а не дотискають ключем через силу.

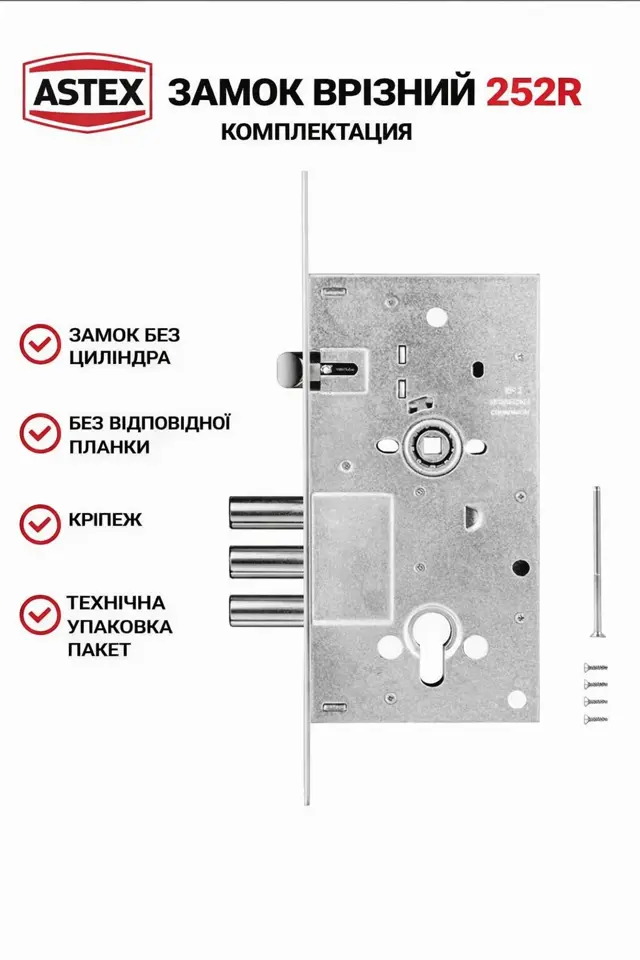

Реверсивна защіпка: як переставити язичок

Реверсивна защіпка — це язичок зі скосом, який можна поставити скосом ліворуч або праворуч. Скіс завжди дивиться в бік закривання: коли двері причиняються, він ковзає по відповідній планці, втоплюється й вискакує в отвір. Якщо язичок стоїть навпаки, двері не защіпаються — полотно відбивається назад.

Перевертають язичок до врізання, поки замок у руках: натисніть на нього до кінця всередину корпусу, легко потягніть, розверніть скосом у другий бік і вставте назад до клацання. Гвинти викручувати не треба, корпус не розбирається. Потім кілька разів натисніть на квадрат ручки й перевірте, що язичок ходить вільно.
