Комплект замка з ручками 0660/60 СР ( аналог APECS 0660)

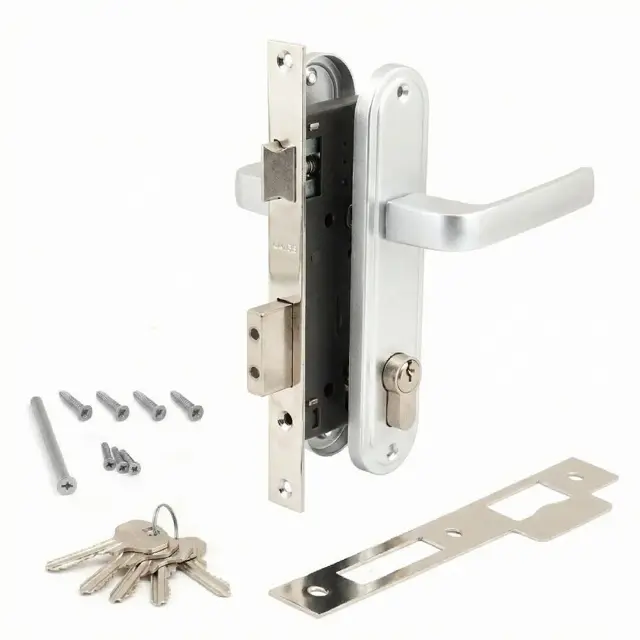

Комплект врізного замка з ручками 0660/60 CP — готовий вузол для міжкімнатних і вхідних дерев'яних дверей: корпус замка, дві натискні ручки на планках, циліндровий механізм із ключами, відповідна планка на коробку, квадратний стержень і кріплення. Це аналог відомої схеми APECS 0660, зібраний в одну коробку, тому підбирати частини окремо не доводиться.

Замикання циліндрове: ключ провертає личинку, а та рухає механізм замка. Зверху працює класичний язичок-защіпка, який тримає двері зачиненими без ключа. Язичок реверсивний, а сама конструкція симетрична, тож комплект однаково стає і на праві, і на ліві двері — сторону при покупці визначати не треба. У маркуванні моделі стоїть 60: так позначають видалення ключового отвору в міліметрах, і цей розмір варто звірити зі своїми дверима.

Покриття CP — полірований хром із дзеркальним блиском, холодний сріблястий тон без жовтизни. Ручки виготовлені зі сплаву, стійкого до корозії та стирання, і стоять на цільній планці, яка закриває ключовий отвір разом із ручкою. Комплект беруть у сучасні інтер'єри та туди, де треба швидко замінити зношений замок разом із фурнітурою.

Технічні характеристики

Кому підійде і як обрати

• Для дерев'яних міжкімнатних дверей, які треба замикати ключем: кабінет, кімната в будинку, підсобне приміщення.
• Для вхідних дерев'яних дверей у тамбурі або в житловій частині будинку, де вистачає циліндрового замикання.
• Для швидкої заміни зношеного вузла, коли міняють одразу і замок, і ручки, і личинку.
• Для дверей, у яких сторона ще не визначена або полотно планують перевішувати: реверсивний язичок знімає це питання.
• Не варто брати, якщо у ваших дверях інше видалення ключового отвору: планка не збіжиться з наявними отворами.

Сумісність і монтаж

• Докуповувати нічого не потрібно: личинка з ключами, квадратний стержень і кріплення вже в наборі. Окремо беруть петлі під вагу полотна і, для вхідних дверей, захисну накладку на циліндр.
• Перед покупкою виміряйте видалення ключового отвору — від кромки полотна до центрів отворів під ручку й ключ, тут це 60 мм — а також міжосьову відстань між цими центрами і габарити гнізда в торці під корпус.
• Заміна в готовий паз — робота приблизно на годину хрестовою викруткою: корпус у гніздо, личинка фіксується гвинтом через торець, стержень з'єднує ручки, планки стягуються, відповідна планка виставляється по язичку.
• Не знаєте, чи збігаються розміри, — надішліть фото торця дверей із лицьовою планкою і фото полотна з боку ручки з лінійкою, підкажемо, чи стане комплект.

PZ, WC, BB: що означають позначки і чому це важливо

Ці скорочення описують форму отвору в корпусі замка та в планці ручок, тобто те, чим саме замикаються двері. PZ — отвір під євроциліндр, під личинку з ключем; це той тип, що й тут, і серцевина вже входить у набір. WC — квадратний отвір під поворотний фіксатор, який ставлять на санвузол, де ключ не потрібен. BB — отвір під старий сувальдний ключ із борідкою, поширений у дверях старого фонду.

Плутанина виникає майже завжди на етапі заміни: розміри звірили, а тип отвору ні. Планка під фіксатор не сяде на замок під циліндр, і навпаки. Подивіться на свої двері збоку ручки: круглий отвір складної форми з вирізом унизу — це циліндр, квадратний — фіксатор, вузька щілина під борідку — сувальдний. Коли міняється весь вузол, як тут, питання відпадає: корпус і планка вже зроблені під один тип.

Що ставиться за годину, а де потрібен фрезер

У дверях, де вже стояв врізний замок такого ж типорозміру, робота проста. Викручуєте гвинти лицьової планки, витягуєте старий корпус, вставляєте новий у те саме гніздо, ставите личинку і фіксуєте її гвинтом через торець. Далі квадратний стержень, дві ручки на планках і відповідна планка на коробці. Година спокійної роботи однією хрестовою викруткою, без пилу і без стружки.

Нове полотно — інша історія. Гніздо під корпус вибирають серією отворів по глибині й доводять стамескою, отвори під ручку й циліндр свердлять пером, гніздо під лицьову планку зачищають урівень із кромкою. Фрезер потрібен тим, хто хоче рівні стінки гнізда, але його заміняє стамеска й терпіння. Головне тут — розмітка: якщо осі ручки й циліндра підуть навскіс, планка не ляже.

Чи підійде комплект до дверей із притвором

Притвор — це виступ по кромці полотна, який перекриває щілину між дверима й коробкою. Врізний корпус до нього байдужий: механізм ховається в тілі полотна, назовні виходить тільки лицьова планка. Небезпека інша — при врізанні легко зачепити тонку губу виступу. Розмічайте гніздо так, щоб паз ішов по товстій частині кромки, а не під самим притвором: підрізана губа згодом відколеться від сильного грюкання.

Другий момент стосується замикання. У дверях із притвором полотно заходить за коробку, тому язичку доводиться долати більший виліт, а ущільнювач по периметру додає опору. Якщо двері зачиняються з натиском, не підпилюйте язичок — трохи зсуньте зворотну планку, і хід стане м'яким. Реверсивний язичок дає ще й запас: якщо полотно перевішують на інший бік прорізу, скіс перевертають, і замок працює далі.
