Циліндровий механізм ASTEX ZZ 30X50T СP/BR 5 ключів

Циліндр ASTEX ZZ 30X50T — серцевина для замка вхідних дверей у виконанні ключ-вертушка з короткою зовнішньою половиною 30 мм і довгою внутрішньою 50 мм під вертушку. Таку личинку беруть, коли старий циліндр стирчить назовні за накладку: замок у дверях стоїть близько до зовнішньої площини, а зсередини є товста панель. Ключ ззовні, вертушка всередині — типова схема для квартири.

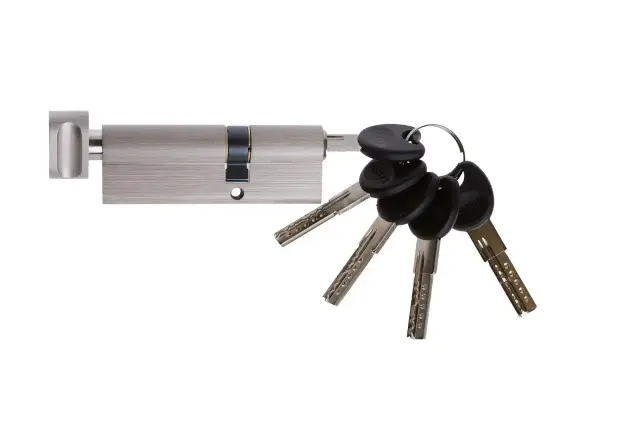

Загальна довжина 80 мм, вертушка на довшій половині. Корпус відлитий із цинкового сплаву ZAMAK, піни латунні, заявлений ресурс — не менше 100 000 циклів. У комплекті 5 латунних ключів із пластиковою головкою та гвинт кріплення. Покриття сатин — матовий сріблястий торець, який не виділяється на нікельованій або хромованій накладці.

Правильний вибір там, де важливо прибрати виступ циліндра назовні: серцевина, що стирчить із дверей, — перше, за що хапаються при силовому зламі, а 30 мм зовні ховаються за накладкою майже повністю. У серії ASTEX ZZ поруч стоять симетричні розміри тієї ж довжини та виконання ключ-ключ; цей беруть саме під несиметричні двері. Захисту від висвердлювання виробник не заявляє.

Технічні характеристики

Кому підійде і як обрати

• Для металевих вхідних дверей, де замок стоїть близько до зовнішнього листа, а зсередини — товста панель: 30 мм назовні, 50 мм усередину.
• На заміну циліндра, який стирчить назовні за накладку: та сама загальна довжина 80 мм, але зміщені половини ховають торець.
• Для квартири, де зсередини замикаються вертушкою і не хочуть залежати від ключа в замку.
• Для офісу, кабінету, підсобки з дверима під євроциліндр і несиметричними накладками.
• Не варто брати, якщо накладки з обох боків однакові — там потрібен симетричний розмір, — і якщо біля замка є скло: вертушку можна дістати ззовні.

Сумісність і монтаж

• Ставиться в будь-який врізний замок під євроциліндр із кріпленням гвинтом через торець — металеві, дерев'яні й комбіновані двері, без переробки замка.
• Перед покупкою виміряйте від центру кріпильного отвору до зовнішньої площини накладки — має бути 30 мм — і до внутрішньої площини панелі — 50 мм. Якщо ззовні виходить більше, беріть сусідній розмір серії, а не цей «із запасом».
• Заміна — 5 хвилин хрестовою викруткою: гвинт у торці, ключ трохи повернути, стару личинку витягнути, нову вставити короткою половиною назовні й вертушкою в кімнату, гвинт закрутити.
• Не впевнені, з якого боку яка половина, — надішліть фото торця дверей і старого циліндра на лінійці, підкажемо.

Циліндр стирчить назовні: чому це небезпечно і як 30/50T ховає торець

Виступ серцевини за накладку — найпоширеніша помилка при заміні «на око»: беруть загальну довжину, як у старого, або трохи більшу «щоб вистачило», і назовні лишається сантиметр-два металу. За нього хапаються знімачем чи обценьками і ламають корпус по перемичці біля гвинта — найшвидший спосіб злому простих личинок. Ще один мінус виступу — по ньому легко б'ють, вибиваючи циліндр усередину.

Правильний циліндр виходить за накладку лише на кілька міліметрів — рівно щоб вставити ключ. Якщо ззовні накладка тонка, а зсередини товста панель, симетричний розмір не підійде за визначенням: одна половина стирчатиме, друга буде втоплена. Для таких дверей і зроблений 30X50T: 30 мм назовні ховаються за накладкою, 50 мм усередину виводять вертушку за панель.

Як виміряти циліндр 30/50 і поставити вертушку правильним боком

Міряють від центру кріпильного отвору (він у середині товщини полотна) до зовнішньої площини накладки і до внутрішньої площини панелі — саме площин, а не полотна. Найпростіше витягнути старий циліндр: викрутити гвинт у торці, вставити ключ, повернути на невеликий кут — і виміряти обидві половини на лінійці. Записуйте, яка половина зовнішня.

Ставлять серцевину короткою половиною назовні, довгою з вертушкою — у кімнату. Перед вставленням поверніть ключ так, щоб кулачок став у лінію з корпусом, вставте до упору, закрутіть гвинт без надмірного зусилля. Перевірка: ключ ззовні входить вільно, вертушка крутиться без опору, засув виходить повністю. Туго провертається — трохи попустіть гвинт.

Ключ заїдає або провертається з зусиллям: міняти личинку чи ремонтувати

Заїдання зазвичай означає зношені піни або пил і засохле мастило в каналі ключа. Спершу спробуйте просте: продути канал, капнути графітового або спеціального мастила для замків, кілька разів повернути ключ. Не допомогло — ключ стерся або секрет зношений; ремонтувати серцевину (сердцевину) невигідно, дешевше і надійніше поставити нову того ж розміру.

Заміна на ASTEX ZZ 30X50T не вимагає нічого, крім викрутки, а заодно дає новий секрет — старі ключі, які могли залишитися в чужих руках, більше не працюють. Після встановлення не змащуйте механізм побутовим маслом: воно збирає пил і клеїть піни. Тільки графіт або мастило для замків, раз на рік.
