Циліндровий механізм TRION K SERIES 60 30+30T KNOB №3 PRO SN

Циліндр для замка 60 мм ключ-вертушка TRION K SERIES 60 30+30T KNOB № 3 PRO — коротка серцевина серії для тонких дверей: дерев'яних вхідних дверей квартир старого фонду, тонких металевих дверей із пласкими накладками, офісних і технічних дверей із замком під євроциліндр. По 30 мм від кріпильного гвинта до кожного торця, вертушка форми № 3 з боку приміщення. Личинка замка (сердцевина) такого розміру потрібна там, де довша стирчала б із полотна.

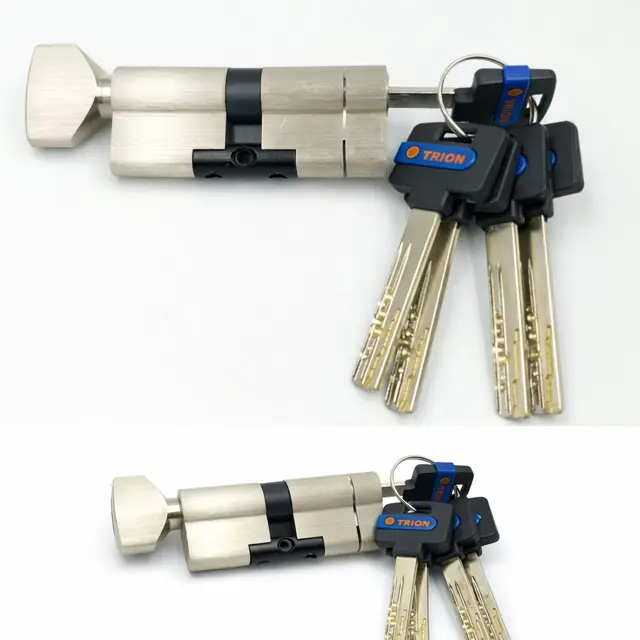

Короткий корпус не означає простіший секрет: усередині ті самі 9 пінів із подвійним кодуванням, слайдерна система й телескопічні піни — до мільйона комбінацій під гібридний профільний латунний ключ. Свердло зупиняє Т-подібна вставка з карбіду вольфраму, бамп-ключ — запірна планка та V-подібне розташування пінів. Корпус латунний, покриття нікель сатин (SN), у коробці 5 ключів і гвинт кріплення.

Це вибір для власника тонких дверей, який не хоче міняти полотно заради нормального секрету: короткий корпус сидить урівень із накладками, і його нема за що вхопити, а всередині — той самий захист, що в довгих моделях серії. Зсередини замикаються поворотом вертушки, ззовні — ключем. Від сусідніх довжин серії ця відрізняється лише розміром.

Технічні характеристики

Кому підійде і як обрати

• Для дерев'яних вхідних дверей квартир старого фонду з врізним замком під євроциліндр, де від центру замка до площини накладки близько 30 мм з кожного боку.
• Для тонких металевих дверей із пласкими накладками.
• Для офісних, кабінетних і складських дверей із замком під євроциліндр, куди заходять ключем, а виходять поворотом вертушки.
• На заміну старої личинки, яка виступала з тонких дверей: правильна довжина прибирає виступ, за який чіпляються інструментом.
• Не варто брати на двері з броненакладкою чи масивними накладками: 30/30 під ними не дістане до ключового отвору. І не для дверей зі склом біля замка — вертушку дістануть ззовні.

Сумісність і монтаж

• Підходить до врізних замків під євроциліндр (профіль DIN) із кріпленням гвинтом через торець — і в дерев'яних, і в металевих дверях. Гвинт у комплекті; для тонкого дерев'яного полотна перевірте, що він не задовгий для вашого замка.
• Перед покупкою зніміть старий циліндр і виміряйте від центру отвору під гвинт до кожного торця з надітими накладками: має бути по 30 мм. Якщо старий виступав із дверей — цей і є правильний розмір.
• Замінити можна самому: хрестовою викруткою викрутіть гвинт у торці, вставте ключ і поверніть на кілька градусів, витягніть стару серцевину; нову вставте вертушкою в кімнату, закрутіть гвинт помірно і перевірте ключем ззовні. Кілька хвилин.
• Не впевнені, чи двері справді тонкі й чи замок під євроциліндр, — сфотографуйте торець дверей із лінійкою і стару личинку, підкажемо, чи це 30/30.

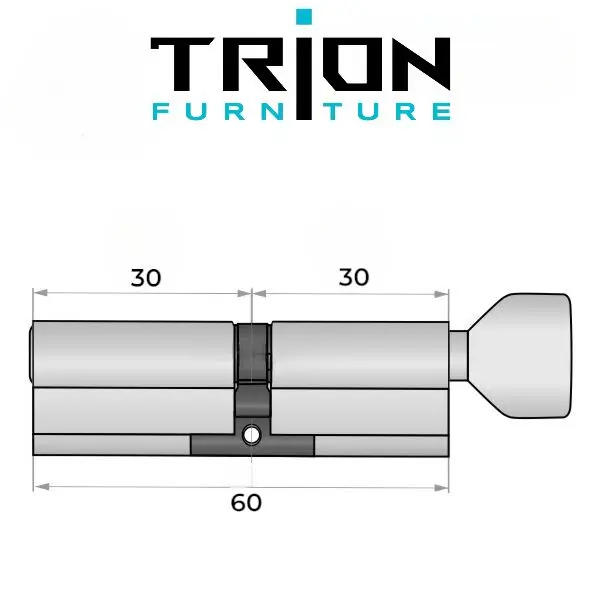

Циліндр 60 мм 30/30: для яких тонких дверей і чому довший тут небезпечний

Розмір серцевини — дві відстані від центру кріпильного гвинта до площин накладок. По 30 мм виходить на дерев'яних дверях старих квартир, на тонких металевих дверях із пласкими накладками, на офісних і технічних дверях. Туди часто ставлять «що було» — довший циліндр, який стирчить із полотна на сантиметр-два з кожного боку. Виглядає неохайно, але головне — двері стають легкою здобиччю.

Виступаючий торець хапають трубним ключем або знімачем і ламають корпус у найтоншому місці, біля кріпильного отвору; далі замок відчиняють викруткою. Ніякий секрет усередині від цього не рятує. Короткий 60 30+30T прибирає саму можливість: торець урівень із накладкою або на міліметр-два глибше — і вхопити нема за що. А всередині лишається повний захист серії: карбід вольфраму, антибампінг, подвійне кодування.

Чому циліндр виступає з дверей і як це виправити

Причин три. Перша — купили «стандартний» розмір, не міряючи: він розрахований на металеві двері з накладками, а у вас тонкі дерев'яні. Друга — зняли товсту накладку або броненакладку й поставили пласку, а серцевину лишили. Третя — несиметричний циліндр поставили навпаки, і довга половина опинилася там, де мала бути коротка. У всіх випадках лікується одним — правильним розміром.

Зніміть стару личинку: гвинт у торці дверей, ключ повернути на кілька градусів, витягнути. Зміряйте від центру отвору під гвинт до кожного торця і порівняйте з відстанню від центру замка до площин накладок. Різниця — і є ваш виступ. Якщо до накладок по 30 мм, TRION K SERIES 60 30+30T стане врівень. Якщо з одного боку більше — у серії є несиметричні розміри, беріть їх, а не підкладайте шайби під накладку.

Ключ-вертушка в дерев'яних дверях старого фонду: на що звернути увагу

У дерев'яних дверях старого будинку перевірте, що серцевина тримається одним довгим гвинтом через торець, а корпус замка справний: у дереві, що розсохлося, замок може сидіти з люфтом, і тоді ключ ходить туго не через циліндр. Підтягніть гвинти лицьової планки замка перед тим, як ставити нову личинку.

Вертушку ставте всередину і перевірте, що вона не впирається в ручку чи накладку при повороті — на тонких дверях вони близько. Гвинт із комплекту закручуйте без надмірного зусилля: перетягнутий гвинт у тонкому полотні перекошує корпус, і ключ клинить. Раз на рік — крапля мастила для циліндрів у ключовий отвір.
