1/4Циліндровий механізм BAODEAN 97 мм зміщення (35x62). ключ підковка
Чому обирають цю модель
Замок у китайських дверях старого зразка має власну форму посадкового місця і ключ «підковка», тож серцевина під євростандарт туди не стане. BAODEAN AFS повторює штатну геометрію: монтажні отвори й корпус збігаються, замок і накладки лишаються на місці, змінюється тільки личинка.
Штатні китайські серцевини часто відлиті зі мʼякого сплаву і за кілька років розбиваються — ключ починає заїдати. Тут корпус із латуні: не іржавіє, тримає геометрію під щоденними навантаженнями, піни ходять рівно. Тому личинку міняють на AFS, а не на таку саму «рідну».
На обох торцях серцевини стоять сталеві захисні ковпачки, які закривають піни від свердла. У штатних китайських личинках такого захисту немає, і саме через свердління їх найчастіше відкривають. Разом із багаторівневою комбінацією пінів це ускладнює і підбір відмичкою.
Після встановлення робочим ключем роблять повний оберт з одного боку, потім з іншого — і монтажний ключ майстра перестає працювати. Так само можна змінити код пізніше, якщо ключ загубився чи його мали сторонні люди: замок і серцевина лишаються, а старий доступ закривається.

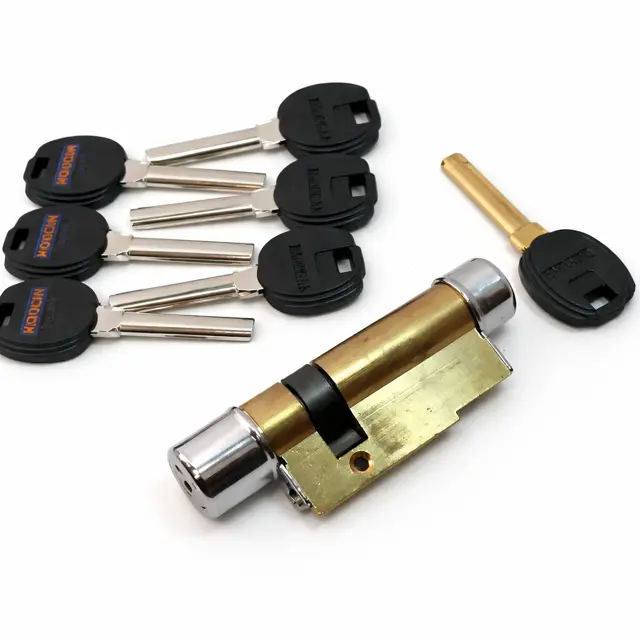

У коробці 6 господарських ключів-підковок для щоденного користування і 1 монтажний — для встановлення й початкового налаштування. Шість робочих ключів вистачить на родину або невеликий офіс без походу до майстерні, а складна нарізка «підковки» ускладнює підбір і копіювання.
Що в коробці
- Циліндровий механізм (серцевина) AFS — 1 шт.
- Робочі ключі — 6 шт.
- Перекодувальний / монтажний ключ — 1 шт.
Опис і характеристики
Циліндр BAODEAN AFS 97 мм (35×62) — латунна личинка замка для металевих вхідних дверей китайського виробництва, зокрема дверей типу MEXIN і подібних, де стоїть замок нестандартної форми під ключ «підковка». Це не євроциліндр: у таких дверях серцевина DIN не стане, і саме тому власники китайських дверей роками мучаться зі штатною личинкою, що заїдає. Ця модель ставиться на її місце і дає латунний корпус, захист від висвердлювання й перекодування без зняття.
Загальна довжина 97 мм зі зміщеним центром: половини 35 і 62 мм, тому орієнтацію звіряють зі старою серцевиною. Корпус із латуні, на торцях — сталеві захисні ковпачки проти свердла, всередині багаторівнева комбінація пінів. У комплекті 7 ключів: 6 робочих і 1 монтажний (ключ майстра), який після перекодування перестає працювати.
Правильний вибір, коли ключ у китайських дверях провертається з зусиллям, загубилася звʼязка або квартиру передають новим мешканцям: після заміни й перекодування старі ключі не діють. Від сусідньої серцевини AFS у каталозі ця відрізняється розміром 97 мм зі зміщенням 35/62 і комплектом на 6 робочих ключів — для великої родини чи офісу.
Технічні характеристики
| Бренд | BAODEAN |
| Система | AFS (з перекодуванням) |
| Тип | Циліндровий механізм (серцевина, личинка) для китайських дверей |
| Загальна довжина | 97 мм |
| Зміщення центру | 35 × 62 мм |
| Матеріал корпусу | Латунь |
| Захист від висвердлювання | Сталеві захисні ковпачки на торцях |
| Тип ключа | Підковка |
| Ключі | 7 шт.: 6 робочих + 1 монтажний |
| Перекодування | Так, без зняття механізму |
| Сумісність | Китайські вхідні двері MEXIN та аналоги із замком типу AFS (не євроциліндр) |
Кому підійде і як обрати
- Для металевих вхідних дверей китайського виробництва — MEXIN та аналогічних із замком нестандартної форми під ключ «підковка» і штатною личинкою 97 мм зі зміщенням 35/62.
- Для квартири чи будинку, де ключі вже були в чужих руках — орендарі, будівельники, попередні власники: після перекодування старі ключі не працюють.
- На заміну зношеної штатної серцевини, коли ключ заїдає або провертається з зусиллям, а міняти весь замок не хочеться.
- Не підійде до дверей із євроциліндром і до китайських дверей, де замок під ключ іншого типу: спершу переконайтеся, що у вас саме AFS.
Сумісність і монтаж
- Сумісна тільки із замками китайських дверей типу AFS — MEXIN і подібними моделями старого зразка. У замок під євроциліндр не стане; замок, накладки й ручки при заміні не міняються.
- Перед покупкою зніміть стару личинку й виміряйте: загальна довжина 97 мм, половини 35 та 62 мм від кріпильного отвору. Розташування монтажних отворів має збігатися.
- Заміна — кілька хвилин: викрутити гвинт у торці дверей, витягнути стару серцевину монтажним ключем, вставити нову тією ж орієнтацією, закрутити гвинт, перевірити ключі й виконати перекодування.
- Не впевнені, який у вас тип замка — надішліть фото старої личинки з ключем і торця дверей із лінійкою, підкажемо, чи підійде ця модель.
Як зрозуміти, що у ваших дверях замок під AFS, а не євроциліндр
Погляньте на ключ. Плоский ключ із нарізкою по одному краю або перфорований — це, найімовірніше, євроциліндр, і ця серцевина вам не потрібна. Ключ «підковка» з вигнутим U-подібним профілем, характерний для китайських дверей MEXIN і подібних, — ознака замка типу AFS. Друга ознака — форма личинки: у євроциліндра корпус у перерізі схожий на грушу, у китайської серцевини — свій контур і власне розташування монтажних отворів.
Якщо є сумнів, викрутіть гвинт у торці дверей, витягніть стару личинку і сфотографуйте її поруч із ключем на лінійці. Перевірте три речі: тип саме AFS, а не євро; довжина 97 мм із половинами 35 і 62 мм; ключі входять і виходять рівно, без перекосу. Усе збігається — BAODEAN AFS стане на місце штатної без переробок.
Як виміряти зміщену личинку 35/62 для китайських дверей
У цієї серцевини центр зміщений: від кріпильного отвору до одного торця 35 мм, до іншого — 62 мм, разом 97 мм. Міряйте стару личинку, а не товщину дверей: у китайських дверях товсті накладки й розетки, і серцевина, що здається довгою на око, насправді ховається в них повністю. Покладіть стару личинку на лінійку і запишіть обидві половини та загальну довжину.
Орієнтація важлива: довша половина 62 мм має стати з того боку, де вона була в старої серцевини, інакше торець сховається в накладці або стирчатиме назовні. Позначте маркером, який бік старої личинки дивився в кімнату, і ставте нову так само. Половини інші — не підганяйте, а підберіть інший розмір AFS.
Як перекодувати серцевину і навіщо потрібен монтажний ключ
Монтажний ключ (ключ майстра) потрібен тільки для встановлення: ним перевіряють роботу серцевини в замку, поки монтаж не завершено. Далі перекодування: вставте господарський ключ до упору з одного боку, проверніть на один повний оберт, повторіть те саме з іншого боку. Після цього монтажний ключ втрачає працездатність, працюють лише 6 робочих.
Навіщо це власнику? Якщо личинку ставив майстер або монтажний ключ лежав на видноті — після перекодування ніхто, крім вас, дверей не відчинить. Ту саму процедуру повторюють, коли ключ загубився або змінилися орендарі. Робиться на місці, без зняття серцевини й без виклику майстра.
Відгуки покупців
Ваш відгук
Питання перед покупкою
Чи підійде ця личинка до китайських дверей MEXIN?
Так, серцевина BAODEAN AFS розроблена саме для китайських дверей MEXIN і аналогічних моделей старого зразка із замком нестандартної форми під ключ «підковка». Перевірте лише розмір: 97 мм зі зміщенням 35/62.
Що таке ключ підковка?
Це ключ із вигнутим U-подібним профілем і складною нарізкою, який використовують китайські замки старого зразка. До євроциліндрів він не підходить, тому личинку під такий ключ і підбирають окремо.
Скільки ключів у комплекті і навіщо монтажний?
У коробці 7 ключів: 6 робочих господарських і 1 монтажний. Монтажним встановлюють і перевіряють серцевину, після перекодування він перестає працювати — доступ лишається тільки у власників робочих ключів.
Чи можна замінити личинку в китайських дверях самому?
Так, це кілька хвилин: викрутити гвинт у торці дверей, витягнути стару серцевину, вставити нову тією ж орієнтацією, закрутити гвинт і перекодувати. Потрібна лише хрестова викрутка.
Як перекодувати циліндр, якщо загубився ключ?
Вставте робочий ключ до упору, проверніть на один повний оберт, повторіть з іншого боку. Старий код скидається, і загублений ключ більше не відчинить двері, а серцевину знімати не треба.
