Комплект дверних ручок TRION GALAXY AL-49 MSN — №5 (Мех. PZ + накладки)

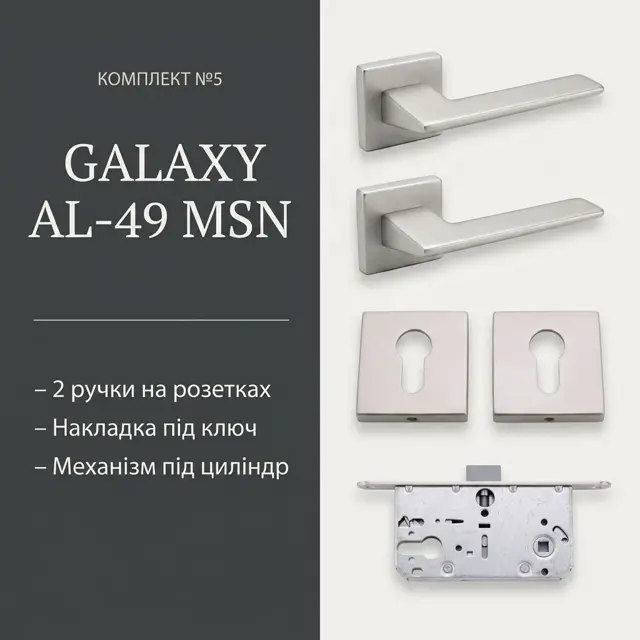

Комплект дверних ручок TRION GALAXY AL-49 — набір фурнітури для міжкімнатних дверей із замиканням на ключ: пара ручок, врізний механізм PZ і накладки з отвором під євроциліндр. У пошуку такий набір зазвичай шукають як «комплект ручка замок петлі», але петлі й циліндр тут ідуть окремо — і це навмисно, бо петлі підбирають під вагу полотна, а серцевину під потрібний рівень секретності.

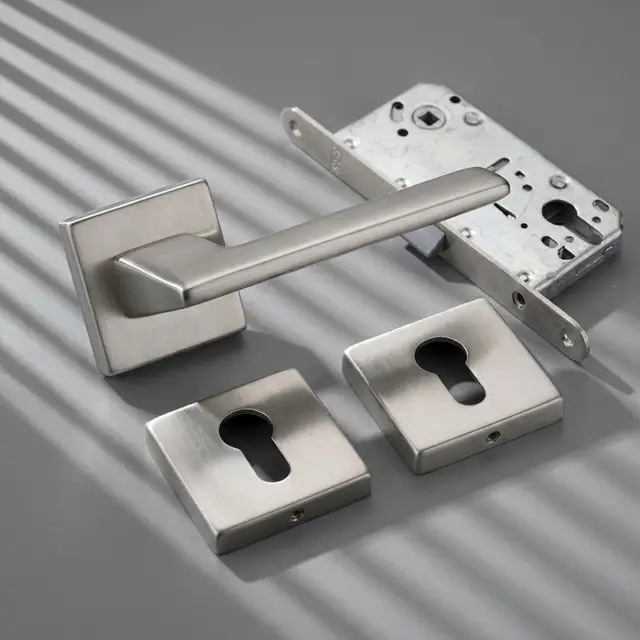

Механізм PZ — врізний: корпус заходить у торець полотна, ручка через квадратний шток піднімає защіпку, ключ у циліндрі рухає засувку. Накладки з отвором під циліндр ставляться з обох боків і ховають фрезерування. Модель GALAXY AL-49 — ручка з чистою геометрією і невеликою основою, яка не перевантажує полотно й однаково доречна на гладких і на філенчастих дверях.

Набір беруть на кабінет, комору, кімнату з робочим місцем — усюди, де двері мають закриватися на ключ. Він розрахований на стандартні міжкімнатні полотна під врізний механізм. Для санвузла в лінійці TRION передбачене виконання з фіксатором WC, а якщо замикання не потрібне взагалі — простіший комплект із защіпкою без замка.

Технічні характеристики

Кому підійде і як обрати

• Для кабінету або кімнати з робочим місцем, де двері треба замикати на ключ.
• Для комори, гардеробної, технічного приміщення в квартирі чи офісі.
• Для нових дверей, які ще не мають фурнітури: комплект закриває весь видимий вузол однією покупкою.
• На заміну зношеного набору, коли механізм заїдає і ручка люфтить — міняється весь вузол разом.
• Не варто брати на ванну й туалет: там працює фіксатор WC, а не циліндр, і отвори в полотні під нього інші.

Сумісність і монтаж

• Докупіть циліндр і, якщо двері нові, петлі. Довжину серцевини рахують за товщиною полотна разом із накладками з обох боків: циліндр має ледь виступати за накладку.
• Для заміни звірте бексет — від краю полотна до центру отвору під ручку — і міжосьову відстань між отвором під ручку та отвором під циліндр.
• Монтаж на готові отвори займає близько години з хрестовою викруткою. Якщо полотно нове й глухе, спершу доведеться зробити врізку механізму — а це вже дриль, перове свердло і фрезер або стамеска.
• Не знаєте своїх розмірів — надішліть фото знятого старого механізму поруч із лінійкою: підкажемо, чи стане комплект без переробки.

Як виміряти міжосьову відстань і бексет — і що робити, якщо не збігається

Два розміри вирішують усе. Бексет — від торця полотна до центру квадратного отвору під ручку. Міжосьова — від центру отвору під ручку до центру отвору під циліндр. Найточніше міряти по знятому старому механізму: на його корпусі центри видно чітко, а крізь накладку легко помилитися на кілька міліметрів.

Якщо бексет нового механізму більший за старий, корпус зайде глибше в полотно — на суцільних дверях це не проблема, а от на філенчастих можна впертися в порожнечу або в скло. Якщо менший, торцева планка стане на місце, але ручка виявиться ближче до краю, ніж було, і сліди від старих гвинтів вилізуть з-під накладки.

Не збігається міжосьова — це серйозніше: доведеться свердлити новий отвір під циліндр поруч зі старим, а два отвори поряд послаблюють полотно. Практичніше пошукати механізм із тією ж міжосьовою.

Як підібрати комплект під двері, що вже стоять

Спершу подивіться, що всередині полотна. Двері бувають суцільними, стільниковими (з картонним заповненням) і з філенками; від цього залежить, чи витримає полотно врізний механізм у потрібному місці. Стільникові двері теж тримають механізм, але тільки там, де всередині є брусок обв'язки, — зазвичай це смуга вздовж краю полотна, і саме в неї роблять врізку.

Далі — товщина полотна. Вона визначає довжину циліндра: серцевина має пройти крізь механізм і ледь виступити за накладку з обох боків. Товсті двері з накладними панелями вимагають довшого циліндра, ніж звичайні; міряйте по місцю, а не за назвою моделі дверей.

І останнє — стан старих отворів. Якщо нова накладка перекриває слід від попередньої, робота зводиться до заміни вузла; якщо ні, простіше одразу закласти в план невелику підфарбовку ділянки полотна.

Ліва чи права петля і скільки їх ставити на двері

Петлі в комплект фурнітури не входять, тому їх підбирають окремо — і тут два питання: скільки і які. Для звичайного міжкімнатного полотна ставлять дві петлі, для важкого, високого чи дуже інтенсивно вживаного — три. Третю розміщують посередині або трохи вище середини, щоб зняти провисання верхнього кута.

Сторона важлива не для всіх типів. Ввертні (штирьові) й приховані петлі бувають лівими та правими, а більшість карткових — універсальні: їх просто перевертають. Визначають сторону так: станьте з боку, куди двері відчиняються на себе; якщо петлі опиняються праворуч — двері праві. Купуючи петлі до цього комплекту, беріть їх у тому ж кольорі, що й ручки, — різнобій на дверях помітний більше, ніж здається.
