Комплект дверних ручок TRION ELIOS AL-74 MB — №5 (Мех. PZ + накладки)

Комплект дверних ручок TRION ELIOS AL-74 MB — готовий набір фурнітури для міжкімнатних дверей із врізним механізмом під циліндр і декоративними накладками PZ. У коробці лежить усе, щоб двері відчинялися ручкою і замикалися ключем: пара ручок на розетці, накладки з отвором під євроциліндр, сам врізний механізм і кріплення. Немає тільки циліндра — серцевину купують окремо, і це зроблено навмисно: рівень секретності ви обираєте під конкретні двері, а не під колір фурнітури.

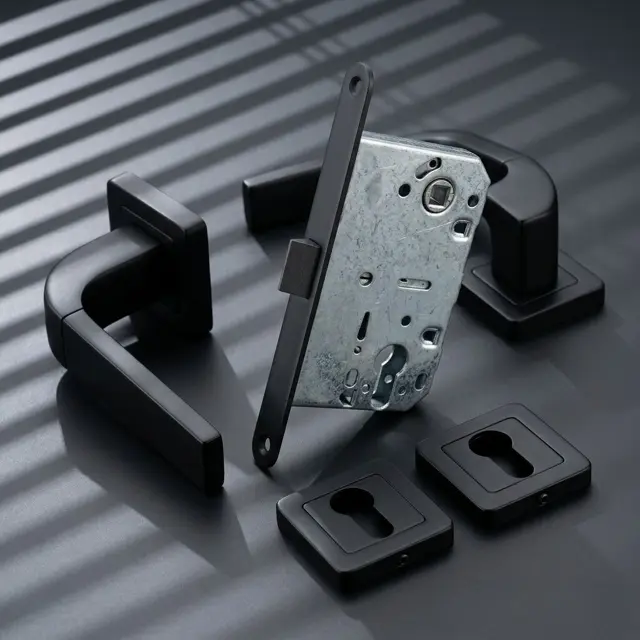

Ручки й розетки виконані з алюмінієвого сплаву з PVD-покриттям у кольорі чорний матовий (MB). Обидві ручки сідають на квадрат-шток 8 × 8 мм, який теж лежить у коробці, а механізм розрахований на 200 000 циклів відкривання. Це фурнітура саме для міжкімнатного полотна — ванної, туалету, спальні, дитячої, домашнього кабінету.

Комплект №5 — найповніший з тих, де двері замикаються ключем: механізм уже всередині, тож не доведеться окремо шукати врізний замок і звіряти, чи збігається він із накладками. Петлі в набір не входять — їх рахують окремо, під вагу і товщину полотна. Якщо ключ на дверях не потрібен взагалі, беруть простіший набір без механізму.

Технічні характеристики

Кому підійде і як обрати

• Для міжкімнатних дверей, які мають замикатися ключем: домашній кабінет, спальня, кімната з робочим місцем, гостьова.
• Для нового полотна без фурнітури — коли двері вже стоять, а ручок і механізму на них немає: у наборі і замок, і накладки, і кріплення.
• На заміну старої фурнітури під циліндр — ручка розхиталася або зійшло покриття, а отвори в полотні вже під євроциліндр і під квадрат.
• Для ванної й туалету комплект теж ставлять, але тоді в отвір вставляють серцевину з вертушкою, щоб зсередини замикатися без ключа.
• Не варто брати на вхідні двері квартири чи будинку: це фурнітура для міжкімнатного полотна, без захисту від зламу.

Сумісність і монтаж

• Докупити треба лише циліндр (серцевину) потрібної довжини — з ключем з обох боків або з вертушкою зсередини. Петлі рахують окремо, вони в набір не входять.
• Перед покупкою звірте три розміри: товщину полотна, відстань від краю торця до центру квадратного отвору і відстань між квадратом та отвором під циліндр. За останньою механізм сідає у старе гніздо без нової врізки.
• Монтаж на підготовлене полотно — пів години однією хрестовою викруткою. З нуля знадобляться дриль із пером під квадрат і циліндр та стамеска для гнізда в торці.
• Не впевнені, чи стане механізм у ваші двері, — надішліть фото торця зі знятою накладкою і замір лінійкою, підкажемо, що брати.

Що входить у комплект №5 і що доведеться докупити

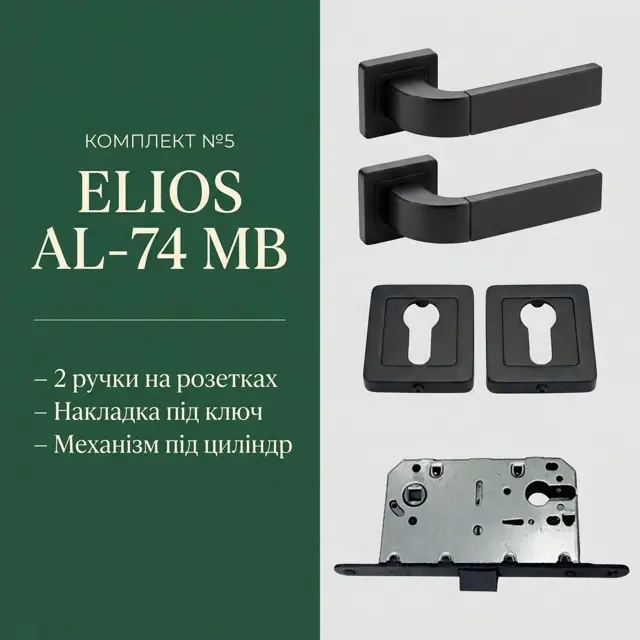

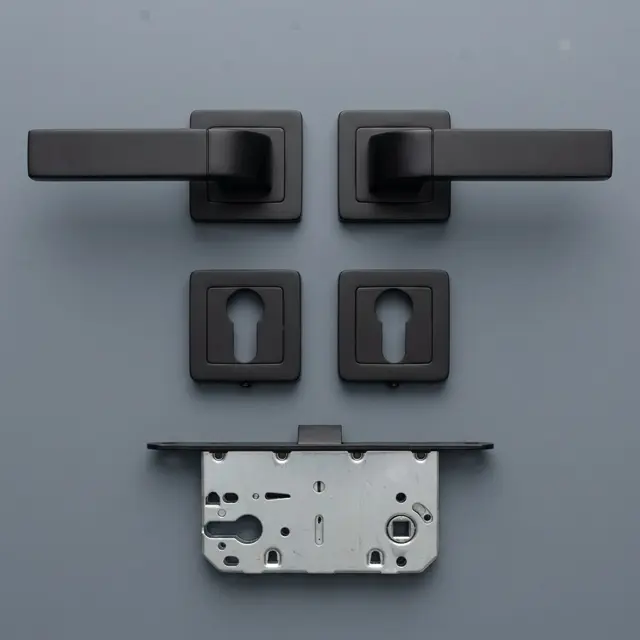

У коробці цього набору п'ять позицій: пара ручок на розетці, декоративні накладки PZ з отвором під євроциліндр, врізний механізм під циліндр, квадрат-шток 8 × 8 мм і кріплення. Цього складу вистачає, щоб двері отримали і робочу ручку, і замикання ключем: механізм ставиться в торець полотна, накладки закривають отвір під серцевину з обох боків, ручки сідають на спільний шток.

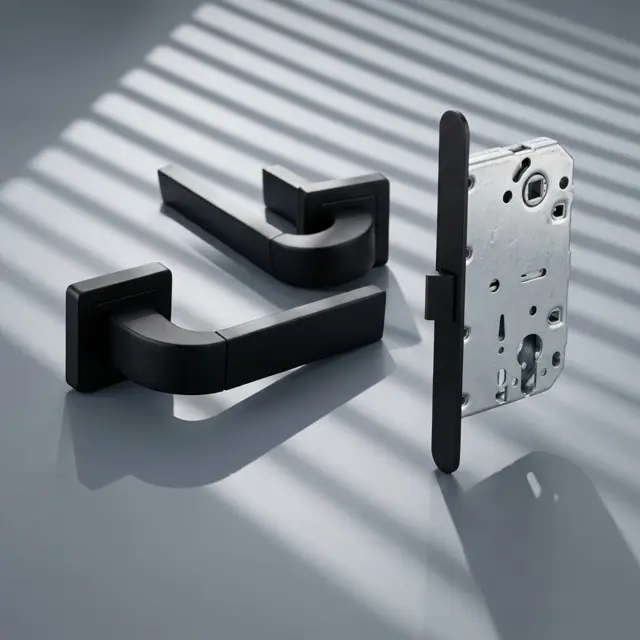

Докупити доведеться дві речі. Перша — циліндр: його свідомо не кладуть у набір, бо довжина серцевини залежить від товщини полотна і накладок, а рівень секретності у кожного свій. Друга — петлі: у комплект №5 вони не входять, їх беруть окремо під вагу дверей і тип врізки. Якщо двері вже висять на своїх петлях і вони цілі, вистачить самої серцевини.

PZ, WC, BB — що означають ці позначки на комплектах

PZ — це отвір під євроциліндр, тобто під ту саму серцевину з ключем, яку ставлять у більшість сучасних замків. Саме така позначка стоїть на цьому наборі. WC — накладка з квадратним отвором під фіксатор санвузла: зсередини повертається баранець, зовні є аварійна прорізь під монету. BB — простий отвір під сувальдний ключ, який на міжкімнатних дверях сьогодні майже не зустрічається.

Плутанина починається на заміні: людина міряє міжосьову відстань, купує механізм, а накладка не збігається — бо стара була під фіксатор, а нова під циліндр. Дивіться не на форму ручки, а на форму отвору в накладці: овал із кружечком угорі — PZ, квадратик — WC, круглий отвір із борідкою — BB. У цьому наборі накладки і механізм ідуть парою, тож помилитися складно.

Що ставиться за годину, а де знадобиться фрезер

Якщо в полотні вже є гніздо в торці, наскрізний квадратний отвір і отвір під циліндр — увесь монтаж займає до пів години і робиться однією хрестовою викруткою. Механізм заходить у торець і кріпиться планкою, шток просовується наскрізь, ручки з розетками стягуються з двох боків, накладки PZ прикручуються поверх отвору. Останній крок — вставити циліндр і затягнути його гвинт через торець.

З чистим полотном роботи більше. Гніздо в торці роблять пером і стамескою або фрезером — фрезер потрібен не для швидкості, а щоб стінки гнізда були рівні й механізм не перекосило. Отвори під квадрат і під циліндр свердлять пером по розмітці. Найтонше місце — відповідна планка на коробці: саме через неї двері потім або зачиняються м'яко, або клацають з зусиллям.
