Комплект дверних ручок TRION CARMEN AL-74 BLACK/WHITE — №5 (Мех. PZ + накладки)

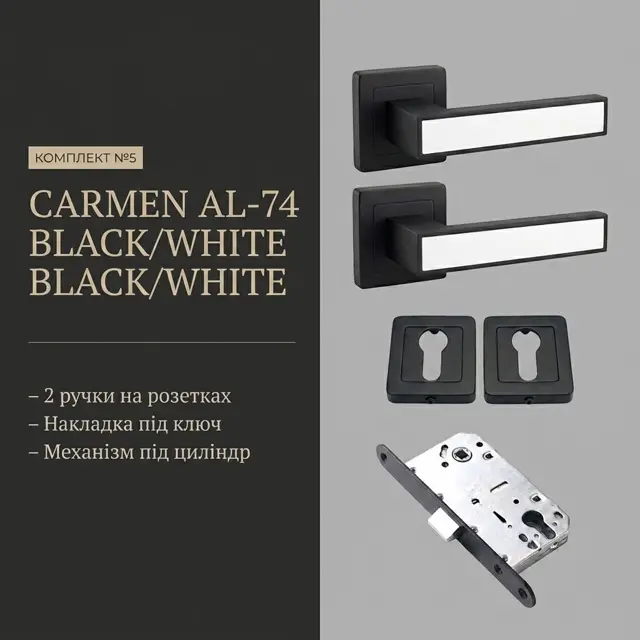

Комплект дверних ручок TRION CARMEN — набір фурнітури для міжкімнатних дверей із врізним механізмом під циліндр і накладками PZ. Це варіант для кімнати, яка має замикатися ключем: кабінету, спальні, гостьової. У коробці пара ручок на розетці, декоративні накладки з отвором під євроциліндр, сам механізм, квадрат-шток і кріплення — усе, крім серцевини.

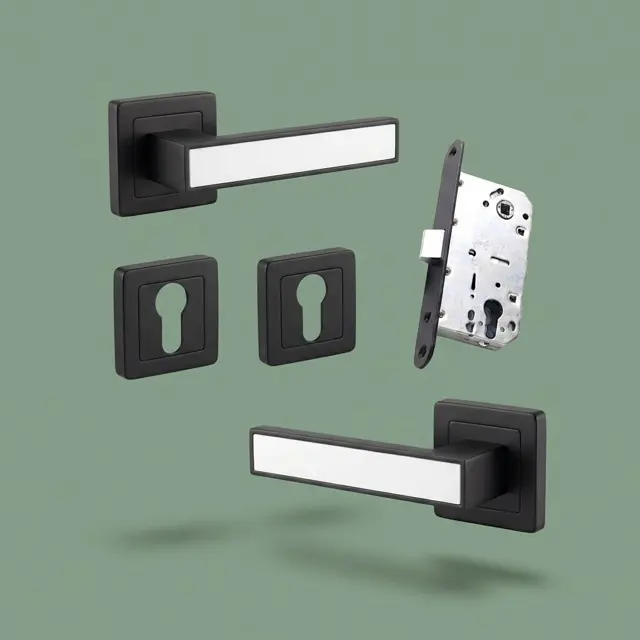

Серія CARMEN зроблена у двоколірному виконанні: спокійна основа і акцентна вставка на розетці й тілі ручки. Матеріал — алюмінієвий сплав із PVD-покриттям, квадрат-шток 8 × 8 мм, ресурс механізму 200 000 циклів. Призначення — міжкімнатні двері: ванна, туалет, спальня, дитяча, кабінет.

Від простіших наборів цей відрізняється саме врізним механізмом: не треба окремо шукати замок під ту саму розетку і звіряти, чи збігається отвір. Циліндр купують окремо — так рівень секретності обирають під конкретну кімнату, а не під колір ручки. Петлі теж рахують окремо: у комплект №5 вони не входять.

Технічні характеристики

Кому підійде і як обрати

• Для кабінету і спальні, які мають замикатися ключем: механізм у наборі, залишається обрати серцевину.
• Для нового полотна, на якому ще немає ніякої фурнітури — набір закриває і ручку, і замикання.
• На заміну зношеного комплекту під євроциліндр, коли отвори в полотні вже є і врізати нічого не потрібно.
• Для ванної й туалету — за умови, що в отвір поставите циліндр із вертушкою, щоб зсередини зачинятися без ключа.
• Не підходить для вхідних дверей: це міжкімнатна фурнітура без протизламних елементів.

Сумісність і монтаж

• Докупити треба циліндр потрібної довжини — з ключем з обох боків або з вертушкою. Петлі беруть окремо, у наборі їх немає.
• Перед покупкою зніміть стару накладку і виміряйте відстань між центром квадратного отвору і центром отвору під циліндр, а також відстань від краю торця до центру квадрата. Ці два розміри вирішують, чи стане механізм у наявне гніздо.
• Ставиться однією хрестовою викруткою за пів години, якщо полотно вже підготовлене. Для нової врізки знадобляться дриль із пером, стамеска і рулетка.
• Сумніваєтеся в розмірах — надішліть фото торця дверей зі знятою планкою і замір лінійкою, підкажемо, чи підійде.

Як виміряти міжосьову відстань і бексет перед заміною

Міжосьова відстань — це проміжок між центром квадратного отвору під ручку і центром отвору під циліндр. Міряють її по знятій накладці або прямо по полотну: ставлять лінійку так, щоб нуль припав на центр квадрата, і дивляться, куди потрапляє центр другого отвору. Саме цей розмір визначає, чи сяде новий механізм у наявне гніздо без переробки, — бо накладка комплекту має ті самі осі, що й механізм із коробки.

Бексет — це глибина врізки: відстань від краю торця полотна до центру квадратного отвору. Приклали лінійку до торця, подивилися, де центр квадрата. Якщо бексет у ваших дверях більший або менший за той, що в новому механізмі, ручка стане ближче до кромки чи далі від неї, а гніздо доведеться поглиблювати. Тому перед покупкою краще зняти стару фурнітуру і записати обидва числа.

Як підібрати комплект під уже встановлені двері

Починають не з кольору, а з того, що вже врізане в полотно. Якщо там стоїть механізм під євроциліндр і накладка з фігурним отвором — можна брати будь-який набір із позначкою PZ, у тому числі цей. Якщо стоїть фіксатор санвузла з квадратним баранцем — самих накладок не вистачить, механізм теж під заміну, і тоді комплект №5 із власним механізмом виходить простішим рішенням, ніж підбір окремих деталей.

Другий крок — квадрат-шток. Ручки цієї серії сідають на квадрат 8 × 8 мм, і саме такий стоїть у переважній більшості міжкімнатних механізмів. Якщо старий шток товщий або тонший, разом із ручками треба міняти й механізм, бо ручка на чужому квадраті буде або бовтатися, або не налізе. Третій крок — товщина полотна: розетки і стяжні гвинти розраховані на звичайне міжкімнатне полотно, і якщо двері нестандартно товсті, довжину гвинтів і циліндра підбирають окремо.

Чому ручка починає люфтити і як цього уникнути

Люфт майже ніколи не береться з самої ручки. Найчастіша причина — недотягнуті стяжні гвинти розеток: на новому полотні дерево трохи сідає, і через тиждень-два кріплення послаблюється. Друга причина — квадрат-шток не по центру: якщо він виступає з одного боку більше, ніж з іншого, ручка спирається на край отвору і поступово розбиває його. Третя — саморізи, закручені в м'який заповнювач полотна без попереднього отвору.

Профілактика проста. Після монтажу підтягніть гвинти ще раз через кілька днів роботи дверей. Стежте, щоб шток виходив із полотна однаково з обох боків — задовгий підрізають ножівкою по металу. Не притискайте розетку з перекосом: спершу наживіть обидва гвинти, вирівняйте ручку по горизонталі і лише потім затягуйте. Раз на рік капніть краплю рідкого мастила у механізм через отвір у планці.
