Комплект дверної ручки на планці із защіпкою RDA Imola WC+ механізм 258 сатин/хром

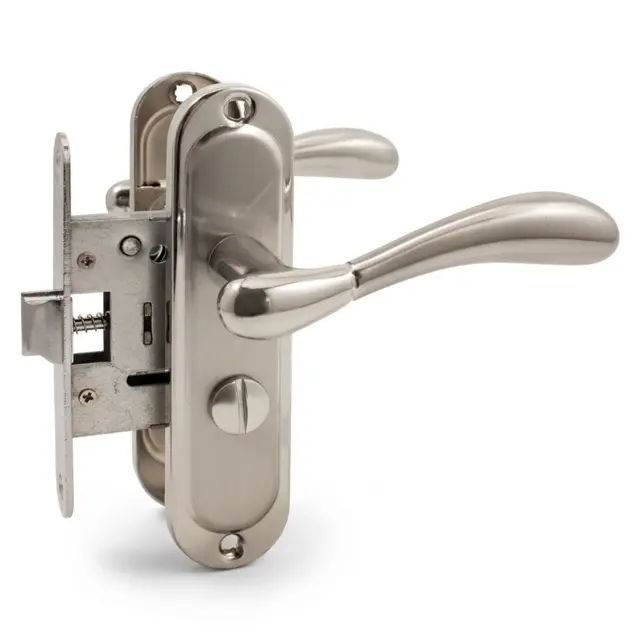

Комплект дверної ручки на планці із защіпкою RDA Imola WC — це готовий набір для міжкімнатних дверей: пара ручок на планках із поворотним вузлом, врізний механізм 258, відповідна планка в коробку, зʼєднувальний квадрат і два комплекти кріплення — окремо для ручок, окремо для замка. Тобто механізм тут уже в коробці, і докуповувати для роботи дверей нічого не треба.

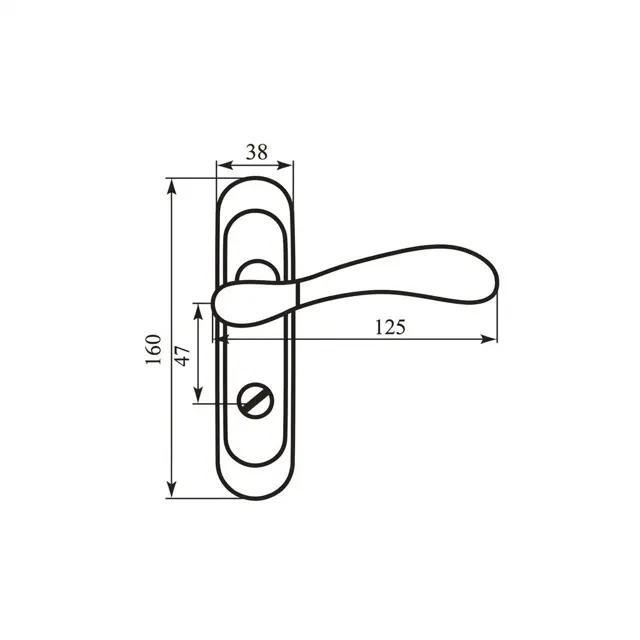

Розміри під заміну звіряються швидко: бексет (видалення квадрата) — 50 мм, міжцентрова відстань — 47 мм, планка ручки 160 × 38 мм, довжина самої ручки 125 мм, глибина корпусу механізму 72 мм. Ручка вилита з цинкового сплаву ZAMAK — обважнена, з приємним ходом, планка сталева, колір комбінований: сатин із хромом. Засувка реверсивна, сталева.

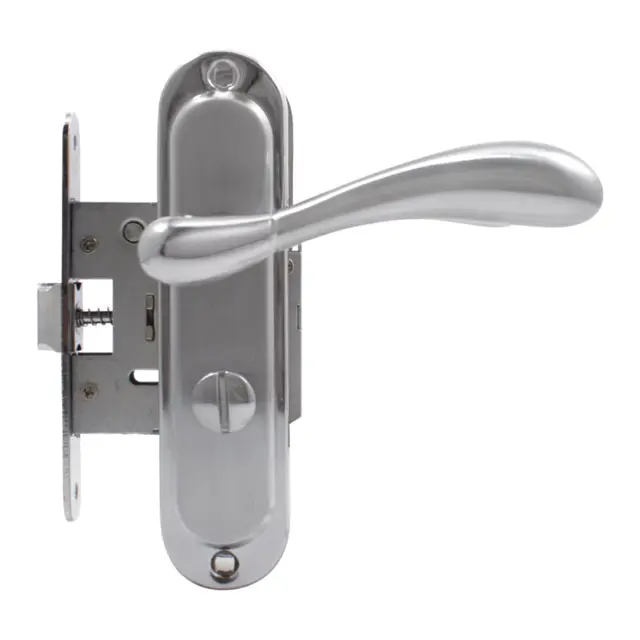

Тип замикання — WC: фіксатор вбудований у планку, тож двері зачиняються зсередини поворотом без ключа. Це набір для ванної, туалету й спальні, а також для випадку, коли міняють усе одразу: і зношений механізм, і стару фурнітуру. Петлі й циліндр у комплект не входять — петлі докуповують окремо, а циліндр для замикання типу WC не потрібен взагалі.

Технічні характеристики

Кому підійде і як обрати

• Двері ванної та туалету, коли треба поставити все з нуля: механізм, ручки й фіксатор ідуть одним набором.
• Спальня чи кабінет, де двері іноді зачиняють зсередини, а ключ у міжкімнатному замку зайвий.
• Заміна старої фурнітури на дверях із слідами: планка 160 × 38 мм перекриває отвори й потертості від попередніх ручок.
• Нові двері з фрезеруванням під бексет 50 мм — комплект стає на готову врізку без переробок.
• Не підійде для вхідних дверей і для приміщень, які замикають на ключ: у наборі защіпка з фіксатором WC, а не замок під циліндр.

Сумісність і монтаж

• Комплект самодостатній: ручки, механізм, відповідна планка і кріплення вже разом. Окремо беруть тільки петлі, якщо двері нові, і за бажанням стопор, щоб ручка не билася об стіну.
• Перед покупкою звірте два розміри на своїх дверях: бексет має бути 50 мм, тобто від кромки полотна до центру отвору під квадрат, і міжцентрова відстань 47 мм — між центром квадрата і центром поворотного вузла. Заодно перевірте, щоб глибина врізки в торці була не менша за 72 мм.
• Установлення на готову врізку — приблизно чверть години на двері: вставити механізм у паз, прикрутити лицьову планку, надіти ручки на квадрат, стягнути гвинтами і закріпити відповідну планку в коробці. Інструмент — хрестова викрутка, для нової врізки додається дриль зі стамескою або фрезер.
• Не впевнені щодо розмірів — надішліть фото торця дверей із лінійкою і фото полотна зі знятою ручкою, підкажемо, чи стане комплект без переробки врізки.

Як виміряти міжосьову відстань і бексет під цей комплект

Бексет — це відстань від кромки полотна до центру отвору під квадрат ручки. Прикладіть лінійку до торця дверей і виміряйте до середини отвору: для цього набору потрібно 50 мм. Це найпоширеніше видалення в міжкімнатних дверях, тому комплект зазвичай стає на стару врізку без переробок.

Міжцентрова відстань — проміжок між центром квадрата і центром поворотного вузла на планці; тут вона становить 47 мм. Оскільки обидві точки зібрані на одній планці, у полотні під фіксатор окремого отвору не потрібно: важливо лише, щоб отвір під квадрат збігся. Якщо ваш бексет виявився більшим або меншим за 50 мм, ставити комплект без переносу отвору не вийде — доведеться або підбирати механізм з іншим видаленням, або зміщувати врізку і закривати старий слід планкою.

Лівий чи правий комплект — і чому тут це не проблема

Сторону дверей визначають так: станьте з того боку, куди полотно відчиняється на себе, і подивіться на петлі. Петлі ліворуч — двері ліві, праворуч — праві. Це знадобиться при купівлі петель і деяких механізмів, у яких язичок глухо зафіксований.

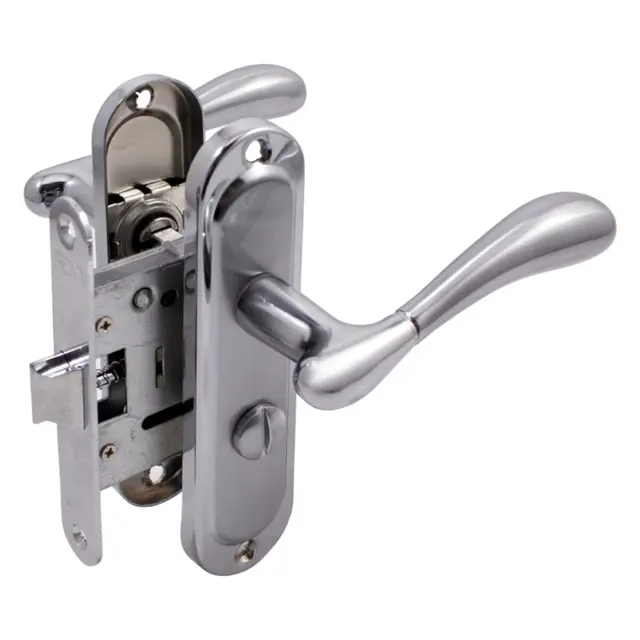

У цьому наборі засувка реверсивна: сталевий язичок виймається, розвертається скосом у бік коробки і ставиться назад. Тому один комплект однаково працює на лівих і правих дверях, і помилитися при замовленні неможливо. Під час монтажу перевірте одну річ: скіс має дивитися туди, куди двері зачиняються, інакше язичок упреться в планку і полотно не зафіксується. Ручки на планках теж симетричні — поворотний вузол ставиться з боку кімнати.

Скільки часу займе монтаж і коли потрібен фрезер

Якщо в дверях уже є врізка під защіпку з таким самим бексетом, робота займає чверть години. Механізм заходить у паз, лицьова планка прикручується шурупами з комплекту, ручки надіваються на зʼєднувальний квадрат і стягуються, відповідна планка кріпиться в коробці навпроти язичка. Уся робота робиться однією хрестовою викруткою.

Нова врізка складніша. Корпус механізму має глибину 72 мм, отже в торець потрібен паз відповідної глибини плюс кишеня під лицьову планку 160 мм завдовжки, врівень із торцем. Такий паз вибирають фрезером із шаблоном або дрилем з перовими свердлами й стамескою, а отвір під квадрат свердлять з площини строго перпендикулярно, інакше ручка стане з перекосом. На шпонованих і фарбованих дверях лицьову частину краще заглибити акуратно за один прохід — сколи на кромці потім не маскуються.
