Відповідна планка цапфа VORNE для багатозапірних замків для ПВХ дверей з профілем 13 мм

Відповідна планка під цапфу VORNE — це металевий зачіп, який ставлять на раму металопластикових дверей навпроти запірної цапфи багатозапірного рейкового замка. Коли ви повертаєте ручку, цапфа на стулці заходить за скіс планки й тягне полотно до рами: саме ця пара відповідає за те, щоб двері не просто зачинилися, а щільно лягли на ущільнювач.

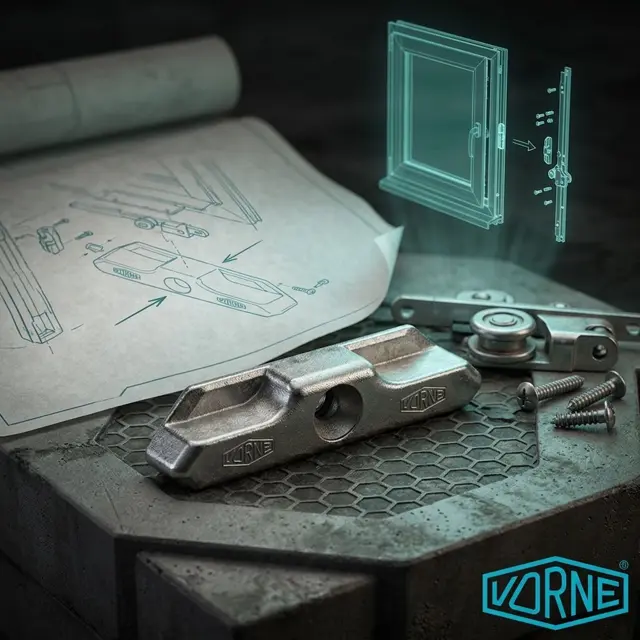

Деталь розрахована на профільні системи з віссю фурнітурного паза 13 мм — це найпоширеніший варіант для ПВХ дверей. Корпус алюмінієвий, литий, з виразним скосом для заходу цапфи та посадковим отвором посередині. Виробник — турецький бренд VORNE, логотип відлитий прямо на корпусі, тож оригінал легко відрізнити від безіменної копії.

Планка підходить як для роликових, так і для ексцентрикових цапф. Найчастіше її купують поштучно на заміну зношеної або зламаної: коли двері почали «гуляти», продувати чи замок закривається з ривком, причина нерідко саме в стертому зачепі, а не в самому замку.

Технічні характеристики

Кому підійде і як обрати

• Вхідні та балконні ПВХ двері з багатозапірним рейковим замком, де одна з планок на рамі зламалась або стерлась.
• Двері погано притискаються, продувають по периметру, а регулювання цапф уже не допомагає — зношений скіс планки варто замінити.
• Монтажникам і сервісникам, які тримають запас зачепів під систему 13 мм для швидкого ремонту на виїзді.
• Не варто брати, якщо ваш профіль має інше зміщення осі (наприклад, 9 мм) або замок працює не на цапфах, а на гаках чи ригелях — тоді потрібна інша відповідна частина.

Сумісність і монтаж

• Зніміть стару планку і порівняйте форму: скіс, положення отвору й висоту виступу. Нова має стати в той самий паз без підточування.
• Перевірте вісь фурнітурного паза на рамі — для цієї планки вона має бути 13 мм.
• Цапфа на стулці має бути круглою роликовою або ексцентриковою (овальною). Під грибкові цапфи протизламних систем ставлять інші зачепи.
• Після встановлення відрегулюйте ексцентрик цапфи: планка дає опору, а сила притиску налаштовується поворотом цапфи шестигранником.

Як зрозуміти, що винна саме планка

Відкрийте двері й огляньте планки на рамі. На робочому скосі зношеного зачепу видно блискучу протерту борозну або відколоту кромку, деколи сама деталь хитається в посадці. Закрийте двері з папірцем, затиснутим біля кожної планки: якщо в одному місці аркуш легко витягується, притиску там немає. Коли ексцентрик цапфи вже викручений на максимум, а щілина лишилась, замінюйте планку.

Заміна своїми руками

Викрутіть кріплення старої планки, зачистіть паз від пилу та залишків мастила. Поставте нову деталь тією ж стороною скосу назустріч цапфі — скіс має «зустрічати» ролик при повороті ручки. Закріпіть, не перетягуючи, щоб не зірвати різьбу в профілі. Закрийте двері кілька разів: ручка має повертатися плавно, без удару. Далі шестигранником підкрутіть ексцентрик цапфи до потрібного притиску — взимку сильніше, влітку слабше.

Догляд, щоб планка служила довше

Двічі на рік змащуйте робочий скіс планки й ролик цапфи кількома краплями технічного мастила без кислот. Сухе тертя металу по металу швидко вибирає борозну, а з мастилом замок закривається м'якше. Якщо двері сильно провисли, спершу відрегулюйте петлі: перекошена стулка б'є цапфою в край зачепу й ламає його навіть на новій деталі.
