Поворотний металевий привід шириною 16 мм VORNE PS-600 BS 15.5 мм

Поворотний металевий привід VORNE PS-600 — це основний запор віконної стулки, який приводиться в рух ручкою. Коли ви повертаєте ручку вікна, саме привід зсуває планку і заводить цапфи в відповідні планки на рамі, притискаючи стулку. Цей привід призначений для поворотних стулок або фрамуг.

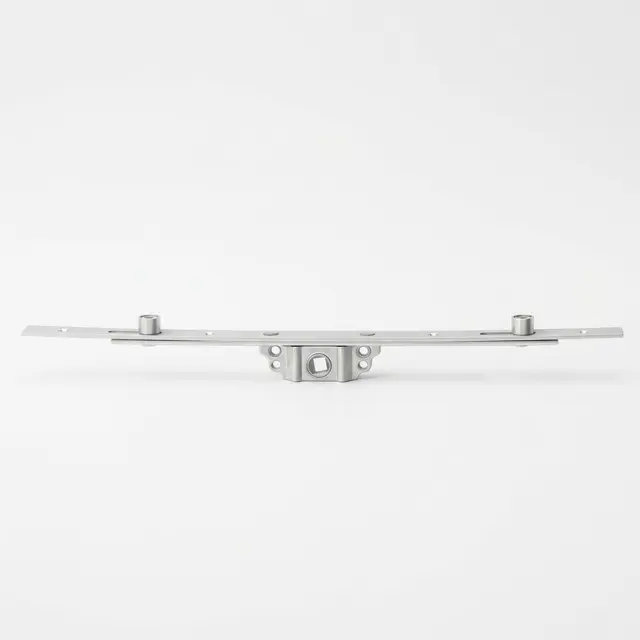

Ширина планки 16 мм, бексет (дорнмас) 15,5 мм. Діапазон застосування — від 600 до 800 мм: по висоті для поворотної стулки або по ширині для фрамужної відкидної конструкції. Привід має 2 ексцентрикові цапфи для регулювання притиску стулки до рами. Зубчастих з'єднань немає, деталь постачається в готовому розмірі і не потребує вкорочування.

Серцевина сталева, що робить механізм міцним і довговічним.

Технічні характеристики

Кому підійде і як обрати

• Поворотні стулки ПВХ вікон заввишки 600-800 мм, де привід зламався і ручка прокручується.
• Фрамуги шириною 600-800 мм з відкидним відкриванням.
• Вікна, де стулка перестала щільно притискатися і треба оновити запор з ексцентриками.
• Невеликі вікна на кухні, у ванній, на балконі з профілем під планку 16 мм.
• Фрамуги над дверима чи вікнами, які відкидаються для провітрювання.
• Не варто брати для стулок поза діапазоном 600-800 мм і для поворотно-відкидних систем, де потрібен привід іншого типу.

Сумісність і монтаж

• Висота поворотної стулки або ширина фрамуги — в межах 600-800 мм.
• Бексет 15,5 мм: відстань від планки до осі під ручку має збігатися зі старим приводом.
• Ширина планки 16 мм — під фурнітурний паз профілю.
• Ручка вікна купується окремо; квадрат ручки має підходити до приводу.

Як зрозуміти, що зламався саме привід

Якщо ручка вікна провертається вільно, а стулка не замикається, або ручка повертається, але цапфи на торці стулки не рухаються, — проблема в приводі. Інша ознака — ручка йде дуже туго, хоча петлі відрегульовані і стулка не просіла. Перед заміною зніміть ручку і подивіться на механізм: тріщини, зношені деталі чи розірвана планка однозначно вказують на заміну приводу.

Заміна приводу

Зніміть ручку вікна, відкривши декоративну накладку і відкрутивши два гвинти. Відкрутіть гвинти по планці приводу на торці стулки і витягніть старий привід. Порівняйте з новим: бексет 15,5 мм, планка 16 мм, довжина під вашу стулку. Встановіть новий привід у паз, закріпіть, поставте ручку. Перевірте: ручка вниз — цапфи заходять у відповідні планки, ручка вбік — стулка відчиняється.

Регулювання притиску ексцентриками

Цапфи приводу ексцентрикові: повертаючи їх шестигранником або плоскогубцями, змінюють, наскільки щільно стулка притискається до рами. Взимку притиск роблять сильнішим, щоб не дуло, влітку — слабшим, щоб менше зношувався ущільнювач. Обидві цапфи регулюють однаково, інакше стулка притискатиметься нерівномірно.

Як підібрати привід на заміну

Перед покупкою зніміть ручку і виміряйте висоту поворотної стулки або ширину фрамуги — вона має бути в межах 600-800 мм. Виміряйте відстань від лицьової планки на торці стулки до центру отвору під квадрат ручки: це бексет, для цього приводу 15,5 мм. Ширина планки має бути 16 мм. Якщо всі три параметри збігаються, новий привід стане на місце старого без доопрацювання профілю.
