Замок-рейка багатозапірний із защіпкою KALE KILIT 1600 мм DM35-85 з ригелем Турція

Замок-рейка KALE KILIT 1600 мм DM35-85 з ригелем — це багатозапірний врізний механізм для вхідних і балконних металопластикових дверей, який замикає стулку одразу в 5 точках по висоті. Його беруть на заміну зношеному або зламаному замку в ПВХ дверях, коли ручка перестала піднімати запори, ключ провертається або двері не притискаються до рами.

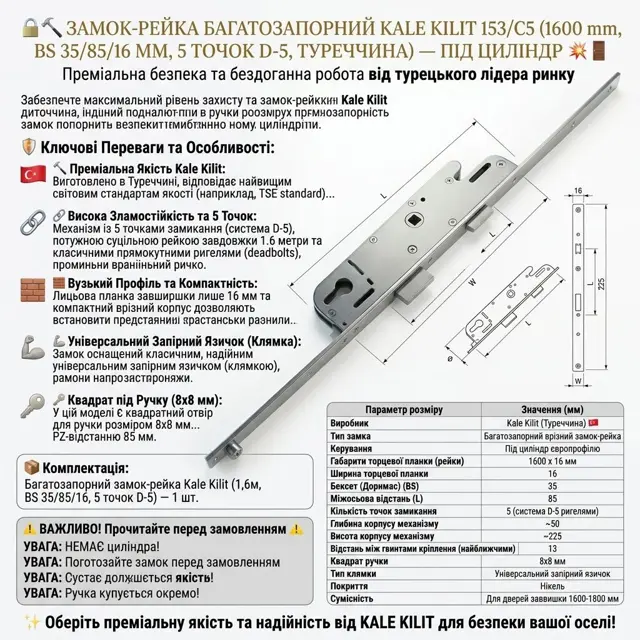

Основа механізму — суцільна торцева планка 1600 на 16 мм з нікельованим покриттям і врізний корпус висотою близько 225 мм та глибиною близько 50 мм. Бексет (відстань від планки до осі циліндра) — 35 мм, міжосьова відстань між квадратом ручки і циліндром — 85 мм, квадрат під ручку — 8х8 мм. Замикання виконується ригелями за системою D-5, а для щоденного зачинення є універсальна клямка-язичок. Виробник — Kale Kilit, Туреччина.

Замок розрахований на двері заввишки від 1600 до 1800 мм. Циліндр і ручка в комплект не входять — їх підбирають окремо: циліндр європрофілю потрібної довжини і натискний гарнітур із міжосьовою 85.

Технічні характеристики

Кому підійде і як обрати

• Заміна старого замка-рейки з такими ж розмірами 35/85 у вхідних пластикових дверях приватного будинку.
• Балконні двері ПВХ невисокої стулки, де потрібен саме замок під ключ, а не лише ручка.
• Двері в підсобне приміщення, гараж або котельню з металопластику.
• Дачні вхідні двері, які довго стоять без нагляду і потребують замикання в кількох точках.
• Не підходить, якщо у ваших дверях інший бексет чи міжосьова відстань, а також якщо стулка вища за 1800 мм — потрібна інша довжина рейки.

Сумісність і монтаж

• Виміряйте бексет на старому замку: від зовнішньої площини планки до центру отвору під циліндр має бути 35 мм.
• Міжосьова — від центру квадрата ручки до центру циліндра — має становити 85 мм.
• Звірте довжину планки зі старою рейкою та розташування ригелів відносно відповідних планок на рамі.
• Окремо підберіть циліндр європрофілю за товщиною дверей і натискну ручку з квадратом 8 мм.

Як зняти мірки зі старого замка

Відкрийте двері, викрутіть гвинт фіксації циліндра на торці і вийміть циліндр, повернувши ключ. Зніміть ручку і викрутіть шурупи по всій довжині планки, після чого обережно витягніть рейку. Тепер на корпусі виміряйте три речі: бексет від планки до осі циліндра, міжосьову між квадратом і циліндром і загальну довжину планки. Сфотографуйте корпус і запори — це допоможе звірити тип замикання: ригелі чи ролики.

Ригелі чи роликові цапфи: що обрати

Версія з ригелями, як ця, при повороті ключа висуває прямокутні засуви в планки на рамі — це класичне надійне замикання вхідних дверей. Роликові цапфи притискають стулку до ущільнювача і краще працюють на герметичність, але сама механіка замикання інша. Якщо на рамі стоять відповідні планки під ригелі, беріть замок з ригелем — тоді не доведеться переробляти раму.

Монтаж і перевірка після заміни

Вставте рейку в паз стулки, не перекошуючи її, і закрутіть шурупи, починаючи від корпусу до країв. Поставте циліндр, ручку і перевірте роботу при відчинених дверях: ручка повинна ходити легко, ригелі — висуватися повністю. Потім зачиніть двері і перевірте замикання ключем. Якщо ключ туго повертається, підрегулюйте положення відповідних планок на рамі, а не прикладайте силу.
