Комплект врізного замка з ручками під циліндр ТАНДЕМ ЗВ4- 3М коричневий

Комплект врізного замка з ручками під циліндр ТАНДЕМ ЗВ-4 ЗМ — готовий набір фурнітури для вхідних дверей: корпус замка, пара ручок на планці, відповідна планка й кріплення в одній коробці. Це той випадок, коли на двері треба поставити і замикання, і ручки одразу, а не збирати вузол по частинах. Циліндровий механізм до набору не входить: його добирають окремо під товщину полотна й потрібний рівень секретності. Сторона відкривання універсальна, тому комплект однаково стає і на ліві, і на праві двері.

Міжосьова відстань — 55 мм, стільки ж становить видалення ключового отвору від краю полотна, тобто бексет. Корпус замка компактний, 120 × 85 × 15 мм; лицьова планка 200 × 22 мм із відстанню між кріпильними отворами 178 мм; планка ручок 150 × 33 мм, отвори через 128 мм. Довжина натискної ручки — 115 мм, у комплекті йде квадрат 8 × 8 мм і набір кріплень. Набір розрахований на дверне полотно товщиною 40 мм.

Покриття — порошкова фарба коричневого кольору: вона лягає на сталеву планку рівним шаром, не боїться вологих рук і миття, не злазить від сонця. Такий комплект беруть, коли на старих вхідних дверях розсипалася фурнітура і простіше замінити все одним вузлом, зберігши звичний вигляд полотна. Кріплення — через лицьову планку: корпус тримається на торці дверей, а планки ручок стягуються між собою.

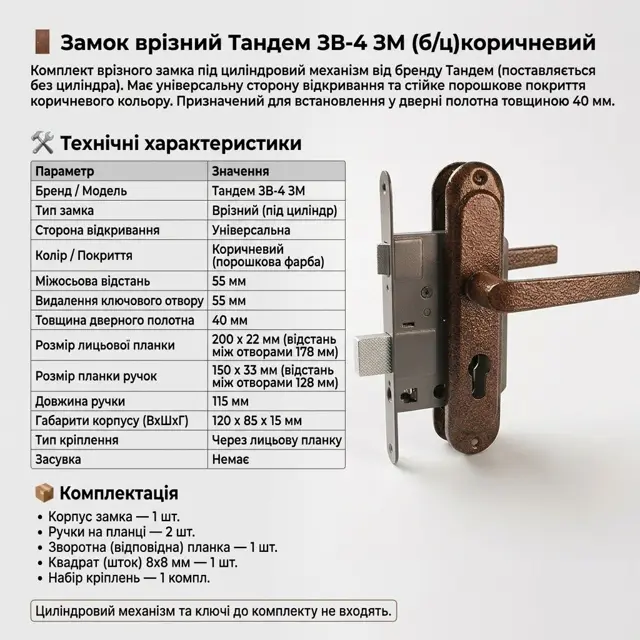

Технічні характеристики

Кому підійде і як обрати

• Для вхідних дверей квартири чи будинку з розміткою 55/55, коли треба замінити і замок, і ручки одним заходом.
• Для технічних дверей — комора, майстерня, підсобка, вхід у прибудову: замикання ключем без зайвих вузлів.
• На заміну старого набору, що розхитався: планки протерлися, ручка провисла, ключ ходить із зусиллям.
• Для полотна товщиною 40 мм — саме на таку товщину розрахована довжина кріплення й квадрата.
• Не варто брати, якщо потрібна засувка-заскочка, що ловить двері при зачиненні: у цій моделі засувка не зазначена, двері тримає ригель під поворот ключа.

Сумісність і монтаж

• Окремо докупіть циліндр стандартного профілю: підбирати треба за товщиною полотна разом із накладками, щоб торець серцевини виступав за планку мінімально. Ключі йдуть із циліндром, тож їхня кількість залежить від обраної моделі.
• Перед покупкою зніміть стару фурнітуру і виміряйте три числа: від краю полотна до центру ключового отвору (55 мм), між віссю квадрата ручки та віссю циліндра (теж 55 мм) і між отворами планки ручок (128 мм).
• Встановлення на готові отвори займає близько години: корпус у пропил, лицьова планка на гвинти, квадрат між ручками, стягнути планки, поставити циліндр і виставити відповідну планку.
• Не впевнені, що розміри збігаються — надішліть фото торця дверей із лінійкою і фото знятої старої планки: підкажемо, чи стане комплект без переробки полотна.

Що входить у комплект ТАНДЕМ ЗВ-4 ЗМ і що доведеться докупити

У коробці лежить корпус замка, пара ручок на планці, зворотна планка на дверну коробку, квадрат 8 × 8 мм і набір кріплень. Механічна частина закрита повністю: планки, гвинти, шток між ручками — усе підігнано за отворами й не потребує підбору.

Чого немає — циліндрового механізму й ключів. Під однакову розмітку 55 мм ставлять різні серцевини, і покупець сам вирішує, який секрет йому потрібен і скільки ключів має бути в родини. Довжину циліндра рахують за товщиною полотна разом із накладками: торець має виступати за планку зовсім трохи. Окремо беруть і захисну накладку на циліндр, якщо двері виходять на вулицю чи в загальний коридор.

Як виміряти міжосьову відстань і бексет перед заміною замка

Міжосьова відстань — проміжок між центром квадратного отвору під ручку і центром отвору під ключ. Зніміть планку ручок, поставте лінійку на полотно й заміряйте від середини одного отвору до середини другого: тут має вийти 55 мм. Бексет, або видалення ключового отвору, міряють від торця полотна вглиб до центру отвору під циліндр — і це теж 55 мм.

Ці два числа найважливіші: вони визначають, чи ляже корпус у наявний пропил і чи збігатимуться отвори під ручку й ключ. Третє, що варто звірити, — довжина лицьової планки: 200 мм при ширині 22 мм, кріпильні отвори через 178 мм.

Що робити з отворами від старої фурнітури

Найчастіша ситуація при заміні — стара планка ручок була ширшою або отвори під стяжні гвинти стояли інакше. Планка 150 × 33 мм із кріпленням через 128 мм закриє не будь-яку розмітку, тому спершу приміряйте деталь до полотна й обведіть олівцем: одразу видно, які старі отвори ховаються під планкою, а які лишаються назовні.

Отвори за контуром на металевому полотні закривають декоративною заглушкою в колір або заварюють і підфарбовують; на дерев'яному — забивають чопиком на клею, зрізають урівень і шліфують. Якщо стара розмітка зміщена на кілька міліметрів, отвори не свердлять заново, а розробляють круглим напилком: гвинт усе одно затягнеться під планкою.
