1/5Комплект дверних ручок сувальдного типу АРІКО БРАВО 77 мм( під замок ГАРДІАН 10.11-30.11) чорна
Чому обирають цю модель

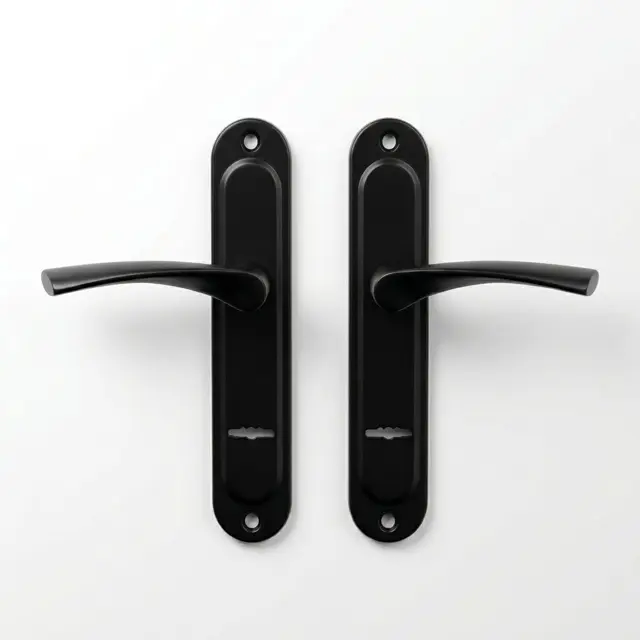

Планка розрахована на конкретні сувальдні механізми — ГАРДІАН серій 10.11 і 30.11 та АРІКО CV9. Це означає, що і форма отвору під ключ, і міжосьова 77 мм збігаються з заводськими: не доводиться нічого підпилювати чи розсвердлювати в полотні. Достатньо звірити серію механізму — і комплект стає на своє місце.

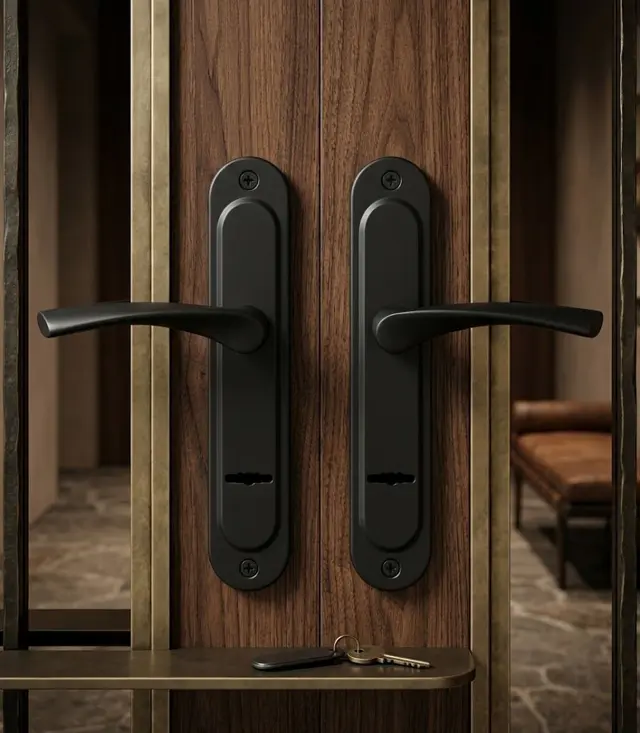

На відміну від планок під циліндр, тут отвір видовжений і фігурний — під ключ, який у побуті називають метеликом. Він дає ключу пройти повністю, без тертя об край накладки, і залишає запас на невеликий перекіс полотна, який з часом з'являється на будь-яких важких дверях.
Габарит накладки 220 мм на 40 мм: вона закриває зону навколо замка й розподіляє навантаження від важеля по всій довжині. Сталь тут доречніша за легкі сплави — вхідні двері важкі, і ручку на них не просто натискають, а тягнуть на себе. Габарит підібрано так, щоб накладка перекривала зону навколо замка повністю.

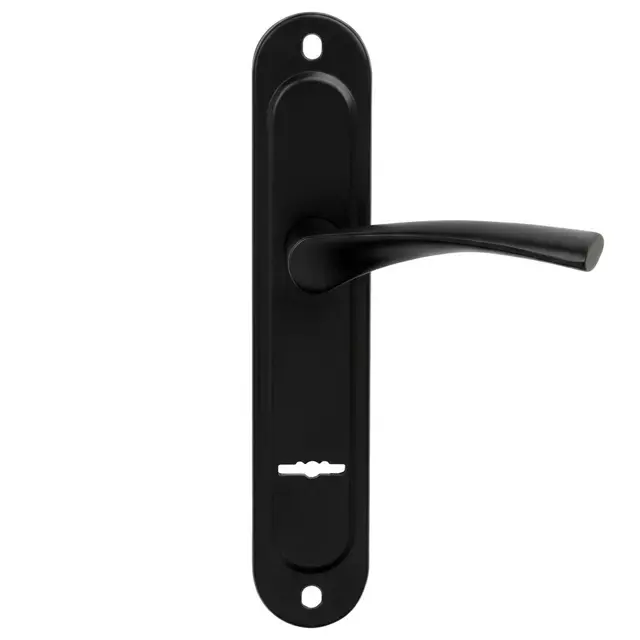

Кріпильні отвори рознесені на 188 мм і стягуються гвинтами наскрізь через полотно. Довге плече не дає планці провертатися, а сама накладка притискається з обох боків — це надійніше за саморізи, які на металевих дверях швидко розбивають різьбу. Саморізи в металевому полотні тримають гірше і з часом розбивають отвір.
Молоткове покриття лягає фактурним шаром, який краще тримається на сталі й маскує дрібні подряпини та сліди від ключів. Для вхідних дверей це практично: саме навколо замка фурнітура для дверей зношується найшвидше, а фактура приховує це найдовше. Фактура ще й менш слизька в руці, ніж полірована поверхня.
Що в коробці
- Дверні ручки на планці — 1 пара (2 шт.)
- З'єднувальний квадрат 8 × 8 мм, довжина 100 мм — 1 шт.
- Стяжні гвинти для кріплення — 1 комплект
Опис і характеристики
Дверна ручка на планці АРІКО БРАВО 77 мм — комплект сувальдного типу для вхідних дверей, розроблений під замки ГАРДІАН серій 10.11 і 30.11 та АРІКО CV9. Планка має видовжений фігурний отвір під сувальдний ключ, а міжосьова відстань від центру ручки до ключа дорівнює 77 мм. Пара ставиться на одні двері, з обох боків полотна.
Планка сталева, розміром 220 × 40 мм, кріпильні отвори рознесені на 188 мм і стягуються наскрізними гвинтами. Натискна ручка виконана з алюмінію, її довжина 112 мм — достатньо, щоб зручно взятися всією долонею, і не настільки багато, щоб чіплятися за одяг у вузькому коридорі. У комплекті йде з'єднувальний квадрат 8 × 8 мм довжиною 100 мм, розрахований на товсте вхідне полотно.
Покриття — молоткове фарбування: шорстка фактурна емаль, яка тримається на сталі значно краще за гладку і не показує дрібних подряпин. Комплект зроблено в Україні, і його головна перевага саме в точній прив'язці до конкретних замків: не треба вгадувати з розмірами, якщо в дверях стоїть один із названих механізмів. Фурнітура для дверей такого типу — це передусім робочий вузол, а вже потім декор.
Технічні характеристики
| Виробник | АРІКО |
| Країна виробництва | Україна |
| Модель | БРАВО |
| Тип виробу | Дверні ручки на планці, сувальдного типу |
| Призначення | Для вхідних дверей |
| Сумісність із замками | ГАРДІАН 10.11 і 30.11, АРІКО CV9 |
| Міжосьова відстань | 77 мм (центр ручки — ключ) |
| Габарити планки | 220 × 40 мм |
| Відстань між кріпильними отворами | 188 мм |
| Довжина натискної ручки | 112 мм |
| Матеріали | Планка — сталь, ручка — алюміній |
| Колір і покриття | Чорна, молоткове фарбування |
Кому підійде і як обрати
- Для вхідних дверей квартири чи будинку із сувальдним замком ГАРДІАН серій 10.11 і 30.11 — заміна фурнітури без переробки полотна.
- Для дверей із механізмом АРІКО CV9: планка розрахована саме на цю сумісність, розміри збігаються заводськи.
- На заміну зношеного комплекту, коли важіль провис, а стара накладка облізла навколо замкової щілини.
- Для тамбурних і технічних дверей із сувальдним замком, де важлива міцна сталева планка, а не декоративність.
- Не підійде для замків під циліндр: там отвір круглий, а міжосьова інша — потрібна планка типу під євроциліндр.
Сумісність і монтаж
- Комплект працює із сувальдними врізними замками названих серій. Сам замок і ключі в коробку не входять — фурнітура лише закриває механізм і дає ручку.
- Перед покупкою виміряйте на старій планці відстань від центру квадратного отвору до центру щілини під ключ: має вийти 77 мм. Заодно перевірте габарит — накладка займе 220 мм по висоті й 40 мм по ширині.
- Монтаж займає близько чверті години: вставити квадрат 8 × 8 мм у механізм, надіти планки з обох боків, стягнути гвинтами через отвори з кроком 188 мм, перевірити хід ручки і ключа.
- Не впевнені, який у вас замок, — надішліть фото торця дверей із замком і знімок старої планки з лінійкою, підкажемо, чи стане цей комплект.
Як самому замінити ручку на сувальдній планці
Спершу знімають стару фурнітуру: відкрутіть наскрізні стяжні гвинти, які проходять крізь полотно, зніміть накладку з одного боку, витягніть квадратний стрижень і зніміть другу планку. Якщо гвинти прикипіли, капніть проникним мастилом і зачекайте кілька хвилин, а не зривайте шліци — на металевих дверях висвердлювати зламаний гвинт довго й неприємно.
Далі перевірте головне: як ходить квадрат у самому замку. Якщо він бовтається, посадкове гніздо розбите, і нова ручка провисне так само, як стара, — механізм потрібно міняти. Якщо все щільно, ставте новий комплект у зворотному порядку: квадрат 8 × 8 мм у механізм, планки з обох боків, гвинти через отвори з кроком 188 мм.
Сувальдний отвір, PZ і WC — які бувають планки
Планки розрізняють за отвором під замок. Сувальдна, як ця, має видовжений фігурний виріз під ключ-метелик: такі ключі стоять у більшості вхідних дверей українського виробництва. PZ — круглий або грушоподібний отвір під євроциліндр, тобто під серцевину, яку називають личинкою. WC — маленький круглий отвір під поворотник санвузла. Глуха планка отворів не має взагалі й ставиться на двері зі звичайною защіпкою.
Помилка при заміні майже завжди одна: людина міряє міжосьову й забуває звірити тип отвору. У цьому комплекті обидва параметри жорстко задані: сувальдний отвір і 77 мм, а сама модель прив'язана до конкретних серій замків.
Як підібрати планку під сувальдний замок, що вже стоїть
Найточніший спосіб — знайти маркування замка. На торцевій планці механізму, тій, що видно з торця дверей, зазвичай вибито серію: якщо там 10.11 або 30.11, комплект підходить напевно. Так само по маркуванню визначають механізм CV9, під який ця модель теж розрахована.
Якщо маркування стерлося, працюйте вимірами. Зніміть стару накладку, покладіть її на стіл і виміряйте відстань від центру квадратного отвору до центру щілини під ключ — має бути 77 мм. Потім приміряйте габарит нової планки на полотні: 220 мм у висоту, 40 мм у ширину, отвори кріплення на відстані 188 мм.
Відгуки покупців
Ваш відгук
Дивіться також · АРІКО
Питання перед покупкою
Під які замки підходить ця ручка на планці?
Комплект розрахований на сувальдні механізми ГАРДІАН серій 10.11 і 30.11 та АРІКО CV9. Міжосьова відстань 77 мм і форма отвору під ключ збігаються з цими замками заводськи, тому переробляти в полотні нічого не треба.
Чим сувальдна планка відрізняється від планки під циліндр?
Формою отвору. У сувальдної він видовжений і фігурний — під ключ-метелик, у планки під циліндр круглий або грушоподібний, під серцевину. Переставити одне замість іншого не вийде, навіть якщо міжосьова збігається.
Що входить у комплект?
Пара ручок на планках на одні двері, з'єднувальний квадрат 8 × 8 мм довжиною 100 мм і комплект стяжних гвинтів. Замок і ключі купують окремо — вони в коробку не входять.
Що таке молоткове фарбування?
Це фактурна емаль із характерним рельєфом, яка лягає на сталь товстішим шаром, ніж гладка фарба. Вона краще тримається на металі й маскує дрібні подряпини та сліди від ключів навколо замкової щілини.
Чи вистачить довжини квадрата на товсті вхідні двері?
У комплекті стрижень довжиною 100 мм — це розрахунок саме на товсте вхідне полотно з утеплювачем. Якщо двері тонші, зайву довжину просто вкорочують ножівкою по металу і зачищають зріз.
