Комплект універсальних дверних ручок для китайських дверей під замок BAODEAN БАОДІН

Дверна ручка на планці BAODEAN — комплект фурнітури для китайських металевих вхідних дверей під замок цієї ж системи. Це та сама пара ручок із довгою металевою накладкою, яку в побуті звуть ручкою на планці, а разом із замком — фурнітурою для дверей. Її беруть, коли рідна ручка розхиталася, облізла або зламалася, а міняти самі двері сенсу немає.

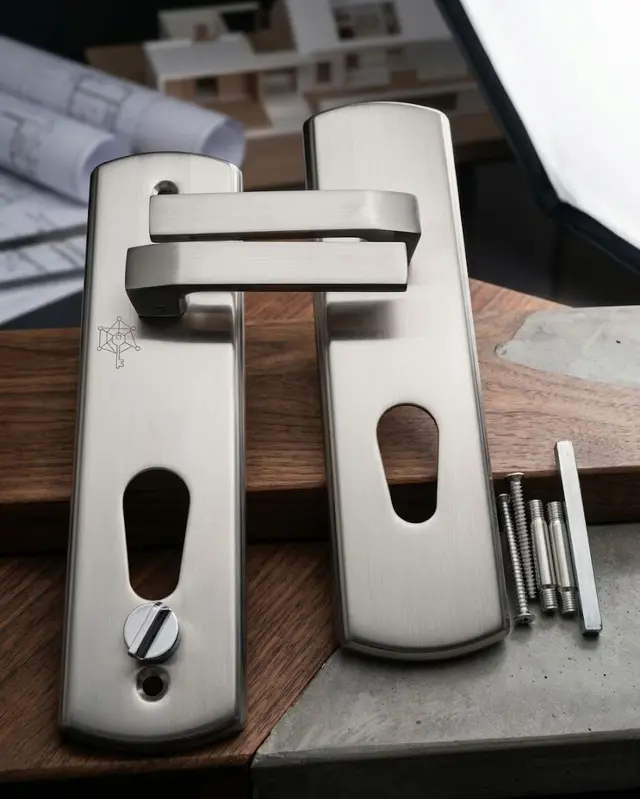

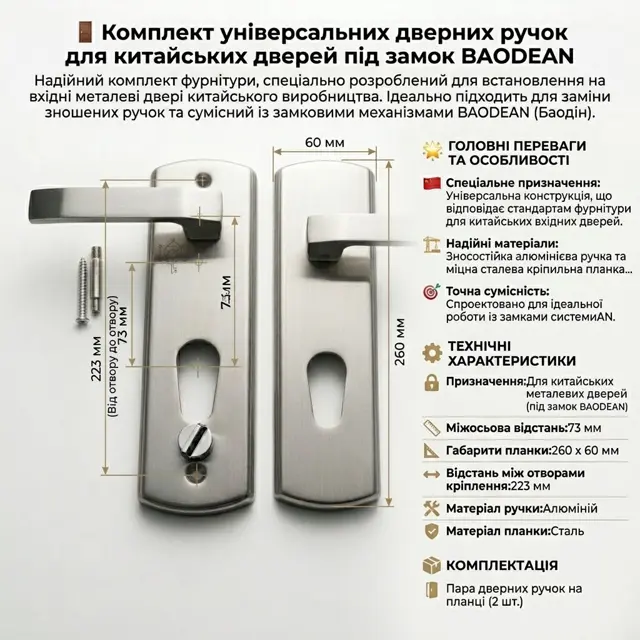

Міжосьова відстань — 73 мм, тобто від центру квадрата під ручку до центру отвору під ключ. Габарити планки — 260 × 60 мм, відстань між отворами кріплення — 223 мм; саме ці три числа вирішують, стане комплект на ваші двері чи ні. Натискна частина відлита з алюмінію, планка сталева, тому накладка тримає форму і не грає під натиском. У комплекті пара ручок — зовнішня і внутрішня.

Це вибір господаря китайських броньованих дверей, який хоче прибрати люфт і освіжити вигляд входу без переробки полотна. На тлі ручок на розетці, які ставлять на міжкімнатні двері, ця модель закриває довгу зону з ручкою і замковим отвором одним елементом — так і задумані китайські двері. Від сусідніх комплектів на планці вона відрізняється саме посадкою під BAODEAN: інша міжосьова тут не стане без нових отворів.

Технічні характеристики

Кому підійде і як обрати

• Для китайських металевих вхідних дверей у квартиру чи будинок, де стоїть замок BAODEAN і рідна ручка вже відпрацювала своє.
• На заміну розхитаної або зламаної фурнітури: коли ручка хилиться, провалюється вниз або не повертає защіпку з першого разу.
• Для косметичного оновлення входу — планка закриває потертості навколо старої накладки, і двері виглядають доглянутими без фарбування.
• Для орендного житла і тамбурних дверей, де ручку смикають десятки разів на день і потрібна проста робоча фурнітура для дверей.
• Не варто брати, якщо у ваших дверях міжосьова відстань інша: комплект розрахований рівно на 73 мм, і підганяти отвори по металу — псувати полотно.

Сумісність і монтаж

• Комплект розрахований на замок BAODEAN у китайських металевих дверях; до інших замків підходить лише тоді, коли збігаються всі три розміри — міжосьова, довжина планки і відстань між кріпленнями.
• Перед покупкою виміряйте від центру ручки до центру замкової щілини (має бути 73 мм), відстань між центрами кріпильних отворів (223 мм) і довжину старої накладки (260 мм). Міряйте по центрах отворів, а не по краях.
• Квадратний стрижень від старої ручки зазвичай залишається робочим і переставляється в нову — перевірте, чи не зношені його грані.
• Установка займає близько 15 хвилин і потребує лише хрестової викрутки. Не впевнені в розмірах — надішліть фото дверей із лінійкою біля ручки та замкової щілини, підкажемо, чи стане цей комплект.

Як виміряти міжосьову відстань на планці

Міжосьова відстань — це відстань від центру отвору під квадрат ручки до центру отвору під ключ. Її міряють лінійкою по центрах: від середини квадратного штифта до середини замкової щілини. У цьому комплекті має вийти 73 мм. Якщо ручку ще не знято, орієнтир — вісь, навколо якої повертається натискна частина: вона завжди збігається з центром квадрата.

Друге число — відстань між отворами кріплення, тут 223 мм: ці отвори наскрізні й прив'язані до полотна намертво. Третє — довжина планки 260 мм, вона має перекрити старий слід. Найпростіше зняти стару ручку і покласти її на лінійку: так видно всі три розміри одразу і зникає спокуса міряти по краях накладки замість центрів отворів.

Як зняти стару ручку і поставити нову самому

Починайте зсередини. Знайдіть два наскрізні гвинти на планці — саме вони стягують зовнішню і внутрішню половини. Викрутіть їх хрестовою викруткою, притримуючи зовнішню ручку, щоб вона не впала. Зніміть внутрішню половину, витягніть квадратний стрижень і приберіть із гнізда пил та стару змазку.

Вставте стрижень у механізм замка так, щоб він однаково виступав з обох боків полотна, приставте зовнішню планку, посадіть на стрижень внутрішню і закрутіть гвинти від руки. До остаточного затягування натисніть ручку кілька разів і вставте ключ: хід має бути легким, ключ — заходити без перекосу. Тільки після цього затягуйте кріплення рівномірно з двох боків: перетягнута планка підклинює механізм.

Ручка для міжкімнатних чи для вхідних дверей — у чому різниця

Ручка для міжкімнатних дверей майже завжди йде на розетці: окремо ручка, окремо невелика накладка під фіксатор. Вона легка й розрахована на полотно, яке відчиняють без ключа. Для вхідних дверей така схема не годиться: там поруч живуть ручка, замкова щілина і кріплення, і всі вони мають триматися на одній жорсткій основі.

Тому на металеві вхідні двері ставлять ручку на планці. Довга сталева накладка збирає навантаження на себе, закриває отвір під ключ і не дає полотну розбиватися навколо ручки. Висновок простий: якщо замкова щілина в одній зоні з ручкою — вам потрібна ручка на планці й підбирати її треба за розмірами; на кімнатних дверях із самим лише квадратом працює ручка на розетці.
