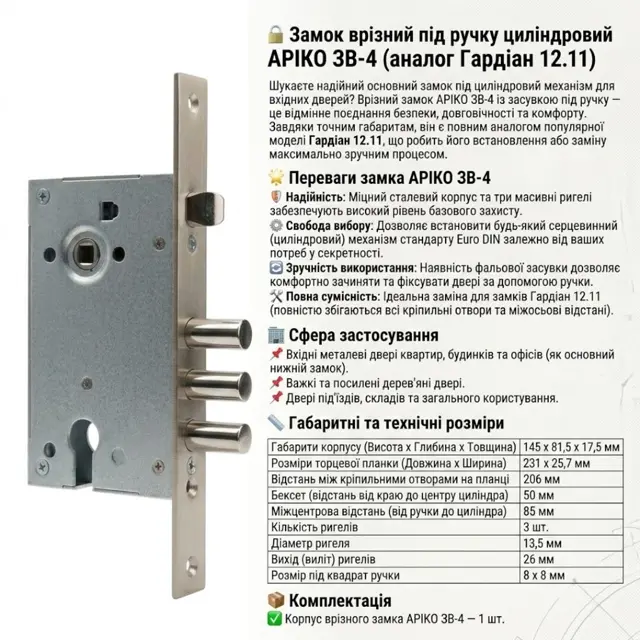

Замок врізний під ручку циліндровий 85/50 мм АРІКО ЗВ-4 (аналог ГАРДІАН 12.11)

Врізний замок АРІКО ЗВ-4 85/50 під циліндр із фалевою клямкою — основний замок для вхідних металевих дверей квартири, будинку чи офісу і для важких дерев'яних дверей. Ручка відводить клямку, євроциліндр замикає три ригелі: так двері вдень відчиняють ручкою, а на ніч замикають ключем. Замок повторює посадкові розміри Гардіан 12.11, тож стає на місце цього замка без переробки полотна.

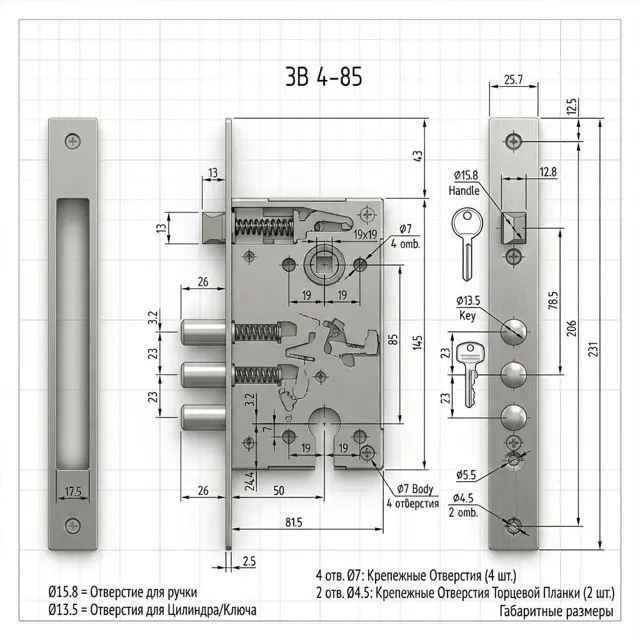

У назві — міжцентрова відстань від ручки до циліндра 85 мм і бексет 50 мм. Корпус 145 × 81,5 × 17,5 мм, торцева планка 231 × 25,7 мм із кріпильними отворами на 206 мм, квадрат під ручку 8 × 8 мм. Три сталеві ригелі діаметром 13,5 мм виходять на 26 мм. У комплекті тільки корпус: циліндр стандарту Euro DIN і ручки підбирають окремо, під свої двері й свій рівень захисту.

Це правильний вибір, коли основний замок хочеться циліндровий — із компактним ключем і секретом, який міняється за хвилину, — і коли ручки треба підібрати з великого вибору: під міжосьову 85 мм роблять більшість ручок на планці під циліндр. Від сувальдного ЗВ9 тієї ж лінійки відрізняється саме типом секрету і міжосьовою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей квартири, будинку чи офісу як основний нижній замок із ручкою, у парі з верхнім додатковим.
• Для дверей під'їзду, складу, приміщень загального користування, де ручкою користуються сотні разів на день, а замикають ключем на ніч.
• На заміну зношеного Гардіан 12.11: посадка збігається, ручки на планці з міжосьовою 85 мм і справний циліндр зі старого замка можна лишити.
• Для важких і посилених дерев'яних дверей, у які корпус 145 × 81,5 мм врізається без ослаблення полотна.
• Не варто брати для тонких міжкімнатних дверей — корпус і ригелі надмірні. І якщо потрібен сувальдний ключ сейфового типу, це інша модель: тут секрет у циліндрі.

Сумісність і монтаж

• Докупити треба циліндр Euro DIN потрібної довжини і ручки з квадратом 8 мм — на планці з міжосьовою 85 мм і отвором під циліндр або на розетках з окремими накладками; для вуличних дверей — броненакладку на циліндр.
• Перед покупкою виміряйте на старому замку міжосьову — від центру ручки до центру циліндра, має бути 85 мм; бексет — 50 мм від планки до центру циліндра; відстань між гвинтами планки — 206 мм. Довжину циліндра рахуйте як товщину полотна з ручками або накладками.
• Заміна в готову кишеню займає близько години: зняти ручки, витягти циліндр, викрутити планку, витягти старий корпус, вставити АРІКО ЗВ-4, закріпити, поставити циліндр і ручки, перевірити клямку та ключ. Інструмент — хрестова викрутка і шестигранник.
• Не впевнені в посадці, довжині циліндра чи стороні відкривання — надішліть фото торця дверей із лінійкою і фото ручки, підкажемо.

Міжосьова 85 мм і бексет 50: як виміряти під ручку на планці

Міжосьова відстань — від центру квадрата ручки до центру циліндра, у цього замка 85 мм. Виміряйте її на дверях лінійкою між серединою ручки і серединою отвору під ключ. Бексет — від торцевої планки до центру циліндра, 50 мм, вимірюється по торцю. Якщо обидві цифри збігаються зі старим замком — отвори в полотні лишаються на місці.

Ручки на планці мають отвір під циліндр на фіксованій відстані від ручки, тому для АРІКО ЗВ-4 беріть планку з міжосьовою 85 мм і вирізом під циліндр, не під сувальдний ключ. Такий розмір — один із найпоширеніших, тож планки є у будь-якому кольорі. Альтернатива — ручки на розетках із квадратом 8 мм плюс окремі накладки на циліндр: тут міжосьова не має значення.

Який циліндр докупити до АРІКО ЗВ-4 і як його поставити

Замок приймає циліндр європейського стандарту з кріпленням гвинтом через торцеву планку. Довжина — товщина полотна плюс товщина ручок на планці або накладок з обох боків; торці циліндра мають виходити за них не більше ніж на кілька міліметрів. Для квартири зручний ключ-вертушка: зсередини замикаєтесь без ключа. Для дверей зі склом — ключ-ключ.

Для вхідних дверей будинку беріть серцевину із захистом від висвердлювання й вибивання і прикрийте її зовні броненакладкою; для офісу чи складу досить базового циліндра з потрібною кількістю ключів. Ставиться циліндр після монтажу корпусу: вставити в отвір, повернути ключ на невеликий кут, щоб кулачок став у паз, і зафіксувати гвинтом через планку.

Як замінити основний замок Гардіан 12.11 самому

Відчиніть двері, зніміть ручки з обох боків і витягніть квадрат. Викрутіть гвинт циліндра на планці, трохи поверніть ключ і витягніть циліндр. Викрутіть гвинти планки та витягніть старий корпус із кишені. Вставте АРІКО ЗВ-4 так, щоб квадратний отвір і отвір під циліндр стали навпроти отворів у полотні, і прикрутіть планку в отвори на 206 мм.

Поставте циліндр, зафіксуйте гвинтом, вставте квадрат 8 мм і прикрутіть ручки. Перевірте клямку — відводиться від легкого натискання і повертається пружиною, — і ключ: вільний хід з обох боків, ригелі виходять на 26 мм. Зачиніть двері й переконайтеся, що клямка й три ригелі заходять у зустрічну планку коробки. Якщо ригелі впираються — перенесіть зустрічну планку, замок не регулюють.
