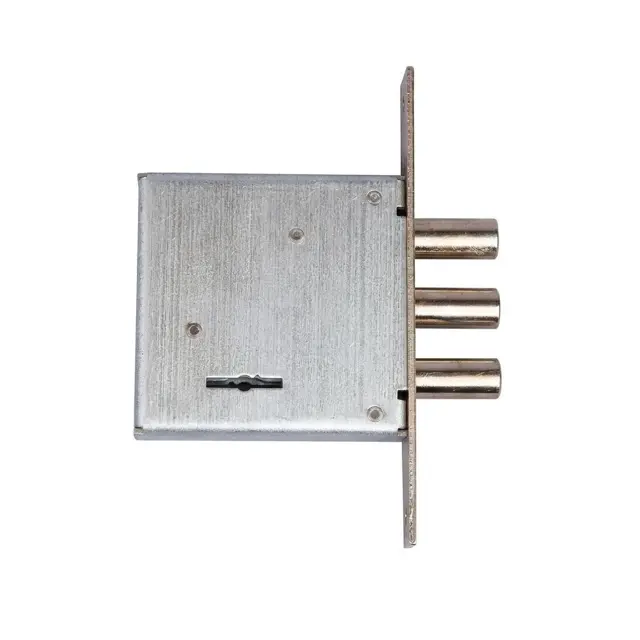

Замок врізний додатковий сувальдний АРІКО ЗВ-8 (аналог ГардІан 10,01) 5 ключів

Врізний додатковий сувальдний замок АРІКО ЗВ-8 — верхній замок для вхідних металевих дверей квартири й будинку, масивних дерев'яних дверей, підсобок, складів і гаражів, зроблений як аналог Гардіан 10.01. Корпус без ручки і клямки: три сталеві ригелі, які замикає ключ сейфового типу. Його ставлять над основним замком як другий незалежний секрет або як єдиний замок на двері, які замикають надовго.

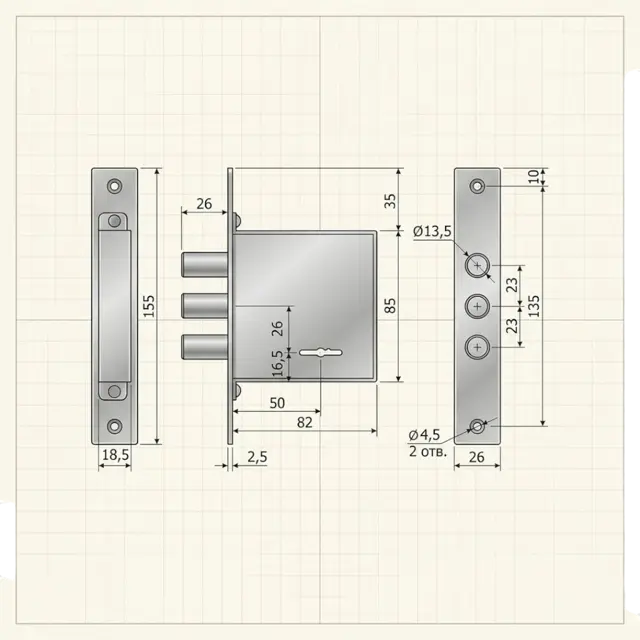

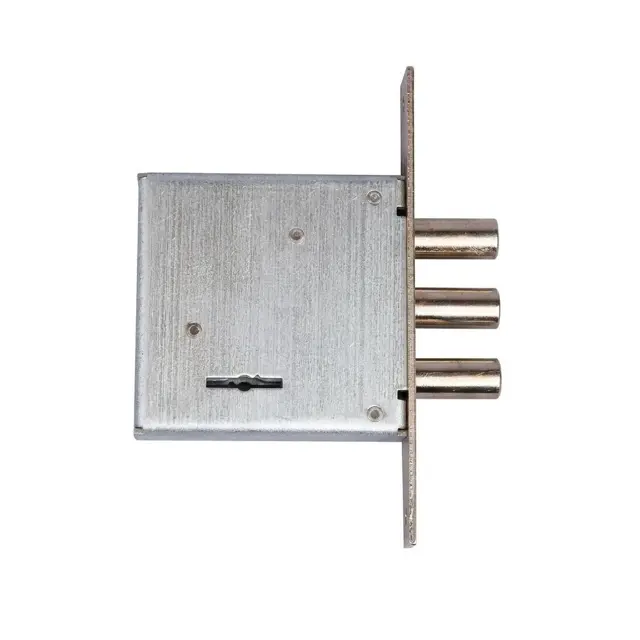

Посадкові розміри повторюють 10.01: бексет 50 мм, торцева планка 154 × 25 мм із кріпильними отворами на 135 мм, корпус 85 × 83,5 × 18,5 мм. Три ригелі діаметром 13,5 мм виходять на 26 мм. Сувальдний механізм стійкий до вибивання й інтелектуального розкриття, а сторона відкривання універсальна — корпус стає в ліві й праві двері. У комплекті замок і 5 сувальдних ключів.

Правильний вибір, коли старий Гардіан 10.01 зносився або від нього загубилися ключі і треба поставити новий у ту саму кишеню, а також коли верхній замок хочеться саме сувальдний — без личинки, яку можна висвердлити. Від замка АРІКО тієї ж посадки під циліндр відрізняється саме типом секрету: тут він у корпусі, а ключ довгий, з двобічною борідкою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей квартири або будинку як верхній додатковий замок над основним із ручкою.
• Для гаража, складу, підсобного приміщення, майстерні — там, де двері замикають рідко, але надовго, а замок має не боятися пилу й холоду.
• На заміну зношеного Гардіан 10.01: та сама кишеня, ті самі отвори під гвинти, та сама ключова щілина в полотні.
• Для масивних і посилених дерев'яних дверей, у які корпус 85 × 83,5 мм врізається без ослаблення торця.
• Не варто брати як єдиний замок на двері з активним щоденним рухом: клямки й ручки нема, кожен вихід — два оберти ключа. Для міжкімнатних дверей замок надмірний.

Сумісність і монтаж

• Докупити треба накладки на ключову щілину під сувальдний ключ із двох боків — у комплекті їх нема; для вуличних дверей зовнішню беріть сталеву захисну. Для нової коробки — зустрічну планку під три ригелі. Ручка не потрібна.
• Перед покупкою виміряйте на старому замку бексет — 50 мм від планки до центру ключової щілини, відстань між гвинтами планки — 135 мм, планку — 154 × 25 мм. Кишеня має бути не меншою за 85 × 83,5 × 18,5 мм.
• У готову кишеню ставиться за пів години хрестовою викруткою: викрутити планку, витягти старий корпус, вставити АРІКО ЗВ-8, закріпити, перевірити два оберти ключа з обох боків, поставити накладки. У дерев'яне полотно врізається за годину дрилем і стамескою.
• Сумніваєтесь, чи посадка та сама — надішліть фото торця дверей із лінійкою вздовж планки і фото ключової щілини, підкажемо.

Заміна Гардіан 10.01 на АРІКО ЗВ-8: які розміри звірити

Аналог — це збіг посадки, і його перевіряють по торцю дверей, не знімаючи старий замок. Бексет: від площини лицьової планки до центру ключової щілини — 50 мм. Відстань між центрами кріпильних гвинтів — 135 мм. Планка — 154 мм заввишки і 25 мм завширшки; вона має закрити старий виріз у торці, а гвинти — стати в старі отвори.

Корпус 85 × 83,5 × 18,5 мм має ввійти в кишеню; якщо кишеня більша — не страшно, корпус тримає планка. Останнє — виліт ригелів 26 мм: зачиніть двері й подивіться, чи зустрічні отвори в коробці навпроти ригелів і чи вистачить глибини. Якщо всі цифри зійшлися, заміна займе пів години, а старі накладки під сувальдний ключ можна лишити.

Від чого захищає сувальдний замок: вибивання, відмички, висвердлювання

Найшвидший спосіб відкрити циліндровий замок без ключа — вибити або зламати личинку, яка виступає з дверей, чи висвердлити її піни. У сувальдному замку АРІКО ЗВ-8 виступати нема чому: у полотні лише вузька ключова щілина, а весь секрет — пакет сталевих сувальд — захований у корпусі за металом дверей. Вибивання тут не працює, бампінг теж.

Залишаються відмички, якими треба виставити всі сувальди одночасно, і висвердлювання стійки крізь полотно — обидва способи довгі та шумні, тому на вхідних дверях сувальдний верхній замок ставлять у парі з циліндровим нижнім: два різні типи секрету вимагають двох різних інструментів. Для вуличних дверей зовні на щілину ставлять сталеву захисну накладку — вона закриває доступ інструменту й до ключової щілини.

Як врізати АРІКО ЗВ-8 у масивні дерев'яні двері

Розмітьте на торці полотна центр паза і обведіть планку 154 × 25 мм. Перовим свердлом трохи ширшим за 18,5 мм просвердліть ряд отворів по осі торця на глибину 83,5 мм, з'єднайте їх стамескою в паз висотою 85 мм. Приміряйте корпус, окресліть планку олівцем і зніміть стамескою шар деревини на її товщину — планка має лягти врівень із торцем, а не виступати.

Ключова щілина: відступіть від торця 50 мм, прикладіть корпус збоку і обведіть контур отвору під сувальдний ключ на обох боках полотна — це вертикальна щілина, а не круглий отвір, тому її свердлять двома отворами й дорізають стамескою. Закріпіть планку, перевірте два оберти ключа з обох боків, поставте накладки. Зачиніть двері, позначте ригелі на коробці й врізайте зустрічну планку на глибину вильоту 26 мм.
