Замок врізний сувальдний під ручку 3 ригеля АРІКО ЗВ9 77/50мм (аналог Гардіан 10.11) 5 ключів

Врізний сувальдний замок АРІКО ЗВ9 77/50 — основний замок для вхідних металевих дверей квартири, будинку, під'їзду чи тамбура з фалевою клямкою під натискну ручку. Ключ сейфового типу замикає три ригелі, а клямка тримає двері зачиненими без ключа, тож заходити й виходити вдень можна просто ручкою. Модель повторює посадкові розміри Гардіан 10.11, тому найчастіше її беруть на заміну саме цього замка.

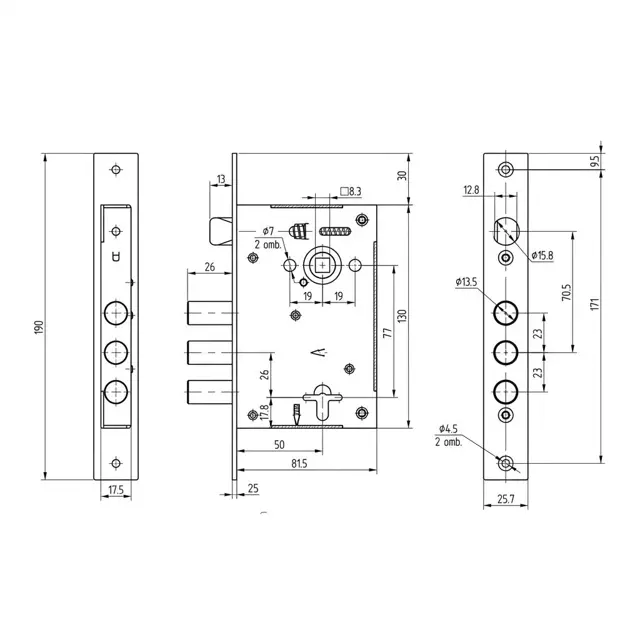

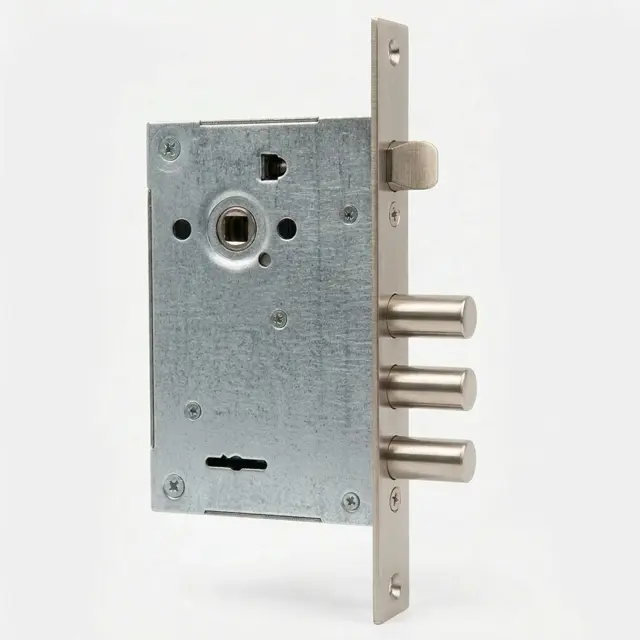

Цифри в назві — міжцентрова відстань від ручки до ключовини 77 мм і бексет 50 мм. Корпус 130 × 81,5 × 17,5 мм, торцева планка 190 × 25,7 мм із кріпильними отворами на 171 мм, квадрат під ручку 8 × 8 мм. Три сталеві ригелі діаметром 13,5 мм виходять на 26 мм. У комплекті замок і 5 сувальдних ключів; ручки й накладки підбираються окремо.

Правильний вибір для металевих дверей, у яких стоїть 10.11 або замок такої самої посадки, і для важких дерев'яних дверей, де потрібен масивний сувальдний механізм із клямкою. Від додаткових замків АРІКО без ручки відрізняється саме клямкою і квадратом: це замок для дверей, якими користуються щодня, а не тільки замикають на ніч.

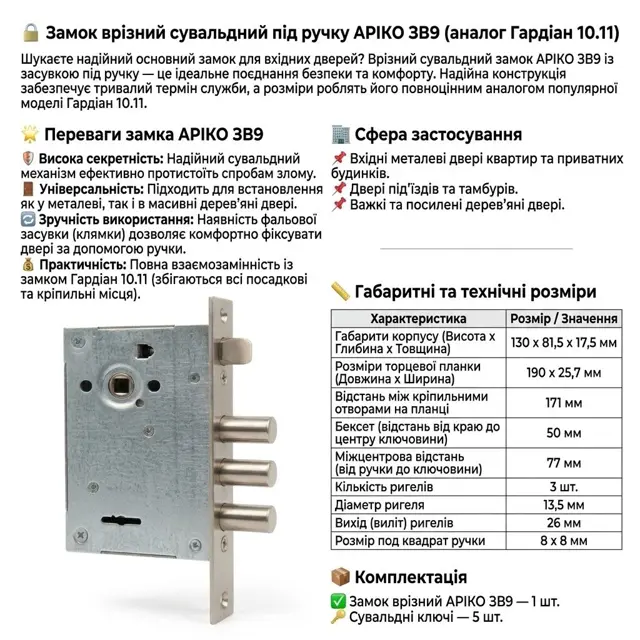

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей квартири або приватного будинку як основний замок із ручкою, у парі з додатковим верхнім.
• Для дверей під'їзду й тамбура, де двері відчиняють десятки разів на день і потрібна міцна клямка, а замикають ключем лише на ніч.
• На заміну зношеного Гардіан 10.11: посадка збігається, ручки й накладки зі старого замка можна лишити, якщо в них міжосьова 77 мм.
• Для важких і посилених дерев'яних дверей, у які корпус 130 × 81,5 мм врізається без ослаблення полотна.
• Не варто брати для міжкімнатних дверей — корпус і ригелі надмірні, а сувальдний ключ незручний для кімнати. І для дверей, де хочеться зсередини замикатися вертушкою: тут тільки ключ.

Сумісність і монтаж

• Докупити треба ручки з квадратом 8 мм — на планці з міжосьовою 77 мм і отвором під сувальдний ключ або на розетках плюс окремі накладки на ключовину; для нової коробки — зустрічну планку під клямку і три ригелі.
• Перед покупкою виміряйте на старому замку міжосьову — від центру квадрата ручки до центру ключового отвору, має бути 77 мм; бексет — 50 мм від планки до центру ключовини; відстань між гвинтами планки — 171 мм.
• Заміна в готову кишеню займає близько години: зняти ручки й накладки, викрутити планку, витягти старий корпус, вставити АРІКО ЗВ9, закріпити, поставити ручки на квадрат 8 мм і перевірити клямку та два оберти ключа. Інструмент — хрестова викрутка і шестигранник для ручок.
• Не впевнені, чи збігається посадка або яка сторона відкривання у ваших дверей — надішліть фото торця дверей із лінійкою і фото ручки, підкажемо.

Міжосьова 77 мм і бексет 50: як виміряти і які ручки підходять

Міжосьова відстань — від центру квадрата ручки до центру ключового отвору. У АРІКО ЗВ9 вона 77 мм: прикладіть лінійку до дверей між серединою ручки й серединою щілини під ключ. Бексет — від торцевої планки до центру ключовини, 50 мм, вимірюється по торцю дверей. Ці дві цифри й дають назву 77/50: якщо у старого замка такі самі — отвори в полотні збігаються.

Ручки на планці мають фіксовану відстань між ручкою і отвором під ключ, тому для цього замка беріть планку саме з міжосьовою 77 мм і вирізом під сувальдний ключ, а не під циліндр. Якщо потрібної планки нема — ставте ручки на розетках із квадратом 8 мм і окремі накладки на ключовину: розетки від міжосьової не залежать, і колір можна підібрати будь-який.

Сувальдний замок під ручку як основний: як працює клямка і ключ

У цьому замку два незалежні механізми. Клямка — скошена засувка на пружині, яка сама заходить у зустрічну планку, коли двері причиняють, і відводиться ручкою через квадрат 8 мм. Вона тримає двері зачиненими, але не замикає їх. Ригелі — три сталеві штирі діаметром 13,5 мм, які виходять на 26 мм лише від ключа, за два оберти, і замикають двері по-справжньому.

Ключ сувальдний, сейфового типу: довгий, із двобічною борідкою, яка при повороті виставляє пластини-сувальди всередині корпусу. Личинки, яку можна висвердлити чи вибити, тут нема — секрет захований у сталевому корпусі за полотном дверей. Для вуличних дверей зовні на ключовину ставлять захисну накладку, і замок стає стійким і до інструмента.

Заміна Гардіан 10.11 на АРІКО ЗВ9: порядок робіт

Відчиніть двері, зніміть ручки з обох боків і витягніть квадрат, зніміть накладки з ключовини. Викрутіть гвинти на торцевій планці та витягніть старий корпус із кишені — якщо сидить щільно, підважте планку викруткою. Вставте АРІКО ЗВ9 так, щоб квадратний отвір і ключовина стали навпроти отворів у полотні, і прикрутіть планку в отвори на 171 мм.

Вставте квадрат 8 мм, поставте ручки і перевірте клямку: вона має відводитись від легкого натискання і повертатись від пружини. Потім ключ: вільний вхід з обох боків, два оберти, ригелі на 26 мм. Зачиніть двері й переконайтесь, що клямка і всі три ригелі заходять у зустрічну планку коробки. Якщо клямка не дістає — підкладіть або перенесіть зустрічну планку, а не регулюйте замок.
