Замок врізний сувальдний під ручку 85мм КРЕМІНЬ 1.04.27 3 ригелі 5 ключів

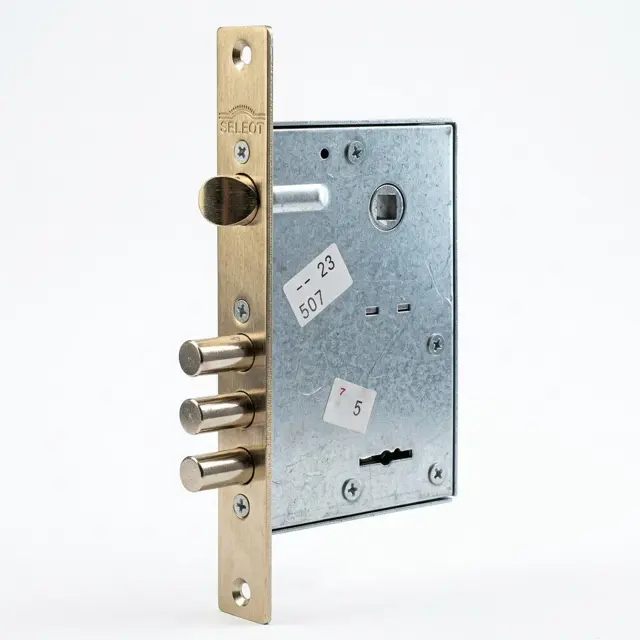

Врізний сувальдний замок ЕЛЬБОР КРЕМІНЬ 1.04.27 із клямкою під ручку — основний замок для легких металевих і дерев'яних вхідних або внутрішніх дверей. Ручка відводить защіпку, ключ сейфового типу замикає три сталеві ригелі. Це класична модель серії «Кремінь», яку роками ставили в металеві двері квартир, тому найчастіше її шукають на заміну такого самого замка, що вже відпрацював своє.

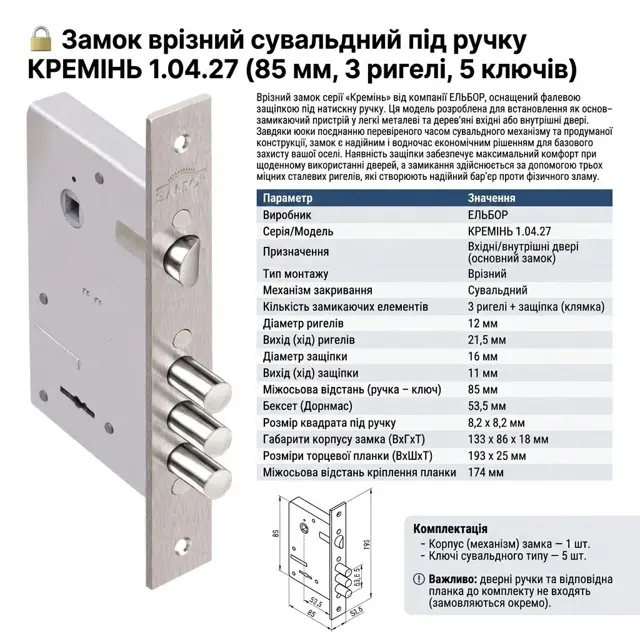

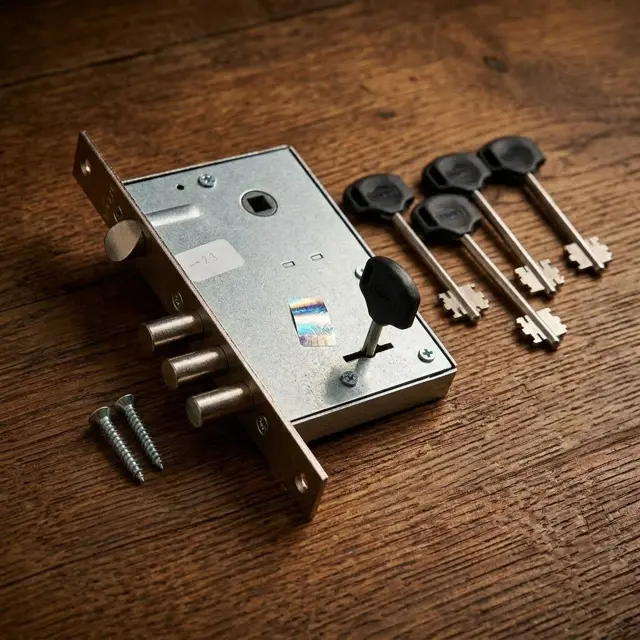

Міжосьова відстань між ручкою і ключем 85 мм, бексет 53,5 мм, квадрат під ручку 8,2 × 8,2 мм. Корпус 133 × 86 × 18 мм, торцева планка 193 × 25 мм із кріпильними отворами на 174 мм. Три ригелі діаметром 12 мм виходять на 21,5 мм, защіпка діаметром 16 мм має хід 11 мм. У комплекті корпус і 5 сувальдних ключів; ручки й накладки підбираються окремо.

Правильний вибір для дверей, де потрібен простий економний сувальдний замок із ручкою: легкі металеві двері квартири, тамбура, дачного будинку, дерев'яні двері в старому фонді. Від додаткових замків серії «Кремінь» без ручки відрізняється клямкою і квадратом під ручку — це замок для щоденного користування, а не лише для замикання на ніч.

Технічні характеристики

Кому підійде і як обрати

• Для легких металевих вхідних дверей квартири як основний замок із ручкою — у парі з верхнім додатковим сувальдним або циліндровим.
• Для дерев'яних вхідних дверей старого фонду, дачі, господарських будівель, де потрібен замок із клямкою і сейфовим ключем без зайвої ваги.
• На заміну зношеного Кремінь 1.04.27 або іншого сувальдного замка тієї ж посадки: бексет 53,5 мм, планка 193 × 25 мм, міжосьова 85 мм.
• Для внутрішніх дверей кабінету чи складу, які вдень відчиняють ручкою, а на ніч замикають ключем.
• Не варто брати для важких броньованих дверей — ригелі Ø12 мм і виліт 21,5 мм розраховані на легке полотно. І для дверей, де зсередини хочеться замикатись вертушкою: тут лише ключ.

Сумісність і монтаж

• Докупити треба ручки під квадрат 8,2 мм — на планці з міжосьовою 85 мм і вирізом під сувальдний ключ або на розетках із накладками на ключовину; для нової коробки — зустрічну планку під защіпку і три ригелі.
• Перед покупкою виміряйте на старому замку міжосьову — від центру ручки до центру ключовини, має бути 85 мм; бексет — 53,5 мм від планки до ключовини; відстань між гвинтами планки — 174 мм; кишеню — не менше 133 × 86 мм.
• Заміна в готову кишеню займає близько години: зняти ручки й накладки, викрутити планку, витягти старий корпус, вставити Кремінь 1.04.27, закріпити, поставити ручки і перевірити защіпку та два оберти ключа. Інструмент — хрестова викрутка і шестигранник.
• Не впевнені в посадці або стороні відкривання — надішліть фото торця дверей із лінійкою і фото ручки, підкажемо.

Ручки PZ, BB чи WC: які підходять до сувальдного замка з міжосьовою 85 мм

Ручки на планці маркують за отвором під ключ: PZ — виріз під циліндр, BB — під сувальдний ключ із борідкою, WC — поворотний фіксатор для санвузла. До Кремінь 1.04.27 підходить планка BB із міжосьовою 85 мм: відстань від центру ручки до центру вирізу під ключ має збігатися з відстанню між квадратом і ключовиною замка, інакше ключ не потрапить в отвір.

Якщо потрібної планки нема або хочеться інший дизайн, беріть ручки на розетках: вони кріпляться навколо квадрата 8,2 мм і від міжосьової не залежать, а на ключовину ставлять окрему накладку під сувальдний ключ. Для вуличних дверей зовнішню накладку варто взяти сталеву захисну — вона прикриє ключовий отвір від інструмента.

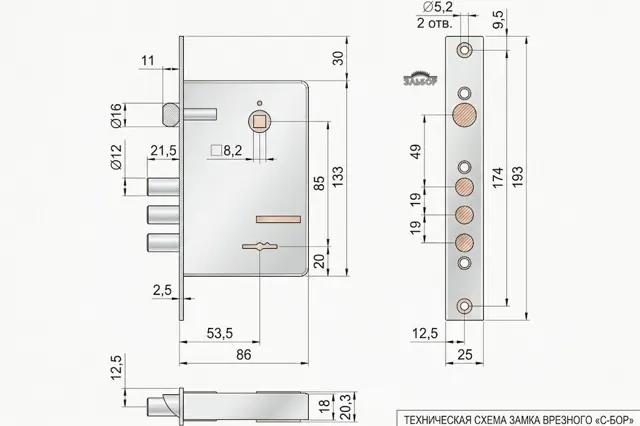

Бексет 53,5 мм і планка 193 мм: як виміряти старий замок перед заміною

Бексет — відстань від площини торцевої планки до центру ключового отвору: у цього замка 53,5 мм. Виміряйте його лінійкою по торцю дверей до середини щілини під ключ на старому замку. Друга цифра — міжосьова 85 мм між серединою ручки і ключовиною. Якщо обидві збігаються, отвори в полотні лишаються на своїх місцях.

Далі планка: 193 мм заввишки, 25 мм завширшки, кріпильні гвинти на 174 мм один від одного — вона має закрити старий виріз і стати на старі отвори. Корпус 133 × 86 × 18 мм повинен увійти в кишеню; для дерев'яних дверей паз вибирають на глибину не менше 86 мм від торця. Наостанок перевірте зазор до коробки: ригелі виходять на 21,5 мм і мають заходити в зустрічні отвори із запасом.

Як поставити замок у легкі металеві двері й відрегулювати зустрічну планку

Зніміть ручки й накладки, викрутіть планку старого замка, витягніть корпус. Вставте Кремінь 1.04.27 так, щоб квадратний отвір і ключовина стали навпроти отворів у полотні, прикрутіть планку. Вставте квадрат, поставте ручки, перевірте защіпку — вона має відводитись від легкого натискання і повертатись пружиною, — і ключ: два оберти, три ригелі на повний хід.

Найчастіша причина, чому двері після заміни гримлять або не защіпаються, — зустрічна планка на коробці. Защіпка має хід 11 мм: якщо вона не дістає до отвору, планку зсувають ближче до полотна або підкладають під неї пластину; якщо двері бовтаються — навпаки. Ригелі Ø12 мм повинні входити у свої отвори вільно, без тертя: якщо впираються — коригують отвори в коробці, а не замок.
