Комплект врізного замка з ручками CLASS 7255-4 SN (аналог Мотор Січ ЗВ-7) сатин

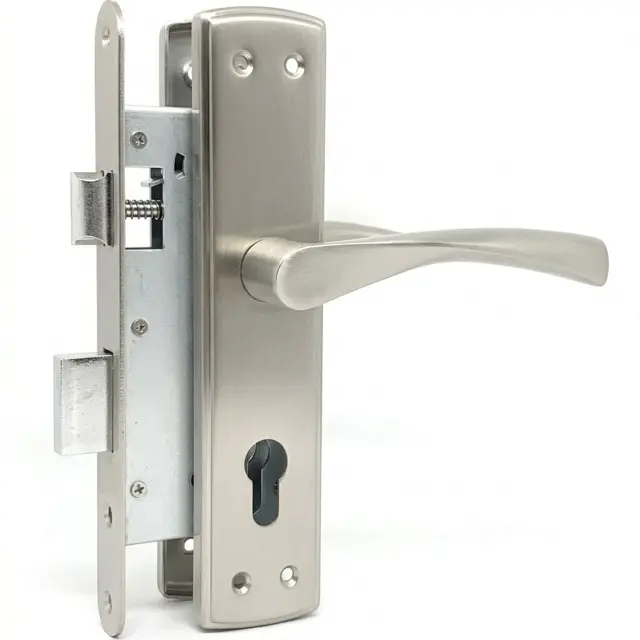

Комплект врізного замка з ручками CLASS 7255-4 — готовий вузол замикання для вхідних і міжкімнатних дверей, дерев'яних або металевих, зроблений як аналог знайомої моделі Мотор Січ ЗВ-7. Розміри тут повторені точно, тому набір стає на місце старого механізму без складного доопрацювання полотна. Корпус — із посиленої сталі, з підвищеною стійкістю до зношування: це головна відмінність від бюджетних штампованих замків тієї ж розмітки.

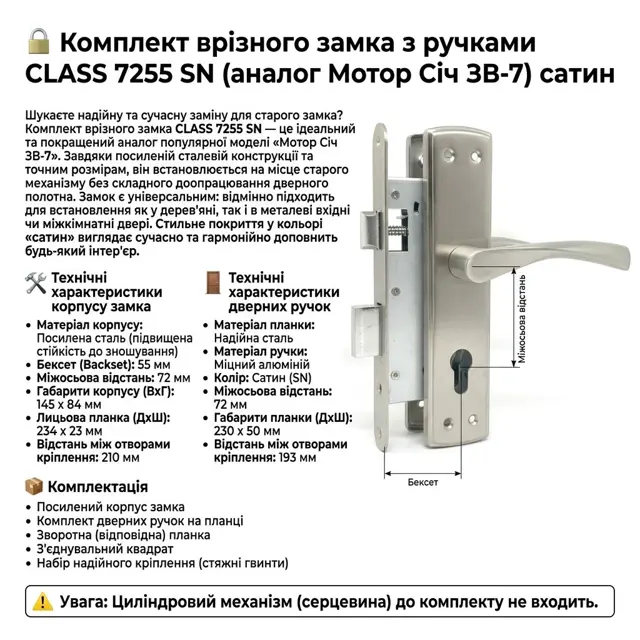

Робочі розміри: міжосьова відстань 72 мм, бексет 55 мм. Корпус має габарити 145 × 84 мм, лицьова планка 234 × 23 мм, відстань між отворами кріплення 210 мм, планка ручок 230 × 50 мм. Планка виготовлена зі сталі, ручка — з алюмінію. У наборі корпус, пара ручок на планці, зворотна планка на дверну коробку, з'єднувальний квадрат і стяжні гвинти.

Циліндровий механізм у комплект не входить — серцевину добирають окремо під товщину полотна й потрібний рівень секретності. Цей набір беруть тоді, коли старий замок тієї ж розмітки відпрацював і хочеться поставити на його місце міцніший корпус, не переробляючи двері. Довга планка ручок і кріплення через 210 мм по лицьовій планці дають жорстку посадку навіть на важкому полотні.

Технічні характеристики

Кому підійде і як обрати

• На заміну старого замка з розміткою 72/55, коли корпус уже клинить, а полотно ще в доброму стані.
• Для вхідних дверей приватного будинку й тамбура, де вузол працює щодня й потребує міцнішого корпусу.
• Для внутрішніх дверей із замиканням на ключ — кабінету, кладової, кімнати, куди не варто заходити дітям.
• Тим, хто хоче сам обрати серцевину — циліндр не входить, тож рівень секретності й кількість ключів визначаєте ви.
• Не варто брати, якщо у ваших дверях інша розмітка: переносити отвори під ручку й ключ у металевому полотні довго й брудно.

Сумісність і монтаж

• Докупіть циліндр стандартного профілю під товщину вашого полотна: серцевина не має виступати за планку більш ніж на пару міліметрів. Ключі йдуть із циліндром, тому їхню кількість ви обираєте разом із моделлю секрета.
• Перед покупкою заміряйте на знятій фурнітурі: 72 мм між центрами отворів під квадрат ручки й під ключ, 55 мм від торця полотна до центру ключового отвору, а також перевірте, чи вміщує пропил у торці планку 234 × 23 мм із кріпленням через 210 мм.
• Монтаж на готову розмітку — приблизно година: корпус у гніздо, лицьова планка на гвинти, квадрат між ручками, стягнути планки 230 × 50 мм, вкрутити циліндр і виставити зворотну планку на коробці.
• Сумніваєтесь, чи стане набір на ваші двері — надішліть фото знятої старої планки з лінійкою і фото торця полотна, звіримо міжосьову, бексет і довжину пропилу.

Як підібрати комплект під уже встановлені двері за розміткою 72/55

Заміну завжди починають із замірів, а не з покупки. Зніміть ручки й лицьову планку і запишіть чотири числа: міжосьову між отворами під квадрат і під ключ (тут потрібно 72 мм), бексет від торця вглиб (55 мм), довжину пропилу під планку (234 мм при ширині 23 мм) і відстань між кріпильними отворами планки (210 мм). Якщо всі чотири збігаються, набір стає без переробки.

Далі перевірте глибину гнізда: корпус має габарити 145 × 84 мм, і в тонкому полотні глибина 84 мм може не вміститися. Останнє, на що дивляться, — стан отворів під стяжні гвинти: якщо метал навколо них розбитий, нова планка сяде нещільно, і люфт з'явиться знову.

Що входить у комплект CLASS 7255-4 і який циліндр докупити

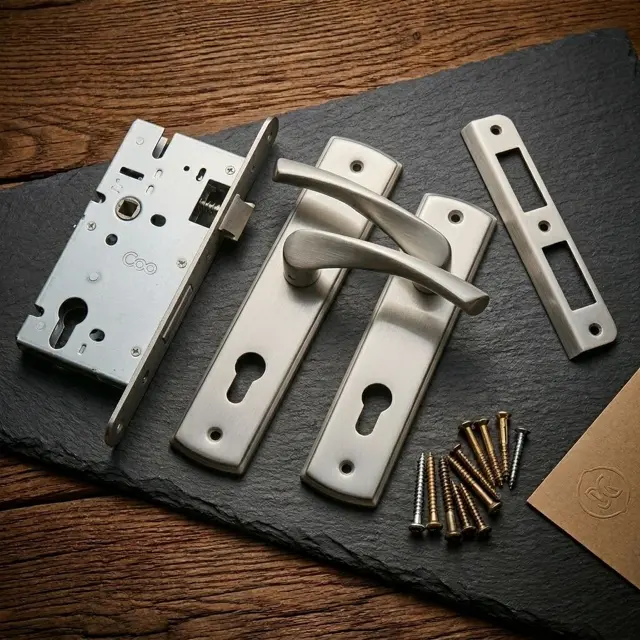

У коробці посилений корпус замка, пара ручок на планці, зворотна планка на дверну коробку, з'єднувальний квадрат між ручками й набір стяжних гвинтів. Механічна частина закрита повністю: підбирати ручки під міжосьову планки не треба, усе вже узгоджено.

Чого немає — циліндра й ключів. Серцевину беруть під товщину полотна разом з усіма накладками: заміряйте товщину дверей і підберіть циліндр так, щоб його торець виступав за планку зовсім трохи. Занадто короткий не дістане до накладки й ключ упиратиметься, занадто довгий стирчить назовні.

Чому ручка починає люфтити і як цьому запобігти

Перша причина — послаблені стяжні гвинти. Планка ручок 230 × 50 мм притискається до полотна саме ними, і від щоденного натискання вони потроху розкручуються. Планка починає ходити, а слідом провисає й ручка. Лікується підтягуванням: один раз через тиждень після монтажу, коли фурнітура сяде, і далі раз на рік.

Друга причина — з'єднувальний квадрат. Якщо він сидить у ручці неглибоко або має слід зношення від старого замка, кути отвору в ручці розбиваються, і з'являється зазор, який далі тільки зростає. Тому ставте квадрат із нового набору, а не старий, і стежте, щоб він заходив в обидві ручки на всю глибину.
