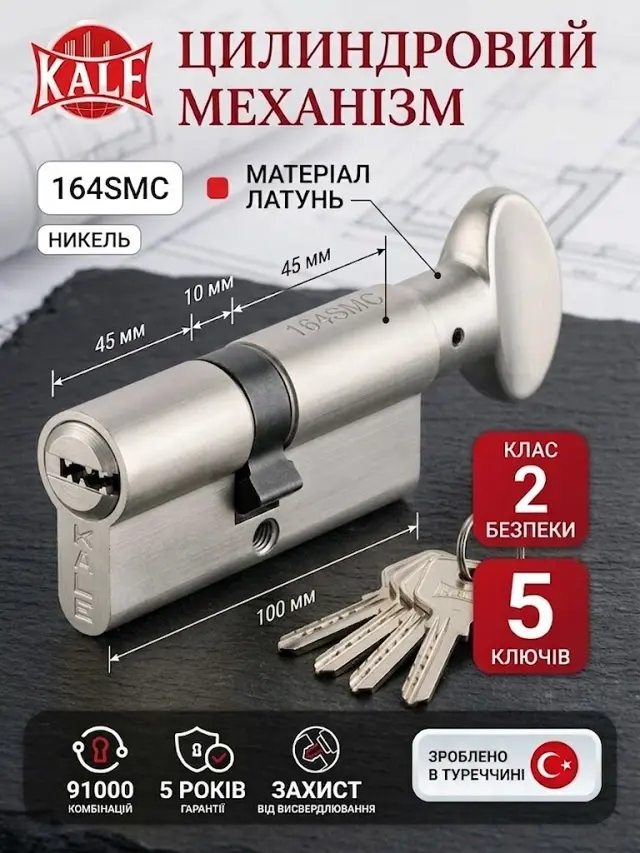

Циліндровий механізм KALE 164 SMC 100 mm з воротком (45Т+10+45) нікель 5 ключів

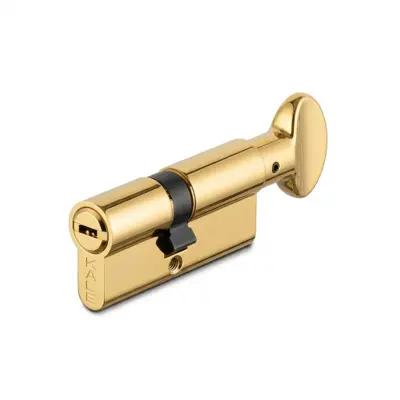

Циліндр для замка KALE 164 SMC з воротком на стороні 45 мм — довгий латунний євроциліндр ключ-вороток від турецького виробника KALE для товстих вхідних дверей. Такі полотна збирають із зовнішньої панелі, сталевого листа, утеплювача і панелі МДФ — звичайна серцевина в них не дістає до накладок. Тут внутрішня половина під вороток 45 мм, зовнішня — за варіантом, під накладку чи броненакладку.

Механізм спільний для всієї серії 164: 6 пінів секретності із загартованої сталі MS58, два передні — з твердосплавної сталі HRC60, корпус армований двома сталевими пінами, знизу 4 додаткові штифти проти відмички, пружини з нержавіючої сталі. Кулачок 10 мм, посадка стандартного євроциліндра, у комплекті 5 ключів із нікельованої латуні. Довжина зовнішньої сторони і колір — за варіантами.

У серії кале 164 SMC це розкладки для найтовщих дверей: коротші виконання не дістають до накладок на полотнах із панелями з обох боків, а симетричні середні — виступають з одного боку, якщо ззовні стоїть броненакладка. Правильний вибір для металевих дверей приватного будинку та утеплених квартирних дверей із панеллю МДФ зсередини. На тонкі двері ця личинка не піде — стирчатиме з обох боків.

Технічні характеристики

Кому підійде і як обрати

• Для товстих вхідних дверей приватного будинку — металевих із зовнішньою і внутрішньою панелями та утеплювачем.
• Для квартирних вхідних дверей із масивною внутрішньою накладкою МДФ і броненакладкою ззовні.
• На заміну короткої серцевини, яка після встановлення нових панелей чи броненакладки перестала діставати до накладок.
• Для дверей у котельню, гараж чи майстерню з товстим утепленим полотном, де зсередини зручно замкнутися воротком.
• Не варто брати на тонкі двері — профільні, міжкімнатні, металеві без панелей: циліндр стирчатиме з обох боків, а виступ — важіль для перелому. Для них у серії SMC є короткі виконання.

Сумісність і монтаж

• Ставиться у врізний замок під євроциліндр із кулачком 10 мм — у ту саму посадку, що й стандартний циліндр. Половина з позначкою T — вороток — усередину приміщення, її довжина 45 мм в усіх варіантах.
• Міряйте від центру кріпильного гвинта: внутрішній бік до площини панелі має бути близько 45 мм, зовнішній — до площини накладки чи броненакладки; другу цифру шукайте в дужках назви варіанта.
• Заміна — 5 хвилин однією хрестовою викруткою: викрутити довгий гвинт у торці дверей, вставити ключ і трохи повернути, витягнути стару личинку, вставити нову воротком усередину, закрутити гвинт.
• Довгий циліндр важливо ставити врівень із броненакладкою: зайві міліметри назовні — важіль для злому. Надішліть фото торця дверей і обох накладок — підкажемо розмір.

Циліндр для товстих вхідних дверей: як не помилитися з довжиною

У товстих дверях помилка з довжиною коштує дорожче, ніж у тонких: занадто короткий циліндр не дістане до накладок, і ключ просто не вставиться, а занадто довгий стирчатиме з броненакладки й стане важелем для перелому. Тому міряйте не полотно, а відстані від центру кріпильного гвинта в торці до зовнішньої площини кожної накладки — зсередини до панелі МДФ або декоративної накладки, ззовні до броненакладки.

Внутрішня цифра для цієї розкладки має бути близько 45 мм — це сторона воротка, вона в усіх варіантах однакова. Зовнішня — за варіантом: якщо ззовні звичайна накладка, вона може збігатися з внутрішньою, якщо броненакладка — часто менша, бо броня стоїть щільно до полотна. Не округлюйте вгору «про запас»: внутрішня половина може виступати на кілька міліметрів, зовнішня — ні.

Броненакладка і довгий циліндр: як поєднати, щоб нічого не стирчало

Броненакладка ззовні — правильне доповнення до будь-якої серцевини на вуличних дверях: вона ховає корпус циліндра від захвату й вибивання, і саме вона задає зовнішню довжину. Спершу поставте накладку, потім міряйте від центру гвинта до її зовнішньої площини — це і є потрібна зовнішня сторона циліндра. Ключова вимога: торець циліндра має бути врівень із площиною броні або трохи втоплений.

Якщо старий циліндр виступає з броненакладки, це не «нормально, так у всіх», а слабке місце: у KALE 164 SMC є захист від висвердлювання, але перелом по виступу обходить будь-які піни. Заміна на правильну розкладку прибирає цю діру. Внутрішня сторона 45 мм при цьому виводить вороток за панель МДФ так, щоб його було зручно повертати.

Заміна серцевини у важких металевих дверях: покроково

Відчиніть двері і зафіксуйте їх — важке полотно не має гойдатися під час роботи. У торці навпроти циліндра знайдіть кріпильний гвинт; у товстих дверях він довгий, викручуйте до кінця. Вставте ключ у стару личинку, поверніть на кілька градусів, щоб кулачок став у лінію з корпусом, і витягніть циліндр за ключ зсередини, щоб не тягнути через броненакладку.

Нову серцевину KALE 164 SMC вставляйте зсередини воротком у кімнату, з кулачком у тому самому положенні; у довгому каналі вона має пройти вільно, без перекосу. Закрутіть гвинт без надмірного зусилля і перевірте при відчинених дверях: вороток замикає плавно, ключ ззовні відмикає за будь-якого положення воротка. Якщо ключ ходить туго — послабте гвинт на чверть оберту. Уся робота — 5 хвилин.
