Циліндровий механізм KALE 164 SMC 68 mm з воротком (32Т+10+26) нікель 5 ключів

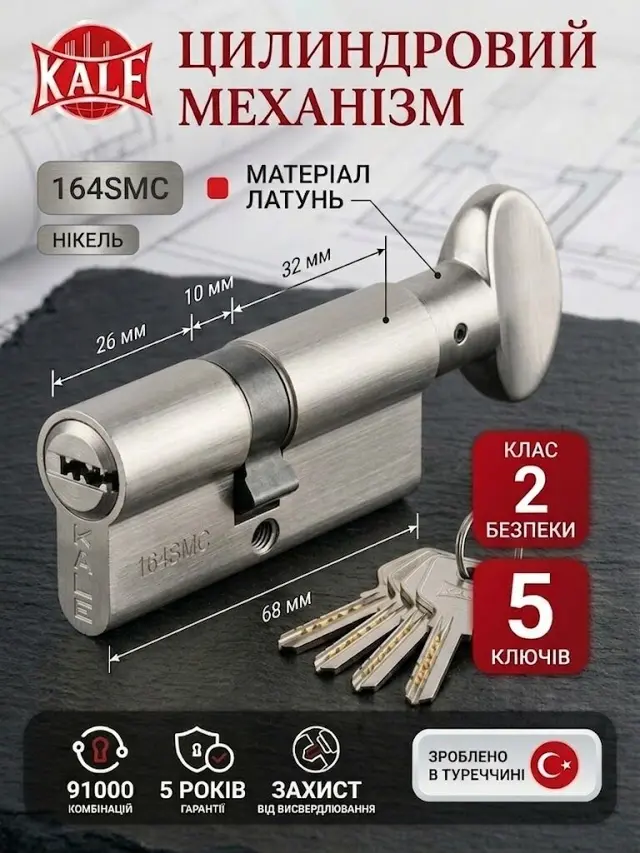

Серцевина замка KALE 164 SMC 68 мм з воротком — короткий асиметричний євроциліндр ключ-вороток від турецького виробника KALE: 32 мм зсередини під вороток, кулачок 10 мм і 26 мм назовні під ключ. Це виконання для тонких дверей, у яких внутрішня накладка трохи товща за зовнішню: вороток отримує запас, а зовнішня половина сідає врівень з накладкою. Личинка замка для балкона, тераси, дверей із профілю.

Механізм такий самий, як у решти серії 164: латунний корпус і ротор, 6 пінів секретності із загартованої сталі MS58, перші два — твердосплавна сталь HRC60, два армувальні сталеві піни в корпусі, 4 додаткові штифти знизу, пружини з нержавіючої сталі. Посадка стандартного євроциліндра. У комплекті 5 ключів із нікельованої латуні. Виконання — нікель або латунь.

Від симетричного короткого виконання серії кале 164 SMC ця розкладка відрізняється лише зайвими міліметрами під воротком — і саме вони вирішують, чи зручно крутити вороток на дверях із внутрішньою ручкою-планкою або товстішою накладкою. Правильний вибір для металопластикових і алюмінієвих дверей із воротком зсередини, тонких тамбурних і міжкімнатних дверей; на металеві двері з панелями не піде — там потрібні довгі SMC.

Технічні характеристики

Кому підійде і як обрати

• Для дверей з металопластикового чи алюмінієвого профілю з воротком зсередини — балкон, тераса, вхід у офіс.
• Для тонких міжкімнатних чи тамбурних дверей, де зсередини стоїть накладка чи ручка товща, ніж ззовні.
• На заміну короткого циліндра ключ-ключ на ключ-вороток без переробки дверей — посадка та сама.
• Для дверей у майстерню, літню кухню чи господарську будівлю з тонким полотном, якими ходять часто.
• Не варто брати, якщо ззовні накладка товща за внутрішню або двері металеві з панеллю: потрібна інша розкладка SMC, перевертати циліндр воротком назовні не можна.

Сумісність і монтаж

• Ставиться у врізний або профільний замок під євроциліндр із кулачком 10 мм. Половина з позначкою T (32 мм) — усередину, половина 26 мм — назовні. Докуповувати нічого не треба.
• Виміряйте від центру кріпильного гвинта до площини накладки з кожного боку: зсередини має вийти близько 32 мм, ззовні — близько 26 мм. Якщо навпаки — потрібен інший варіант, перевертати циліндр не можна.
• Заміна — 5 хвилин однією хрестовою викруткою: викрутити гвинт у торці дверей, вставити ключ і трохи повернути, витягнути стару личинку, вставити нову воротком усередину, закрутити гвинт.
• Сумніваєтеся — надішліть фото торця дверей і обох накладок, підкажемо розмір і сторону.

Асиметричний циліндр: як зрозуміти, яка сторона куди

У асиметричній серцевині з воротком орієнтацію задає вороток: він завжди дивиться в приміщення, а отже сторона 32 мм — внутрішня, сторона 26 мм — зовнішня. Перевернути циліндр не можна — вороток назовні відімкне двері будь-кому. Тому перед покупкою треба переконатися, що товщий бік дверей саме внутрішній: там стоїть ручка з планкою, накладка чи декоративна пластина, а ззовні — плоска накладка профілю.

Виміряйте від центру кріпильного гвинта в торці до площини накладки з кожного боку. Зсередини має вийти близько 32 мм, ззовні — близько 26 мм. Якщо цифри навпаки — товща накладка ззовні, — вам потрібна розкладка SMC із короткою стороною воротка й довшою стороною ключа. Якщо однакові — симетричне коротке виконання серії.

Заміна циліндра ключ-ключ на ключ-вороток: що зміниться і як поставити

Посадка у ключ-ключа і ключ-воротка однакова — євроциліндр із кулачком 10 мм, тому заміна не потребує переробки замка. Зміниться побут: зсередини двері замикатимуться поворотом воротка без ключа, а залишений усередині ключ більше не блокуватиме відмикання ззовні. Для балконних і терасних дверей, які замикають по кілька разів на день, це відчутна різниця.

Встановлення: викрутіть гвинт у торці дверей, вставте ключ у стару личинку, поверніть на кілька градусів, щоб кулачок став у лінію з корпусом, і витягніть її. Нову серцевину KALE 164 SMC вставте воротком у кімнату, з кулачком у тому самому положенні, закрутіть гвинт без надмірного зусилля і перевірте при відчинених дверях ключем ззовні та воротком зсередини. Єдине застереження: якщо поруч із замком є скло, врахуйте, що вороток теоретично можна дістати через розбиту шибку.

Догляд за серцевиною на вуличних і балконних дверях

Балконні, терасні й тамбурні двері живуть у найважчих умовах: конденсат, пил, перепади температур. У KALE 164 SMC пружини з нержавіючої сталі і латунний корпус, тому іржа механізму не загрожує, але пил і волога сідають у канал ключа. Раз на рік — навесні або перед зимою — капніть у щілину ключа краплю мастила для циліндрів або графітового порошку і кілька разів проверніть ключ.

Не використовуйте густі масла й побутові змазки — вони збирають пил і клеять піни. Якщо ключ узимку почав входити туго, найчастіше винен лід у каналі — прогрійте ключ, а не циліндр. Слідкуйте, щоб зовнішня половина 26 мм не виступала з накладки після заміни профілю чи накладок: усе, що стирчить, — важіль для перелому.
