Циліндровий механізм KALE 164 BM 30T+10+40: 80 mm з воротком на короткій стороні латунь 5 ключів

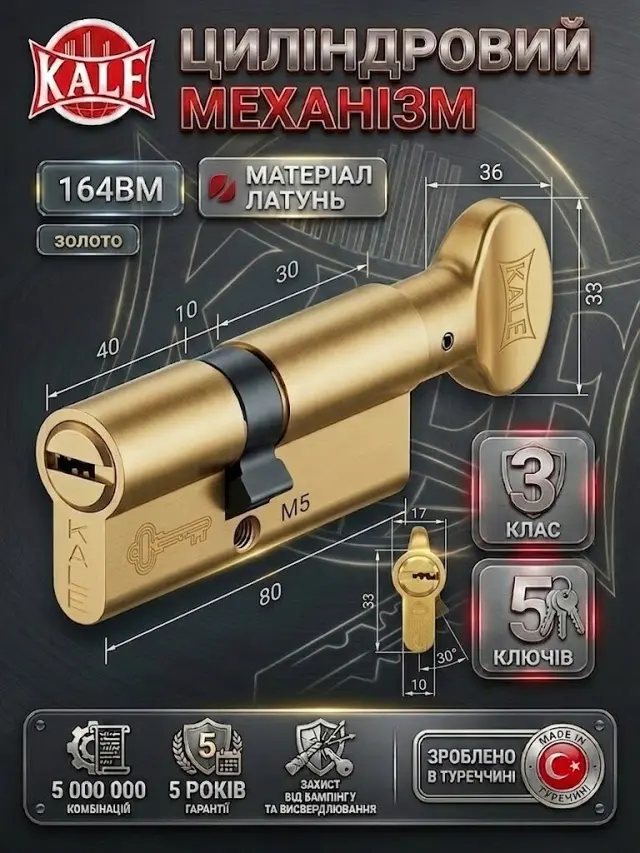

Циліндр для вхідних дверей KALE 164 BM 30T+10+40 — євроциліндр 80 мм із воротком для полотен, у яких зовнішня половина товща за внутрішню: масивна металева обшивка, декоративна панель або броненакладка ззовні. Вороток стоїть на короткій стороні 35 мм і дивиться у квартиру, довга сторона 45 мм виходить назовні. У побуті таку серцевину називають личинкою замка (сердцевина); клас безпеки — 2 за ГОСТ 5089-2003.

Механізм із перфорованим ключем: 10 латунних грибоподібних пінів проти відмичок, 2 сталеві піни та стрижні твердістю HRC 60 проти свердла, секретність 5 000 000 комбінацій, пружини з нержавіючої сталі INOX. Корпус — полірована латунь MS 58, колір латунь, у комплекті 5 ключів із нікельованої латуні. Виробництво — Туреччина, серія 164 B.

Це правильний вибір, коли лінійка показує 35 мм усередині і 45 мм ззовні — так буває на дверях приватного будинку з броненакладкою або товстою зовнішньою панеллю і на металевих дверях із тонкою внутрішньою обшивкою. Дзеркальна модель серії з воротком на довгій стороні — для зворотної ситуації, симетричний 70 мм — для дверей із однаковими сторонами. Для дверей на вулицю й квартир, де зсередини замикаються воротком, а виходячи — ключем.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних металевих дверей із товстою зовнішньою обшивкою або броненакладкою: зовні 45 мм, усередині 35 мм.
• Для дверей приватного будинку, що виходять на вулицю, — разом із броненакладкою, під яку і розрахована довга зовнішня сторона.
• Для дверей квартири чи будинку, які зачиняють зсередини воротком, а виходячи — ключем.
• Для заміни старого циліндра з англійським ключем на перфорований із 2 класом безпеки — без заміни замка.
• Не варто брати, якщо всередині товща сторона, ніж ззовні: вороток опиниться втопленим у панелі. Для такої геометрії в серії є дзеркальна модель із воротком на довгій стороні.

Сумісність і монтаж

• Підходить до врізних замків під євроциліндр у металевих і дерев'яних вхідних дверях; ставиться замість старої серцевини, замок і ручки лишаються. Сумісний із броненакладками під євроциліндр.
• Виміряйте від центра гвинта до зовнішньої площини накладки або броні: назовні має вийти 45 мм, усередину — 35 мм. Якщо навпаки — потрібна версія з воротком на довгій стороні; якщо однаково — симетричний 70 мм.
• Заміна — до 10 хвилин однією хрестовою викруткою: гвинт із торця полотна, ключ повернути на кілька градусів, стару личинку витягнути, нову вставити воротком усередину, гвинт закрутити і перевірити хід з обох боків.
• Сумніваєтеся в розкладці — надішліть фото замка з лінійкою і фото дверей ззовні, підкажемо.

Як виміряти циліндр для дверей із броненакладкою

Броненакладка додає до зовнішньої сторони кілька міліметрів товщини, і циліндр, який був урівень із накладкою, стає коротким: ключ не дістає або торець ховається в отворі броні. Тому міряйте з броненакладкою, а не по голому полотну: лінійку від центра гвинта в торці дверей до зовнішньої площини броні — це зовнішня сторона; від центра гвинта до площини внутрішньої накладки — внутрішня.

У KALE 164 BM 30T+10+40 зовнішня сторона 45 мм, внутрішня з воротком 35 мм, разом 80 мм. Торець циліндра має виходити за площину броні не більше ніж на кілька міліметрів — тоді накладка виконує роботу: закриває серцевину від свердла й інструменту, лишаючи лише ключовий отвір. Якщо ще не купили броненакладку, спершу оберіть її, виміряйте товщину і тільки потім беріть циліндр — інакше доведеться міняти двічі.

Чому циліндр виступає з дверей і чим це погано

Виступ з'являється, коли довжину серцевини взяли «із запасом» або на око: полотно з накладками дає 80 мм, а поставили довший. Ще одна причина — правильна загальна довжина, але неправильна розкладка: симетричний циліндр на дверях із товстою зовнішньою панеллю виступить усередині, а ззовні не дістане. Саме тому серія 164 BM має несиметричні розкладки, зокрема 35 і 45 мм.

Чим це погано: виступаючий торець — готовий важіль. За нього хапаються захватом і виламують корпус, і тоді ні 2 клас безпеки, ні сталь HRC 60 не рятують — вони працюють проти свердла й відмичок, а не проти злому корпусу, який стирчить назовні. Тому правило майстра: лінійка спочатку, потім модель. Якщо виступ уже є і міняти циліндр не хочеться — прикрийте його броненакладкою відповідної товщини.

Ключ-вертушка чи ключ-ключ для вхідних дверей будинку

Вертушка (у KALE це вороток, у маркуванні — літера T) зручна, коли двері замикають зсередини по кілька разів на день: повернули руків'я — і замкнено, ключ шукати не треба, а ззовні його завжди можна вставити. Для дверей будинку, де сім'я вдома більшу частину дня, це найпрактичніший варіант. Ця модель — саме така: вороток на внутрішній стороні 35 мм.

Ключ-ключ обирають, коли поруч із замком є скло чи щілина, через яку можна дотягнутися до воротка, або коли двері мають замикатися ключем із будь-якого боку — офіс, склад. Для глухих металевих дверей будинку цієї потреби нема, і вертушка виграє. Єдина звичка, яку варто мати: не залишати вороток повернутим «наполовину» — кулачок має стати в крайнє положення, інакше ригель зайде не повністю.
