Замок врізний додатковий під циліндр 3 ригеля KALE 447 бексет 67.5 мм (аналог ГАРДІАН 32.01) нікель

Врізний замок під циліндр KALE 447 — додатковий верхній механізм для сталевих і металевих вхідних дверей, конструктивний аналог замка ГАРДІАН 32.01. Його ставлять над основним замком як другий рубіж: свій ключ, своя відповідна планка, окремий вузол, який доводиться відкривати незалежно від нижнього. Ручки та защіпки в цій моделі немає — механізм працює виключно від серцевини євростандарту.

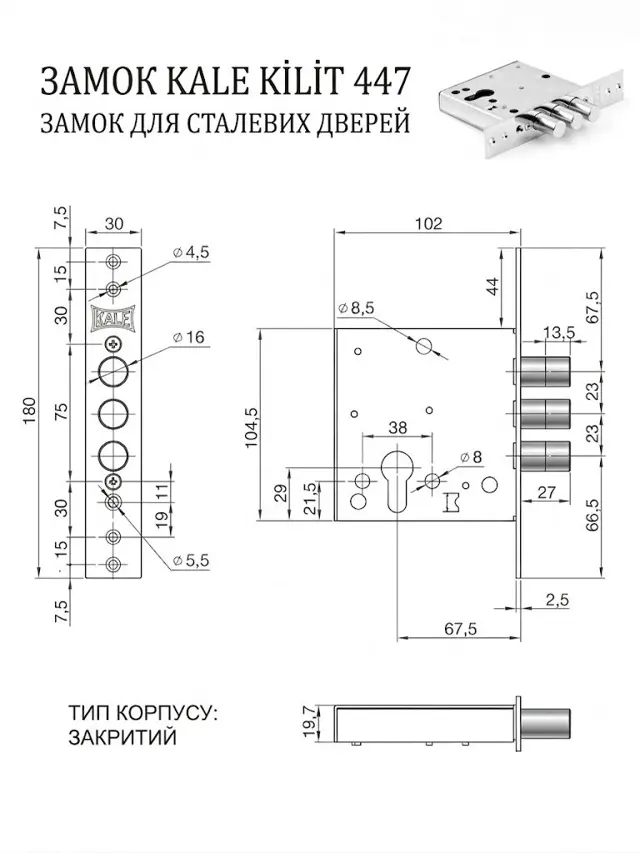

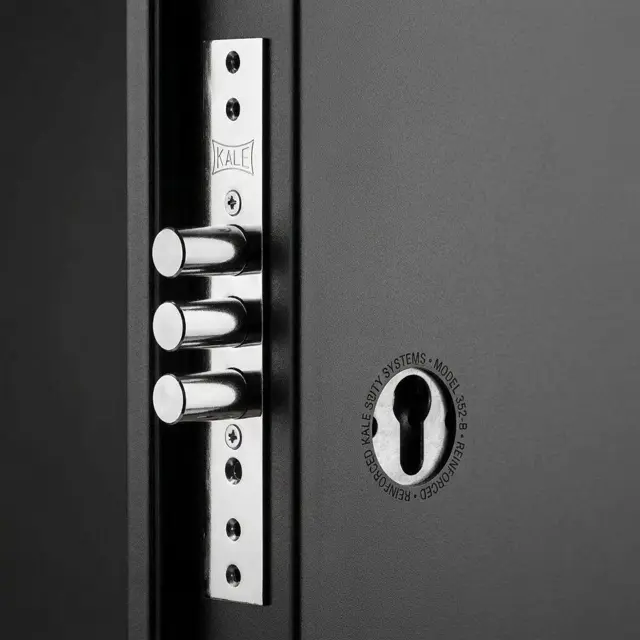

Замикання виконують три масивні сталеві ригелі циліндричної форми діаметром 16 мм із вильотом 27 мм. Корпус закритого типу: висота 104,5 мм, загальна глибина 102 мм, товщина 19,7 мм — стінки такої товщини не дають вигнути механізм і не пускають усередину пил та бруд. Бексет 67,5 мм, тобто замок сидить у полотні глибоко, як і належить механізму для вхідних дверей.

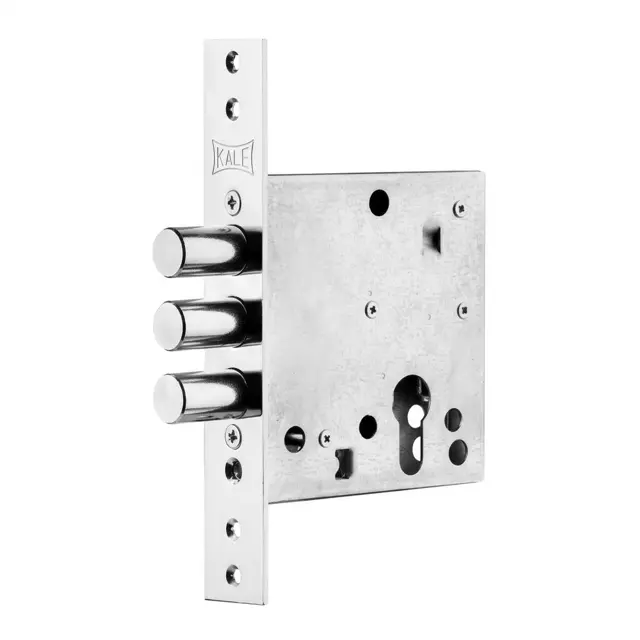

Торцева планка 180 × 30 мм завтовшки 2,5 мм, покриття нікель. Оскільки габарити повторюють ГАРДІАН 32.01, у дверях із таким замком новий корпус стає в готовий паз, і ні полотно, ні коробку чіпати не треба. Модель має сенс там, де основний замок уже стоїть і працює, а хочеться додати другу точку замикання — у квартирі, приватному будинку, на вході в офіс чи склад.

Технічні характеристики

Кому підійде і як обрати

• Заміна зношеного верхнього замка ГАРДІАН 32.01 у металевих вхідних дверях — корпус стає в готове посадкове місце.
• Металеві та сталеві вхідні двері, де вже є основний замок під ручку, а потрібна друга точка замикання на окремий ключ.
• Масивні дерев'яні вхідні двері: корпусу треба 102 мм глибини, тому полотно має бути товстим.
• Двері в офіс, склад чи майстерню, які надовго залишають зачиненими: верхній замок замикають, коли йдуть, а нижнім користуються щодня.
• Не варто брати як єдиний замок або в тонкі профільні й міжкімнатні двері: глибока посадка 67,5 мм у таке полотно не поміститься.

Сумісність і монтаж

• Потрібна лише серцевина євростандарту — ручка до цього замка не ставиться, квадрата в корпусі немає. Довжину циліндра рахують за товщиною полотна з накладками з обох боків.
• Перед покупкою зніміть зі старого замка три розміри: бексет від краю планки до осі отвору під циліндр (67,5 мм), висоту торцевої планки (180 мм) і глибину, на яку корпус іде в полотно (102 мм). Міряють рулеткою по торцю відчинених дверей.
• Заміна на місце старого корпусу — робота приблизно на годину: викрутити гвинти планки, зняти зовнішню накладку і циліндр, витягнути механізм, поставити новий, вирівняти відповідну планку в коробці по слідах ригелів. Інструмент — хрестова викрутка і рулетка.
• Не знаєте, який верхній замок стоїть у ваших дверях, — надішліть фото торця полотна з планкою і знімок дверей зсередини, підкажемо за розмірами, чи стане ця модель без переробки.

Заміна верхнього замка ГАРДІАН 32.01: що виміряти перед покупкою

Взаємозамінність тримається на трьох числах. Перше — бексет 67,5 мм: відстань від переднього краю торцевої планки до осі отвору під циліндр. Друге — висота корпусу 104,5 мм: вона показує, чи ляже механізм у наявний паз. Третє — глибина 102 мм, на яку корпус іде в полотно; у металевих дверях із коробчастим каркасом цього місця зазвичай вистачає, але перевірити варто.

Зніміть старий замок і покладіть поруч. Якщо отвір під циліндр у полотні збігається за висотою і відстанню від краю, а планка нового замка перекриває старий проріз, монтаж зводиться до кріпильних гвинтів. Якщо стара планка була вищою за 180 мм, залишиться видима смуга — її закривають декоративною накладкою або підбирають механізм із планкою тієї ж висоти.

Чому у верхнього замка немає ручки і защіпки

Додатковий замок виконує одну задачу — замикати. Усе, що пов'язано з щоденним відкриванням, лежить на основному механізмі: там є защіпка, яку відводить натискна ручка, і саме він працює десятки разів на день. Верхній замок відкривають рідше, тому квадрат під ручку йому не потрібен, а корпус без зайвих деталей виходить простішим і міцнішим.

Практичний наслідок такий: коли ви зачиняєте двері, вони тримаються нижнім замком, а верхній залишається розімкнутим, поки ви не повернете в ньому ключ. Це треба врахувати при монтажі — ригелі виходять на 27 мм і мають потрапляти в гнізда відповідної планки без натиску на двері. Якщо ключ іде туго, справа майже завжди в положенні планки, а не в механізмі.

Циліндр і броненакладка до верхнього замка

Серцевину беруть окремо. Довжина рахується від осі отвору: половинки циліндра мають виходити за зовнішню накладку і внутрішню розетку на мінімум, буквально врівень. Довгий циліндр, що стирчить назовні, — головна помилка при заміні: за нього легко зачепитися інструментом, і вся товщина корпусу 19,7 мм уже нічого не вирішує.

Для вуличних дверей до серцевини додають сталеву броненакладку. Вона перекриває торець циліндра ззовні й розподіляє удар по площині полотна. Ставиться на ті самі отвори, що й зовнішня декоративна накладка, тому її товщину враховують ще на етапі вибору довжини циліндра. Виконання серцевини для верхнього замка зазвичай беруть ключ-ключ: цей механізм відмикають, коли повертаються додому, а не зсередини щодня.
