1/6Замок врізний під ручку циліндровий міжосьова відстань 85 мм KALE 152-R бексет: 35mm латунь
Чому обирають цю модель
Відстань від краю торцевої планки до центру квадрата ручки становить 35 мм, а весь корпус іде в полотно на 66 мм. Для міжкімнатних дверей це критично: у тонкому полотні за замком залишається матеріал, двері не втрачають жорсткості й не тріскають біля прорізу з часом.
На відміну від звичайної защіпки з фіксатором, тут повноцінний механізм під серцевину: двері замикаються ключем і не відчиняються натисканням ручки ззовні. Саме такий замок ставлять у кабінет, комору чи кімнату, де зберігають інструмент і документи.
Ригель широкий і плоский, із вильотом 20 мм за 2 оберти ключа. Він зачіплюється за відповідну планку по всій висоті, а не в одній точці, тож двері тримаються помітно краще, ніж на защіпці. При цьому в корпусі мінімум деталей — заклинювати нічому.
Товщина корпусу всього 14 мм, висота 176 мм. Паз під такий замок вибирають звичайною стамескою або фрезером за кілька рухів, і він не проходить полотно наскрізь. У дверях із порожнистим заповненням це особливо важливо — замок спирається на брусок обв'язки, а не висить у порожнечі.

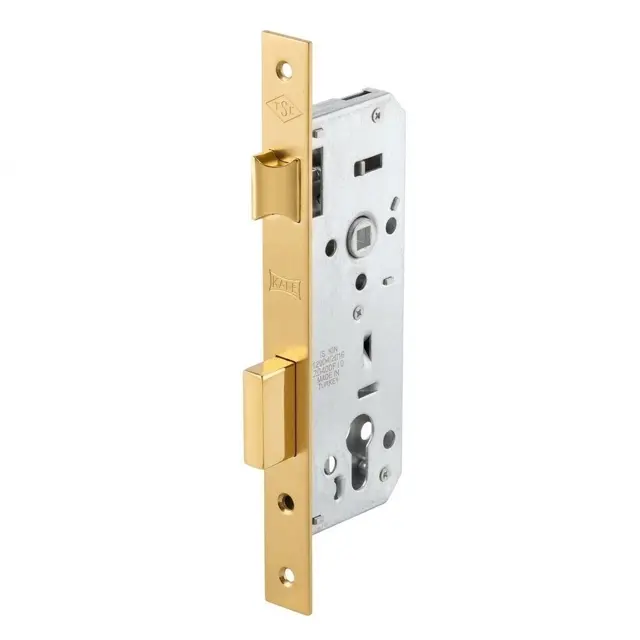

Крок між отворами під циліндр і квадрат — 85 мм, під нього підходять звичайні ручки на довгій планці. Планку на коробку 200 × 24 мм із міжцентровою 178 мм докуповувати не треба, вона вже в пакуванні разом із саморізами.
Що в коробці
- Замок врізний KALE 152-R — 1 шт.
- Відповідна планка — 1 шт.
- Комплект кріпильних гвинтів (саморізи)
- Фірмове пакування
Опис і характеристики
Врізний замок під циліндр і ручку KALE 152-R — механізм для міжкімнатних та дерев'яних дверей, які треба замикати на ключ, із бексетом 35 мм і міжосьовою відстанню 85 мм. Мала глибина посадки — головне в цій версії: корпус іде в полотно всього на 66 мм, тому замок стає навіть у тонкі двері, де глибший механізм просто не помістився б. Секрет — серцевина євростандарту, щоденне відкривання — натискна ручка з квадратом 8 мм.
Замикання виконує один широкий плоский сталевий ригель заввишки 40 мм, який виходить на 20 мм за 2 оберти ключа по 10 мм. Защіпка заввишки 26 мм із вильотом 11 мм, реверсивна: скіс перевертається під ліве або праве відкривання, не розбираючи корпус. Товщина корпусу 14 мм, висота 176 мм — паз у полотні виходить вузьким і не з'їдає деревину.
Торцева планка 240 × 23 мм завтовшки 3 мм, крок отворів кріплення 214 мм, у комплекті відповідна планка на коробку 200 × 24 мм із міжцентровою 178 мм. Це робочий вибір для кабінету, комори, кімнати з інструментом, підсобки в офісі чи магазині — скрізь, де двері мають зачинятися саме на ключ, а полотно при цьому звичайне міжкімнатне.
Технічні характеристики
| Виробник | Kale Kilit, Туреччина |
| Бренд | KALE |
| Модель | 152-R |
| Тип замка | Врізний, під євроциліндр та натискну ручку |
| Міжосьова відстань (L) | 85 мм |
| Бексет (B) | 35 мм |
| Квадрат під ручку | 8 мм |
| Кількість ригелів | 1 (широкий плоский) |
| Висота ригеля | 40 мм |
| Виліт ригеля | 20 мм (2 оберти по 10 мм) |
| Висота защіпки | 26 мм |
| Виліт защіпки | 11 мм |
| Торцева планка | 240 × 23 мм, товщина 3 мм |
| Міжцентрова відстань кріплення | 214 мм |
| Висота корпусу замка | 176 мм |
| Загальна глибина корпусу | 66 мм (35 мм бексет + 31 мм) |
| Товщина корпусу замка | 14 мм |
| Відповідна планка | 200 × 24 мм, міжцентрова 178 мм |
| Сторонність відкривання | Універсальна, реверсивна защіпка |
| Колір / Покриття | Латунь |
Кому підійде і як обрати
- Міжкімнатні двері, які мають замикатися на ключ: кабінет, комора, кімната з документами чи інструментом.
- Тонке дверне полотно, де глибокий замок не поміститься: корпусу тут треба всього 66 мм від торця.
- Дерев'яні двері в будинку, на дачі, у господарському приміщенні — простий механізм без зайвих деталей.
- Заміна старого замка з бексетом 35 мм і міжосьовою 85 мм: корпус стає в готовий паз, ручку і серцевину можна залишити свої.
- Не варто брати на вхідні двері в під'їзд чи на вулицю: один ригель із вильотом 20 мм — це рівень внутрішніх дверей.
Сумісність і монтаж
- Окремо потрібні серцевина євростандарту і натискна ручка з квадратом 8 мм — на планці з міжосьовою 85 мм або на розетках. Планка на коробку вже в комплекті.
- Перед покупкою звірте бексет: від краю торцевої планки до центру квадратного отвору має бути 35 мм. Далі перевірте, чи вистачає в полотні 66 мм глибини і чи поміщається планка завширшки 23 мм на торці.
- Заміна в готовому пазу займає близько півгодини: викрутити саморізи планки, вийняти старий корпус, вставити новий, зібрати ручку і циліндр, прикрутити відповідну планку по слідах ригеля. Інструмент — хрестова викрутка, олівець, рулетка.
- Не знаєте, який замок стоїть у ваших дверях, — надішліть фото торця полотна з планкою і рулеткою біля отворів, підкажемо, чи стане ця модель без переробки.
Бексет 35 мм: чому для тонкого полотна беруть саме цей розмір
Бексет показує, наскільки глибоко механізм сидить у полотні: його міряють від переднього краю торцевої планки до центру квадратного отвору під ручку. Він визначає дві речі одразу — скільки місця займе корпус усередині дверей і на якій відстані від краю опиниться сама ручка. Значення 35 мм найменше з ходових, і воно потрібне там, де полотно тонке або де за торцем мало місця.
У міжкімнатних дверях із порожнистим заповненням замок спирається на бруски обв'язки, і глибокий корпус просто вийде за них у порожнечу — тримати його не буде чому. З бексетом 35 мм корпус іде в полотно на 66 мм і лишається в межах бруска. Виміряти свій розмір просто: відчиніть двері, прикладіть рулетку до торця і знайдіть центр квадратного отвору, у який заходить штифт ручки.
Як замінити замок у міжкімнатних дверях
Спочатку знімають ручку: більшість натискних моделей тримається гвинтом або стопорним штифтом на розетці, потім із квадрата стягують обидві половини. Далі виймають серцевину: викручують гвинт у торці полотна, вставляють ключ, повертають його на кілька градусів — і циліндр виходить назовні. Останніми відкручують саморізи торцевої планки і витягують корпус, підчепивши його викруткою.
Новий замок ставлять у зворотному порядку. Перед тим як затягувати планку, перевірте хід защіпки й ригеля рукою: усе має ходити вільно, без закусування об край паза. Якщо корпус трохи менший за старий, підкладати нічого не треба: планка 240 × 23 мм і саморізи по кроку 214 мм тримають механізм самі. Наприкінці замикають замок при відчинених дверях і дивляться, чи виходить ригель на повний виліт 20 мм.
Яку ручку взяти: квадрат 8 мм і міжосьова 85 мм
До цього замка потрібна натискна ручка з квадратним штифтом 8 мм — це найпоширеніший розмір, і майже вся міжкімнатна фурнітура зроблена під нього. Ручки-кноби, поворотні кулі та моделі з нестандартним штифтом тут не стануть: квадрат просто не увійде в посадкове гніздо механізму.
Далі важлива форма ручки. Якщо берете модель на довгій планці, її міжосьова відстань має бути 85 мм — тоді отвір під циліндр у планці збігається з отвором у замку. Якщо ручка на окремих розетках, міжосьова не має значення: під серцевину ставлять окрему накладку, і її розміщують точно навпроти отвору в полотні. Другий варіант простіший при заміні, бо не треба шукати планку саме з цим кроком.
Відгуки покупців
Ваш відгук
Дивіться також · KALE
Питання перед покупкою
Чим бексет 35 мм відрізняється від більшого?
Це найменша ходова глибина посадки: корпус іде в полотно всього на 66 мм, а ручка стає ближче до краю дверей. Такий розмір беруть для тонких міжкімнатних і дерев'яних дверей, де глибший замок не має на що спертися.
Чи можна ставити замок з ключем у міжкімнатні двері?
Так, саме для цього модель і зроблена. Її ставлять у кабінет, комору, підсобку — там, де двері мають зачинятися на ключ, а не просто прикриватися защіпкою з фіксатором.
Який циліндр брати до цього замка?
Будь-яку серцевину євростандарту. Довжину рахують за товщиною полотна з накладками: половинки мають виходити за них мінімально. Для кімнати зручне виконання ключ-вертушка, для комори чи кабінету частіше беруть ключ-ключ.
За скільки обертів ключа замикається замок?
Два, по 10 мм кожен, разом ригель виходить на 20 мм. Ригель один, широкий і плоский, заввишки 40 мм — площа зачеплення з планкою більша, ніж у круглого.
Чи треба купувати відповідну планку окремо?
Ні, вона вже в комплекті: 200 × 24 мм із міжцентровою відстанню кріплення 178 мм, разом із саморізами. Окремо докуповують тільки циліндр і ручку.
Чи буде видно слід від старого замка після заміни?
Якщо стара планка була вищою за 240 мм або ширшою за 23 мм, по краях залишиться помітна смуга. Тому перед покупкою варто виміряти саме планку: коли її розміри збігаються або нова більша, слідів не видно.
