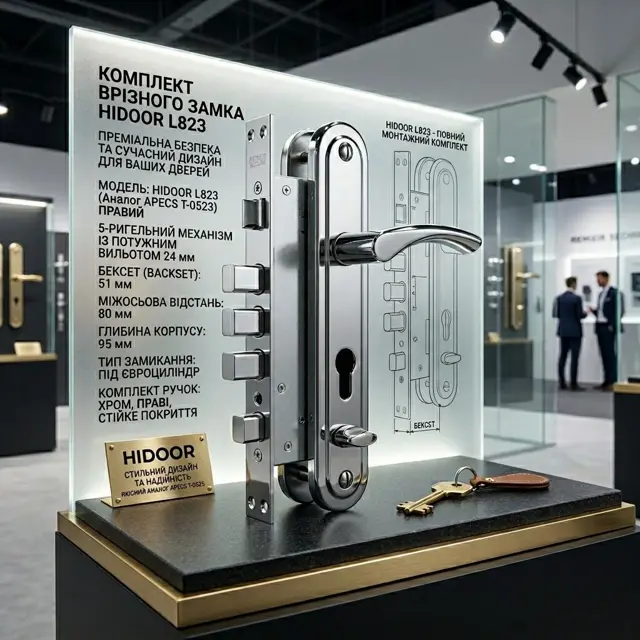

Комплект врізного замка з ручками HIDOOR L823 (аналог APECS T-0523) хром правий

Комплект врізного замка з ручками HIDOOR L823 — набір фурнітури для вхідних і міжкімнатних дверей із правим відкриванням, зроблений як точний аналог замка APECS T-0523. У коробці корпус із п'ятиригельним механізмом, пара ручок на планці в кольорі хром, відповідна планка на коробку, квадрат-шпиндель, стяжні гвинти й кріплення. Циліндровий механізм (серцевина, личинка) не входить — його обирають окремо, під потрібну товщину дверей і рівень секретності.

Замок працює під євроциліндр — той самий плоский ключ, що і в більшості сучасних вхідних дверей. П'ять ригелів виходять на 24 мм, тобто заходять у коробку глибоко й тримають полотно в кількох точках. Бексет 51 мм, міжосьова відстань між ручкою й циліндром 80 мм. Корпус завглибшки 95 мм і заввишки 189 мм, планка механізму 260 × 24 × 3 мм.

Ручки стоять на планці 268 × 50 мм, шпиндель 8 × 8 мм має довжину 140 мм, а два стяжні гвинти M6 — по 90 мм, тобто набір розрахований і на товсте полотно. Хромоване покриття блискуче й нейтральне: воно поєднується з накладками, петлями й вічками в нікелі та хромі. Такий комплект беруть, коли треба замінити відпрацьований замок аналогічної моделі на правих дверях і зберегти можливість самому обрати серцевину.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних дверей із правим відкриванням, коли потрібен основний замок із кількома ригелями.
• На заміну відпрацьованого замка аналогічної моделі: розміри повторені, тому полотно переробляти не треба.
• Для товстого полотна з утеплювачем — шпиндель 140 мм і гвинти по 90 мм розраховані саме на такі двері.
• Тим, хто хоче сам обрати серцевину: рівень секретності й кількість ключів залежать від циліндра, який ви поставите.
• Не варто брати на ліві двері: сторона відкривання тут права, і заскочка на лівих дверях не заходитиме в паз.

Сумісність і монтаж

• Окремо докупіть євроциліндр: довжину рахують за товщиною полотна разом із накладками, щоб торець серцевини виступав за планку мінімально. Ключі йдуть із циліндром, тому їхню кількість і рівень захисту ви обираєте самі.
• Перед покупкою заміряйте на знятій фурнітурі: 51 мм від торця полотна до центру отвору під ключ, 80 мм між центром квадратного отвору під ручку й центром отвору під циліндр. Пропил у торці має вміщувати планку 260 × 24 мм, а гніздо — корпус глибиною 95 мм і висотою 189 мм.
• Монтаж на готове гніздо займає близько години: корпус у пропил, планка механізму на гвинти, шпиндель 8 × 8 мм між ручками, стягнути планки 268 × 50 мм гвинтами M6, вкрутити циліндр і виставити відповідну планку так, щоб усі ригелі заходили вільно.
• Не впевнені, що розмітка збігається, або сумніваєтесь у стороні — надішліть фото дверей із боку петель і фото знятої планки з лінійкою, підкажемо.

Що входить у комплект HIDOOR L823 і яку серцевину докупити

У коробці корпус із п'ятиригельним механізмом, пара ручок на планці, відповідна планка на лутку, квадрат-шпиндель 8 × 8 × 140 мм, два стяжні гвинти M6 × 90 мм і набір шурупів для планок. Тобто монтажна частина закрита повністю, і підбирати дрібні деталі під час роботи не доведеться.

Чого немає — циліндра. Це зроблено навмисно: під один і той самий корпус ставлять серцевини різного рівня, і покупець сам вирішує, який секрет йому потрібен. Довжину рахують просто: заміряйте товщину полотна разом з усіма накладками й підберіть циліндр так, щоб його торець виступав за планку зовсім трохи.

Як виміряти бексет 51 мм і міжосьову 80 мм

Бексет — це відстань від торця полотна, тобто від площини лицьової планки, до центру отвору під ключ. Міряють по боковині дверей углиб: тут має бути 51 мм. Число нестандартне, і саме через нього набір або стає на місце старого замка, або не стає зовсім, тому перевіряти його треба обов'язково й на знятій фурнітурі.

Міжосьова — відстань між центром квадратного отвору під ручку й центром отвору під циліндр, тут 80 мм. Її міряють по полотну від середини до середини.

Скільки ригелів потрібно вхідним дверям і навіщо виліт 24 мм

Ригель — сталевий стрижень, який виходить із торця полотна в коробку при повороті ключа. Коли ригель один, полотно тримається в єдиній точці, і його підважують важелем вище чи нижче замка. П'ять ригелів, як тут, розподіляють утримання по висоті: щоб зрушити такі двері, доводиться деформувати їх повністю.

Не менш важливий виліт — на скільки ригель виходить назовні. У цій моделі це 24 мм: така глибина заходу в коробку не дає витягнути полотно простим підважуванням, якщо, звісно, відповідна планка виставлена правильно й пази в лутці достатньо глибокі.
