Замок врізний до китайських дверей під серцевину з шестернею BAODEAN 3 плоскі ригелі

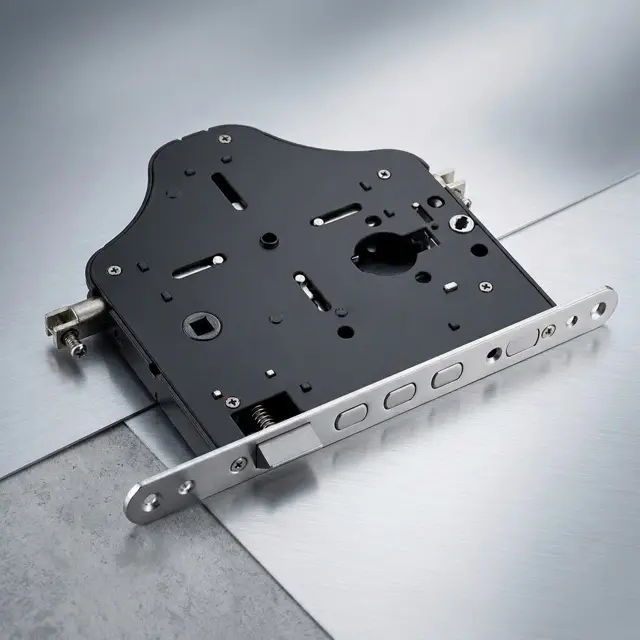

Врізний замок BAODEAN — основний механізм для металевих дверей китайського виробництва, розрахований на циліндр із шестернею. Це важлива відмінність: тут серцевина не просто повертає кулачок, а зачіпляється зубцями за рейку механізму, і ригелі рухаються від зубчастої передачі. Звичайний циліндр із кулачком у такий корпус не підійде, і навпаки — саме тому тип циліндра звіряють ще до покупки замка.

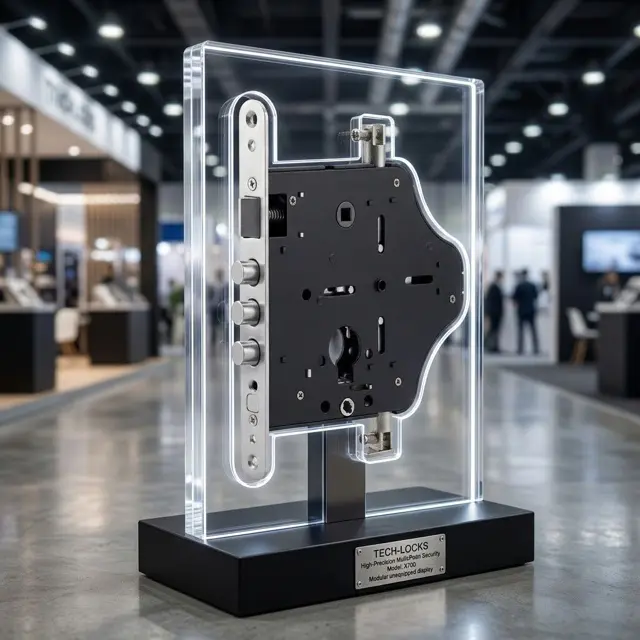

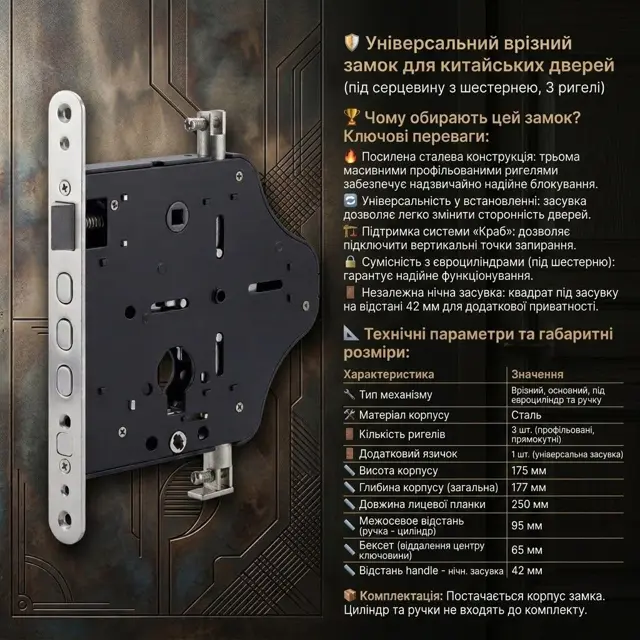

Замикання тримають три масивні профільовані прямокутні ригелі. Плоский профіль працює широкою гранню: щоб вивести такий ригель із отвору відповідної планки, коробку треба розтиснути значно сильніше, ніж у випадку з круглим стрижнем. Корпус сталевий, розрахований під натискну ручку, а засувка універсальна — язичок перевертається, тож механізм стає і на ліві, і на праві двері.

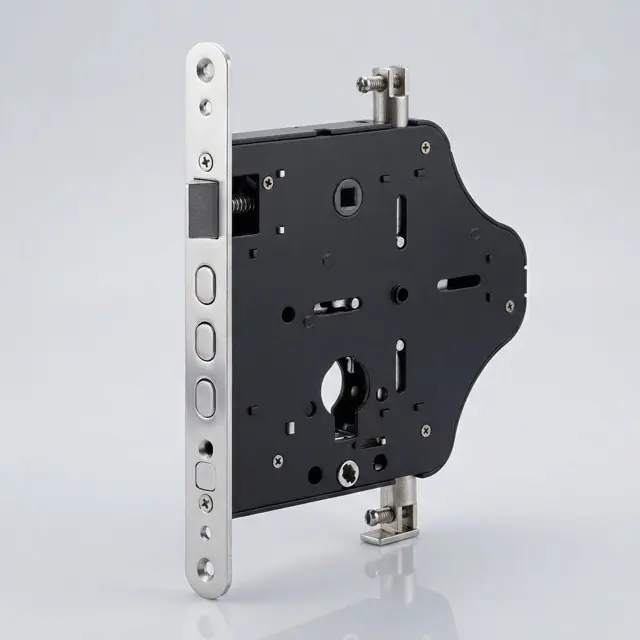

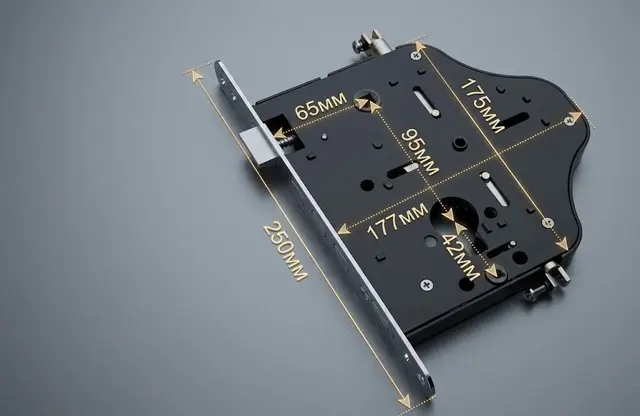

Окремо в замку працює нічна засувка: під неї передбачений власний квадрат на відстані 42 мм від отвору під серцевину. Зсередини двері замикають одним рухом, і поки засувка ввімкнена, ззовні їх не відчинити навіть рідним ключем. У корпусі також є виходи під вертикальні тяги, тому разом із системою «краб» полотно фіксується ще й угорі та біля порога.

Технічні характеристики

Кому підійде і як обрати

• На заміну основного замка китайських металевих дверей, у яких стоїть циліндр із шестернею.
• Для вхідних дверей квартири з натискною ручкою, де потрібні плоскі ригелі й окрема нічна засувка.
• Для дверей із системою «краб»: корпус розрахований на вертикальні тяги і приймає наявні без переробок.
• Коли рідний механізм заклинило, а серцевина ще жива — новий корпус працює з тим самим типом циліндра.
• Не варто брати, якщо у ваших дверях звичайний євроциліндр із кулачком: він не зчепиться з рейкою цього механізму.

Сумісність і монтаж

• Окремо добирають натискну ручку і циліндрову серцевину з шестернею — звичайний циліндр із кулачком у цей корпус не підходить.
• Довжину серцевини рахують за товщиною полотна з накладками з обох боків: правильно, коли вона виступає над накладкою не більше ніж на кілька міліметрів.
• Перед покупкою зніміть старий замок і звірте висоту корпусу, довжину лицьової планки, відстань від планки до отвору під серцевину і положення квадрата нічної засувки — тут він на відстані 42 мм.
• Не впевнені щодо типу циліндра — надішліть фото старої серцевини збоку і фото замка з торця полотна, підкажемо, чи це варіант із шестернею.

Скільки ригелів потрібно для вхідних дверей

Питання не стільки в кількості, скільки в розподілі по висоті полотна. Три ригелі основного замка тримають середину дверей — місце, куди найлегше завести важіль. Верх і низ при цьому залишаються без опори, і саме тому в китайських дверях до основного механізму додають верхній замок або вертикальні тяги: цей корпус має виходи під «краб» і закриває полотно ще й біля верхнього краю та порога.

Друга половина справи — форма ригеля й глибина його заходу. Профільовані прямокутні ригелі, як тут, тримають широкою гранню й гірше виводяться з отвору при розтисканні коробки. Але навіть найміцніший ригель марний, якщо відповідна планка закріплена в тонкий метал або отвір у ній мілкий: перевірте, щоб ригелі входили вільно й глибоко, а при замиканні не доводилося тиснути на двері плечем.

Замок для міжкімнатних чи для вхідних дверей

Механізми відрізняються не назвою, а конструкцією. У замку для міжкімнатних дверей головне — защіпка й фіксатор санвузла, ригель або відсутній, або короткий: полотно легке, і завдання фурнітури суто побутове. Корпус там неглибокий, під тонкі двері, і працює він від ручки, а не від ключа.

Цей замок належить до іншої групи: три профільовані ригелі, сталевий корпус, нічна засувка, готовність до вертикальних тяг. Це фурнітура для вхідних металевих дверей, і врізати її в тонке міжкімнатне полотно немає сенсу — не вистачить глибини, а пропил ослабить двері. Працює й зворотне правило: якщо на вхідних дверях стоїть легкий механізм із самою лише защіпкою, його варто замінити на повноцінний із ригелями.

Що робити, якщо язичок не потрапляє в планку

Спершу з'ясуйте, у чому річ — у полотні чи у планці. Ознака перекосу класична: щоб зачинити двері, їх треба підняти або притиснути, а на торці язичка з'являється блискуча потертість з одного боку. У такому разі регулюють петлі або підтягують кріплення коробки: якщо цього не зробити, ригелі теж працюватимуть із перекосом і замок швидко розіб'ється.

Якщо полотно стоїть рівно, справа у відповідній планці. Змастіть торець язичка кольоровим маркером, зачиніть двері й подивіться, де залишився слід — по ньому видно, куди зміщувати планку. Отвір підпилюють круглим напилком або переносять планку на кілька міліметрів, розсвердливши нові кріплення. Правильний результат простий: двері зачиняються від легкого поштовху, ключ повертається без опору, а нічна засувка заходить у свій отвір вільно.
