Замок врізний універсальний під ручку до китайських дверей BAODEAN 3 плоскі ригелі

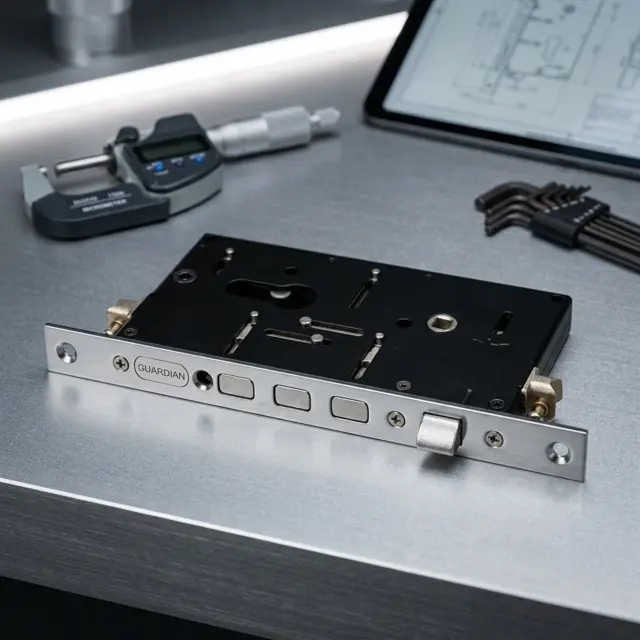

Врізний замок BAODEAN — основний механізм під натискну ручку та європрофільний циліндр для металевих дверей китайського виробництва. Замикання тримають три плоскі ригелі перерізом 10 × 17 мм плюс додатковий верхній: прямокутний профіль працює всією площиною і краще протистоїть віджиму, ніж круглий стрижень того ж габариту. Повсякденне відчинення бере на себе універсальна засувка під ручкою.

Монтажні розміри в цієї моделі описані до міліметра, тому підбір на заміну не перетворюється на вгадування. Міжосьова відстань між ручкою і циліндром — 73 мм, висота корпусу 247 мм, повна глибина з планкою 103 мм. Лицьова планка 280 × 26 мм завтовшки 2.5 мм, отвори її кріплення по центрах — 260 мм. Від ручки до верхнього кріплення 51 мм, від циліндра до нижнього — 55 мм; отвори під броненакладку по центрах рознесені на 26 мм.

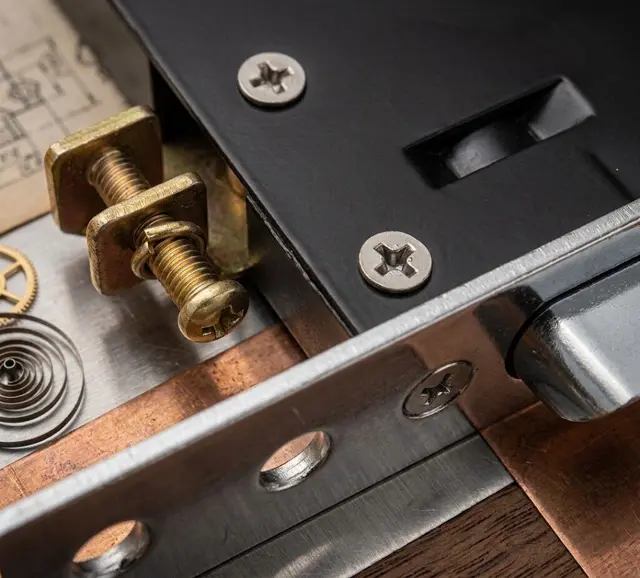

Замок розрахований на роботу з вертикальними тягами: кріплення тяг по горизонталі 34.5 мм від заднього краю короба, діапазон регулювання по вертикалі 28.5 мм, ширина пазів у коробі 11.6 і 13 мм. Нічна засувка має власний квадрат на відстані 52 мм від циліндра. Цю модель беруть, коли рідний механізм китайських дверей зносився, а міняти хочеться на щось із точними розмірами й запасом міцності.

Технічні характеристики

Кому підійде і як обрати

• На заміну основного замка китайських металевих дверей, якщо міжосьова відстань у ваших дверях 73 мм.
• Для вхідних дверей квартири з натискною ручкою, де потрібні плоскі ригелі й точно відомі монтажні розміри.
• Для дверей із вертикальними тягами: пази й діапазон регулювання дозволяють під'єднати наявний «краб».
• Коли на двері планується броненакладка: у корпусі вже передбачені отвори наскрізного кріплення.
• Не варто брати, якщо в дверях інша міжосьова або менша глибина ніші: корпус висотою 247 мм і глибиною 103 мм вимагає відповідного місця в полотні.

Сумісність і монтаж

• Окремо добирають натискну ручку під міжосьову 73 мм і європрофільний циліндр — ключі йдуть із серцевиною, а не з корпусом замка.
• Перед покупкою зніміть накладку і виміряйте міжосьову відстань між центром квадрата ручки та центром циліндра, а на торці — довжину лицьової планки й відстань між отворами її кріплення (тут 280 мм і 260 мм).
• Заміна «один в один» — до пів години з хрестовою викруткою: від'єднати тяги, викрутити гвинти планки, витягнути старий корпус, поставити новий, під'єднати тяги й перевірити хід ключа при відчинених дверях.
• Не сходяться розміри або не впевнені, що це ваш тип корпусу, — надішліть фото старого замка та фото полотна з лінійкою, підкажемо за монтажними відстанями.

Як виміряти міжосьову відстань і бексет

Міжосьова відстань — проміжок між центром квадратного отвору під ручку і центром отвору під циліндр. Виміряти її просто: зніміть ручку й накладку, прикладіть лінійку до полотна і візьміть відстань від центру до центру. У цієї моделі вона 73 мм — якщо на ваших дверях виходить інше число, отвори не збіжаться і ручку доведеться підбирати окремо або переробляти полотно.

Бексет міряють з іншого боку — на торці дверей, від площини лицьової планки до центру отвору під циліндр. Він показує, наскільки глибоко корпус сидить у полотні; орієнтир для цієї моделі — повна глибина короба з планкою 103 мм, тобто ніша має бути не мілкішою. Заодно перевірте довжину планки 280 мм і відстань між отворами кріплення 260 мм: саме за ними видно, чи стане замок у наявні пропили.

Лівий чи правий замок — як визначити

Сторонність визначають так: станьте з того боку, у який двері відчиняються на себе, і подивіться, де петлі. Петлі праворуч — двері праві, ліворуч — ліві. Саме від цього залежить, у який бік має дивитися скіс язичка засувки: він завжди повернутий до коробки, інакше двері не будуть зачинятися від поштовху.

Для цього замка сторонність не є питанням вибору при покупці — язичок 10 × 17 мм універсальний і перевертається. Але визначити її все одно варто до врізання: перевернути язичок у корпусі, який ще в руках, — хвилина роботи, а зробити це на встановленому замку значно складніше. Ригелі й нічна засувка від сторони відкривання не залежать взагалі.

Як замінити врізний замок самому

Працюйте при відчинених дверях — так ви не замкнетеся зовні. Спершу витягніть циліндр: викрутіть гвинт на торці полотна, вставте ключ, поверніть на кілька градусів і вийміть серцевину. Далі від'єднайте вертикальні тяги, якщо вони є, запам'ятавши порядок з'єднання, викрутіть гвинти лицьової планки і витягніть корпус із ніші.

Новий корпус має входити вільно, без забивання: планка лягає врівень із торцем, отвори збігаються з наявними. Прикрутіть планку, поверніть язичок потрібним боком, вставте циліндр і закрутіть кріпильний гвинт. Кілька разів проверніть ключ і натисніть ручку при відчинених дверях: ригелі мають виходити на повний виліт і ховатися без опору. Тільки після цього під'єднуйте тяги, зачиняйте двері й перевіряйте роботу з відповідною планкою.
